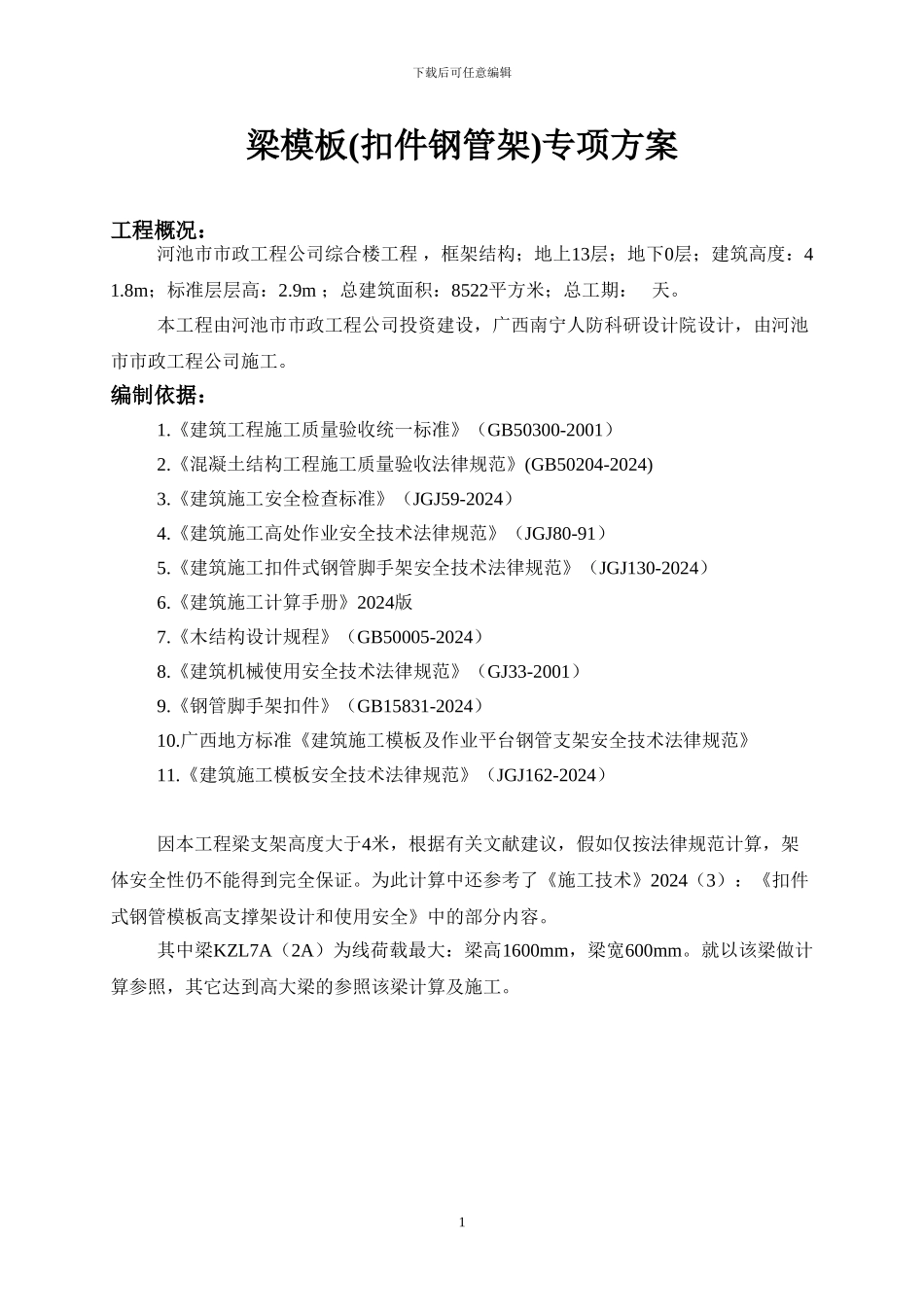

下载后可任意编辑梁模板(扣件钢管架)专项方案工程概况：河池市市政工程公司综合楼工程 ，框架结构；地上13层；地下0层；建筑高度：41.8m；标准层层高：2.9m ；总建筑面积：8522平方米；总工期： 天。本工程由河池市市政工程公司投资建设，广西南宁人防科研设计院设计，由河池市市政工程公司施工。编制依据：1.《建筑工程施工质量验收统一标准》（GB50300-2001）2.《混凝土结构工程施工质量验收法律规范》(GB50204-2024)3.《建筑施工安全检查标准》（JGJ59-2024）4.《建筑施工高处作业安全技术法律规范》（JGJ80-91）5.《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024）6.《建筑施工计算手册》2024版7.《木结构设计规程》（GB50005-2024）8.《建筑机械使用安全技术法律规范》（GJ33-2001）9.《钢管脚手架扣件》（GB15831-2024）10.广西地方标准《建筑施工模板及作业平台钢管支架安全技术法律规范》11.《建筑施工模板安全技术法律规范》（JGJ162-2024）因本工程梁支架高度大于4米，根据有关文献建议，假如仅按法律规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2024（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。其中梁KZL7A（2A）为线荷载最大：梁高1600mm，梁宽600mm。就以该梁做计算参照，其它达到高大梁的参照该梁计算及施工。1下载后可任意编辑梁平面图2下载后可任意编辑梁剖面图一、参数信息1.模板支撑及构造参数梁截面宽度 B(m)：0.60；梁截面高度 D(m)：1.60；混凝土板厚度(mm)：180.00；立杆沿梁跨度方向间距La(m)：0.50；立杆上端伸出至模板支撑点长度a(m)：0.10；立杆步距h(m)：1.50；梁底承重立杆横向间距或排距Lb(m)：1.20；梁支撑架搭设高度H(m)：4.80；梁两侧立杆间距(m)：0.80；3下载后可任意编辑承重架支撑形式：梁底支撑小楞平行梁截面方向；梁底增加承重立杆根数：1；采纳的钢管类型为Φ48×3；立杆承重连接方式：双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：1.00；2.荷载参数新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.30；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2)：2.0；新浇混凝土侧压力标准值(kN/m2)：17.8；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3.材料参数木材品种：马尾松；木材弹性模量E(N/mm2)：10000.0；木材抗压强度设计值fc(N/mm)：12.0；木材抗弯强度设计值fm(N/mm2)：...
