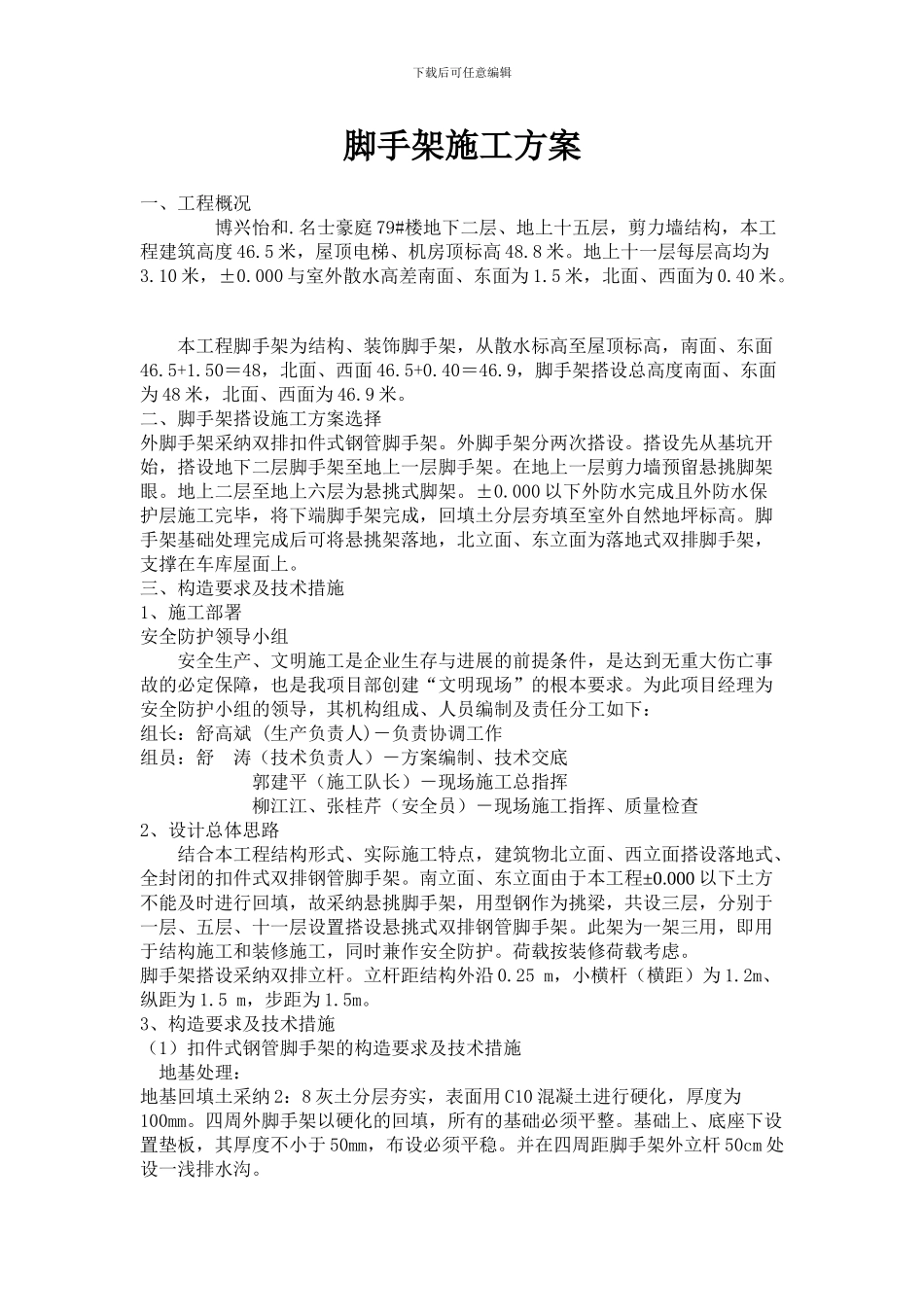

下载后可任意编辑脚手架施工方案一、工程概况 博兴怡和.名士豪庭 79#楼地下二层、地上十五层，剪力墙结构，本工程建筑高度 46.5 米，屋顶电梯、机房顶标高 48.8 米。地上十一层每层高均为3.10 米，±0.000 与室外散水高差南面、东面为 1.5 米，北面、西面为 0.40 米。 本工程脚手架为结构、装饰脚手架，从散水标高至屋顶标高，南面、东面46.5+1.50＝48，北面、西面 46.5+0.40＝46.9，脚手架搭设总高度南面、东面为 48 米，北面、西面为 46.9 米。二、脚手架搭设施工方案选择外脚手架采纳双排扣件式钢管脚手架。外脚手架分两次搭设。搭设先从基坑开始，搭设地下二层脚手架至地上一层脚手架。在地上一层剪力墙预留悬挑脚架眼。地上二层至地上六层为悬挑式脚架。±0.000 以下外防水完成且外防水保护层施工完毕，将下端脚手架完成，回填土分层夯填至室外自然地坪标高。脚手架基础处理完成后可将悬挑架落地，北立面、东立面为落地式双排脚手架，支撑在车库屋面上。三、构造要求及技术措施1、施工部署安全防护领导小组 安全生产、文明施工是企业生存与进展的前提条件，是达到无重大伤亡事故的必定保障，也是我项目部创建“文明现场”的根本要求。为此项目经理为安全防护小组的领导，其机构组成、人员编制及责任分工如下：组长：舒高斌 (生产负责人)－负责协调工作组员：舒 涛（技术负责人）－方案编制、技术交底 郭建平（施工队长）－现场施工总指挥 柳江江、张桂芹（安全员）－现场施工指挥、质量检查2、设计总体思路 结合本工程结构形式、实际施工特点，建筑物北立面、西立面搭设落地式、全封闭的扣件式双排钢管脚手架。南立面、东立面由于本工程±0.000 以下土方不能及时进行回填，故采纳悬挑脚手架，用型钢作为挑梁，共设三层，分别于一层、五层、十一层设置搭设悬挑式双排钢管脚手架。此架为一架三用，即用于结构施工和装修施工，同时兼作安全防护。荷载按装修荷载考虑。脚手架搭设采纳双排立杆。立杆距结构外沿 0.25 m，小横杆（横距）为 1.2m、纵距为 1.5 m，步距为 1.5m。3、构造要求及技术措施（1）扣件式钢管脚手架的构造要求及技术措施 地基处理：地基回填土采纳 2：8 灰土分层夯实，表面用 C10 混凝土进行硬化，厚度为100mm。四周外脚手架以硬化的回填，所有的基础必须平整。基础上、底座下设置垫板，其厚度不小于 50mm，布设必须平稳。并在四周距脚手架外立杆 50cm 处设一浅排水沟。下载后可任意编...
