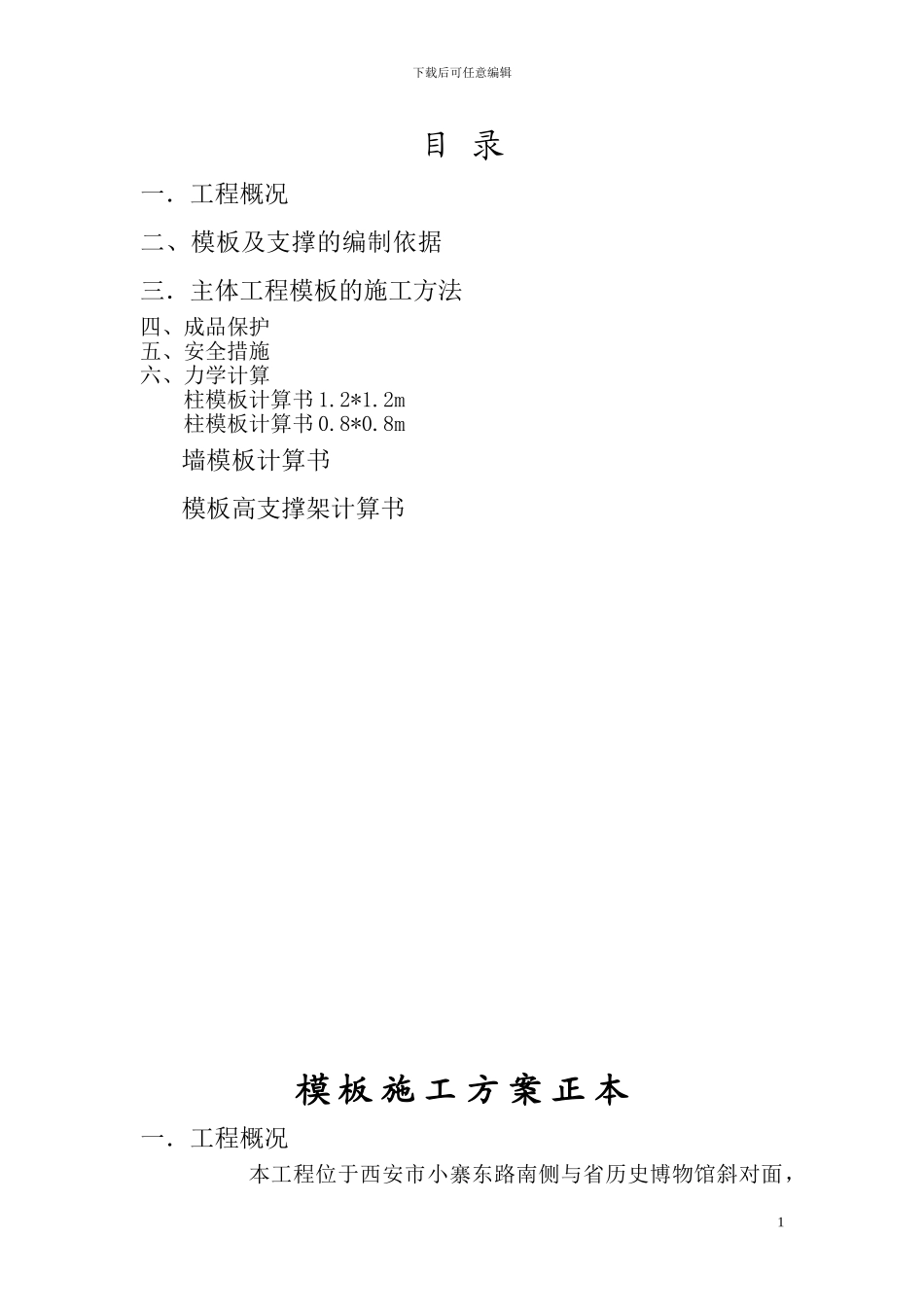

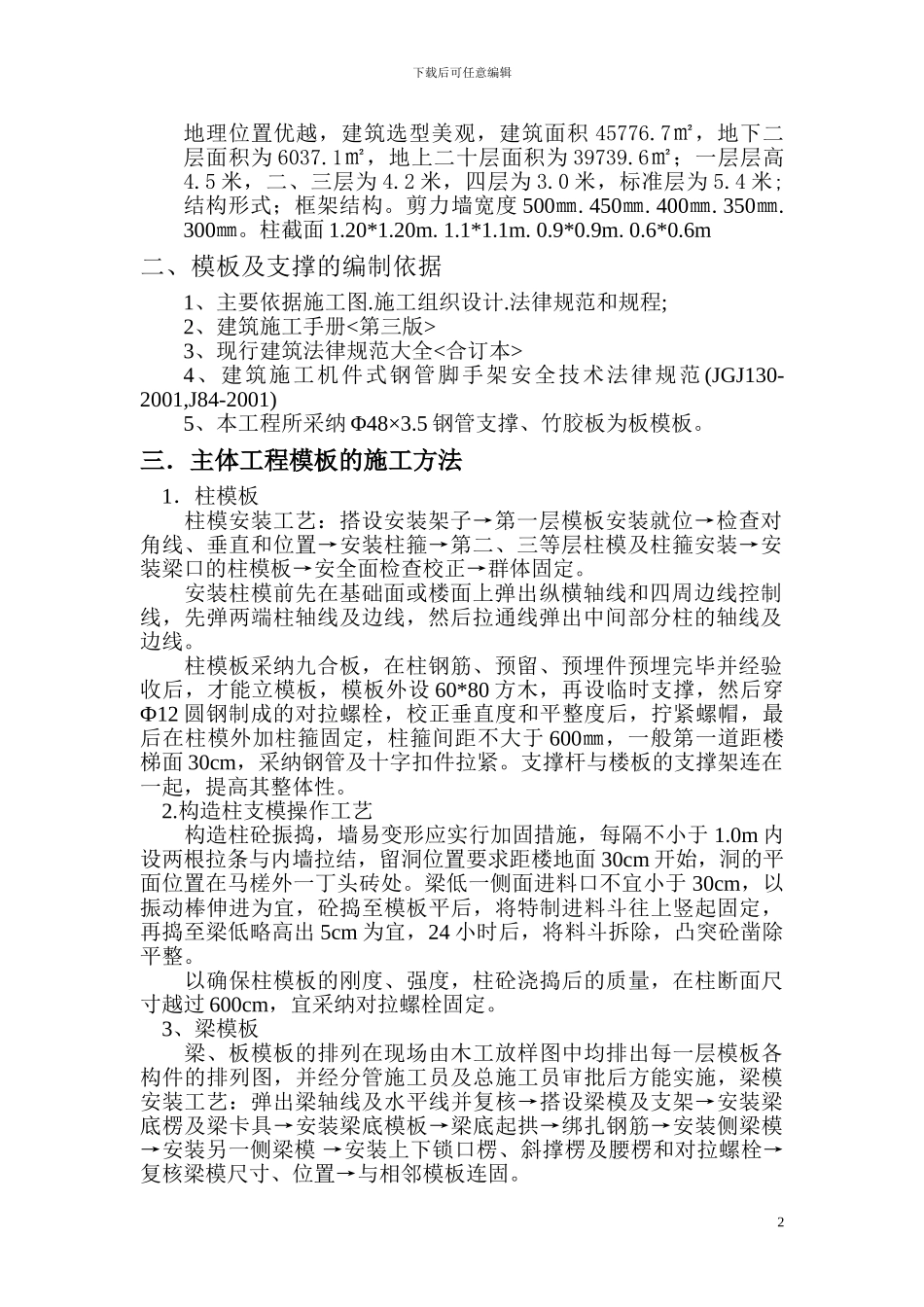

下载后可任意编辑目 录一．工程概况二、模板及支撑的编制依据三．主体工程模板的施工方法四、成品保护五、安全措施六、力学计算柱模板计算书 1.2*1.2m柱模板计算书 0.8*0.8m墙模板计算书模板高支撑架计算书模 板 施 工 方 案 正 本一．工程概况本工程位于西安市小寨东路南侧与省历史博物馆斜对面，1下载后可任意编辑地理位置优越，建筑选型美观，建筑面积 45776.7㎡，地下二层面积为 6037.1㎡，地上二十层面积为 39739.6㎡；一层层高4.5 米，二、三层为 4.2 米，四层为 3.0 米，标准层为 5.4 米;结构形式；框架结构。剪力墙宽度 500㎜. 450㎜. 400㎜. 350㎜. 300㎜。柱截面 1.20*1.20m. 1.1*1.1m. 0.9*0.9m. 0.6*0.6m二、模板及支撑的编制依据1、主要依据施工图.施工组织设计.法律规范和规程;2、建筑施工手册<第三版>3、现行建筑法律规范大全<合订本>4、建筑施工机件式钢管脚手架安全技术法律规范 (JGJ130-2001,J84-2001)5、本工程所采纳 Φ48×3.5 钢管支撑、竹胶板为板模板。三．主体工程模板的施工方法1．柱模板柱模安装工艺：搭设安装架子→第一层模板安装就位→检查对角线、垂直和位置→安装柱箍→第二、三等层柱模及柱箍安装→安装梁口的柱模板→安全面检查校正→群体固定。 安装柱模前先在基础面或楼面上弹出纵横轴线和四周边线控制线，先弹两端柱轴线及边线，然后拉通线弹出中间部分柱的轴线及边线。柱模板采纳九合板，在柱钢筋、预留、预埋件预埋完毕并经验收后，才能立模板，模板外设 60*80 方木，再设临时支撑，然后穿Ф12 圆钢制成的对拉螺栓，校正垂直度和平整度后，拧紧螺帽，最后在柱模外加柱箍固定，柱箍间距不大于 600㎜，一般第一道距楼梯面 30cm，采纳钢管及十字扣件拉紧。支撑杆与楼板的支撑架连在一起，提高其整体性。2.构造柱支模操作工艺构造柱砼振捣，墙易变形应实行加固措施，每隔不小于 1.0m 内设两根拉条与内墙拉结，留洞位置要求距楼地面 30cm 开始，洞的平面位置在马槎外一丁头砖处。梁低一侧面进料口不宜小于 30cm，以振动棒伸进为宜，砼捣至模板平后，将特制进料斗往上竖起固定，再捣至梁低略高出 5cm 为宜，24 小时后，将料斗拆除，凸突砼凿除平整。以确保柱模板的刚度、强度，柱砼浇捣后的质量，在柱断面尺寸越过 600cm，宜采纳对拉螺栓固定。3、梁模板梁、板模板的排列在现场由木工放样图中均排出每一层模板各构件的排列图，并经分管施工员及总施工员审批后方能...
