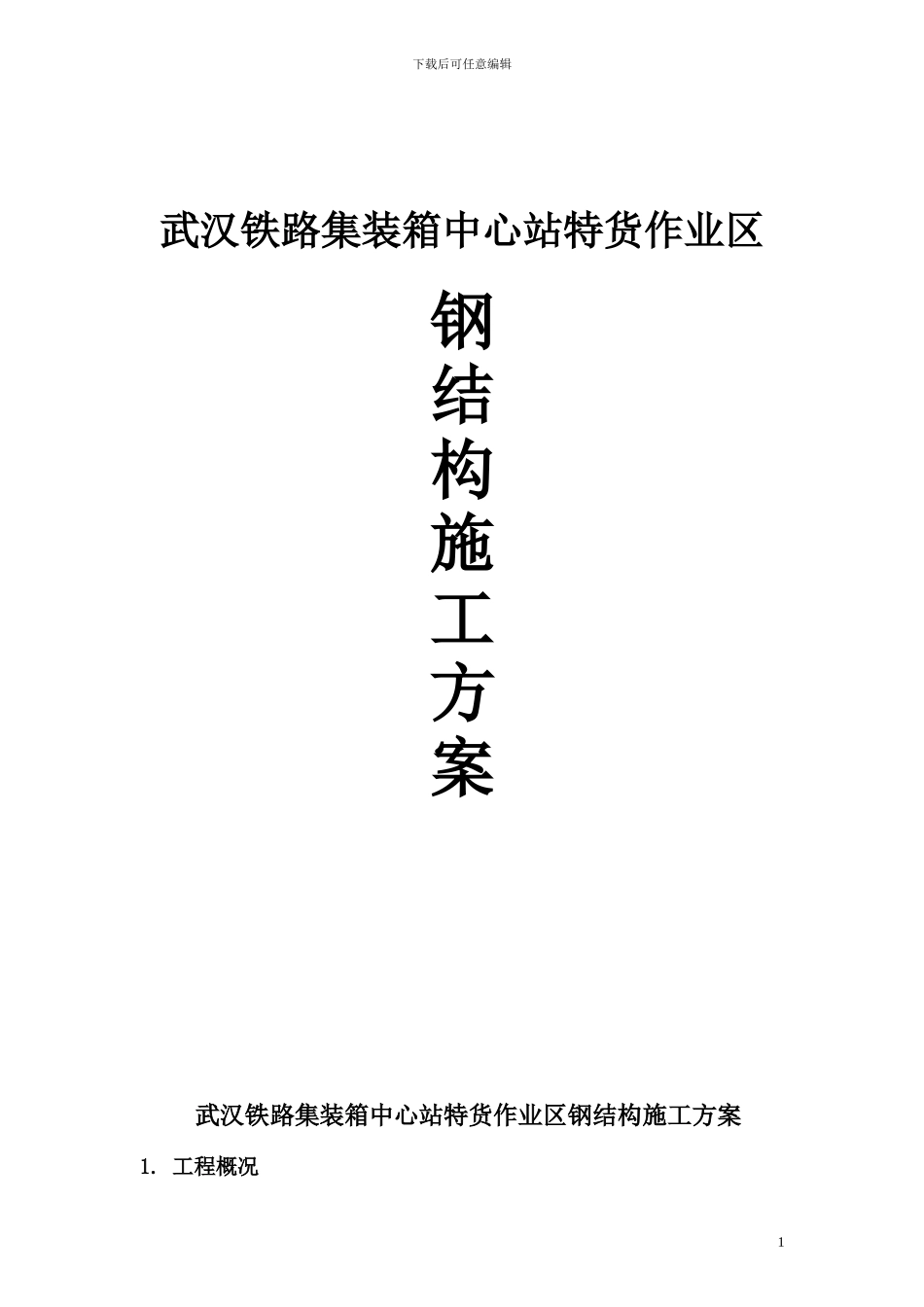

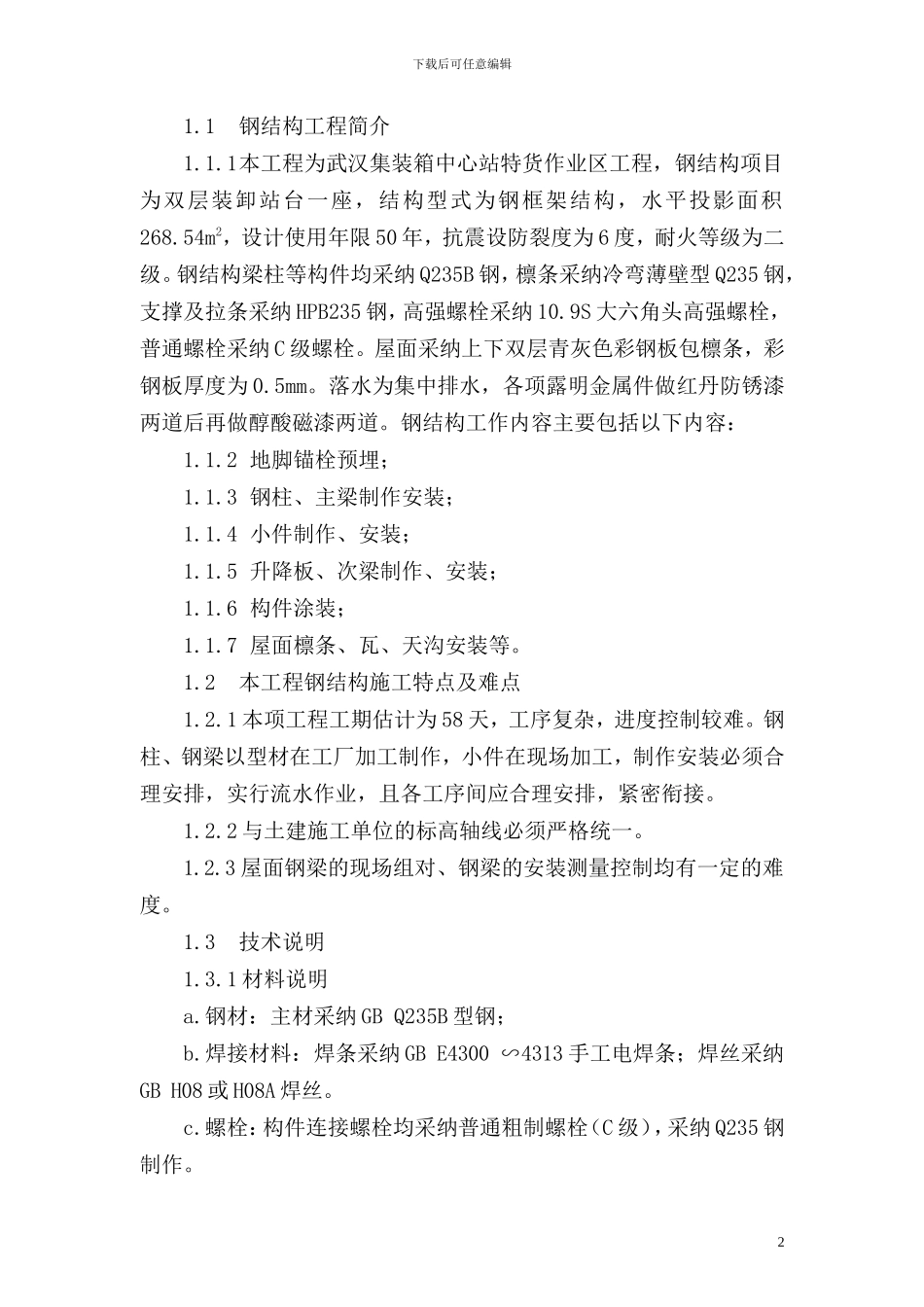

下载后可任意编辑武汉铁路集装箱中心站特货作业区钢结构施工方案 武汉铁路集装箱中心站特货作业区钢结构施工方案1. 工程概况1下载后可任意编辑1.1钢结构工程简介1.1.1本工程为武汉集装箱中心站特货作业区工程，钢结构项目为双层装卸站台一座，结构型式为钢框架结构，水平投影面积268.54m2，设计使用年限 50 年，抗震设防裂度为 6 度，耐火等级为二级。钢结构梁柱等构件均采纳 Q235B 钢，檩条采纳冷弯薄壁型 Q235 钢，支撑及拉条采纳 HPB235 钢，高强螺栓采纳 10.9S 大六角头高强螺栓，普通螺栓采纳 C 级螺栓。屋面采纳上下双层青灰色彩钢板包檩条，彩钢板厚度为 0.5mm。落水为集中排水，各项露明金属件做红丹防锈漆两道后再做醇酸磁漆两道。钢结构工作内容主要包括以下内容：1.1.2 地脚锚栓预埋；1.1.3 钢柱、主梁制作安装；1.1.4 小件制作、安装；1.1.5 升降板、次梁制作、安装；1.1.6 构件涂装； 1.1.7 屋面檩条、瓦、天沟安装等。1.2本工程钢结构施工特点及难点1.2.1 本项工程工期估计为 58 天，工序复杂，进度控制较难。钢柱、钢梁以型材在工厂加工制作，小件在现场加工，制作安装必须合理安排，实行流水作业，且各工序间应合理安排，紧密衔接。1.2.2 与土建施工单位的标高轴线必须严格统一。1.2.3 屋面钢梁的现场组对、钢梁的安装测量控制均有一定的难度。1.3技术说明1.3.1 材料说明a.钢材：主材采纳 GB Q235B 型钢；b.焊接材料：焊条采纳 GB E4300 ∽4313 手工电焊条；焊丝采纳GB H08 或 H08A 焊丝。c.螺栓：构件连接螺栓均采纳普通粗制螺栓（C 级），采纳 Q235 钢制作。2下载后可任意编辑d.屋面板：采纳单层 0.5mm 彩钢压型金属板，上下包檩条。1.3.2 制作、安装要求a.钢结构构件制作时均进行 1：1 放样，如与图纸有出入时以放样为准；b.所有对接焊缝的拼接均与母材等强度，其余焊缝按二级要求进行检验；c.构件制作、运输过程中发生的变形,应及时校正后方可进行安装。1.3.3 除锈与涂装1、半成品制作前构件表面要进行打磨处理（除锈），涂刷红丹防锈底漆二道；制成半成品后表面涂刷醇酸磁漆二道，颜色由甲方自定a.2、钢柱、钢梁等主要承重构件不得采纳表面原始锈蚀等级低于 B 级的钢材。其余任何构件均不得采纳表面原始锈蚀等级为 D 的钢材。b.3、钢柱除锈质量等级：手工除锈不低于 St2 级。连接接触面的处理采纳钢丝刷清浮锈，摩擦面的抗滑移系数为：0.30.c.4、经除锈后的钢材表面...
