水池防腐施工方案VIP免费

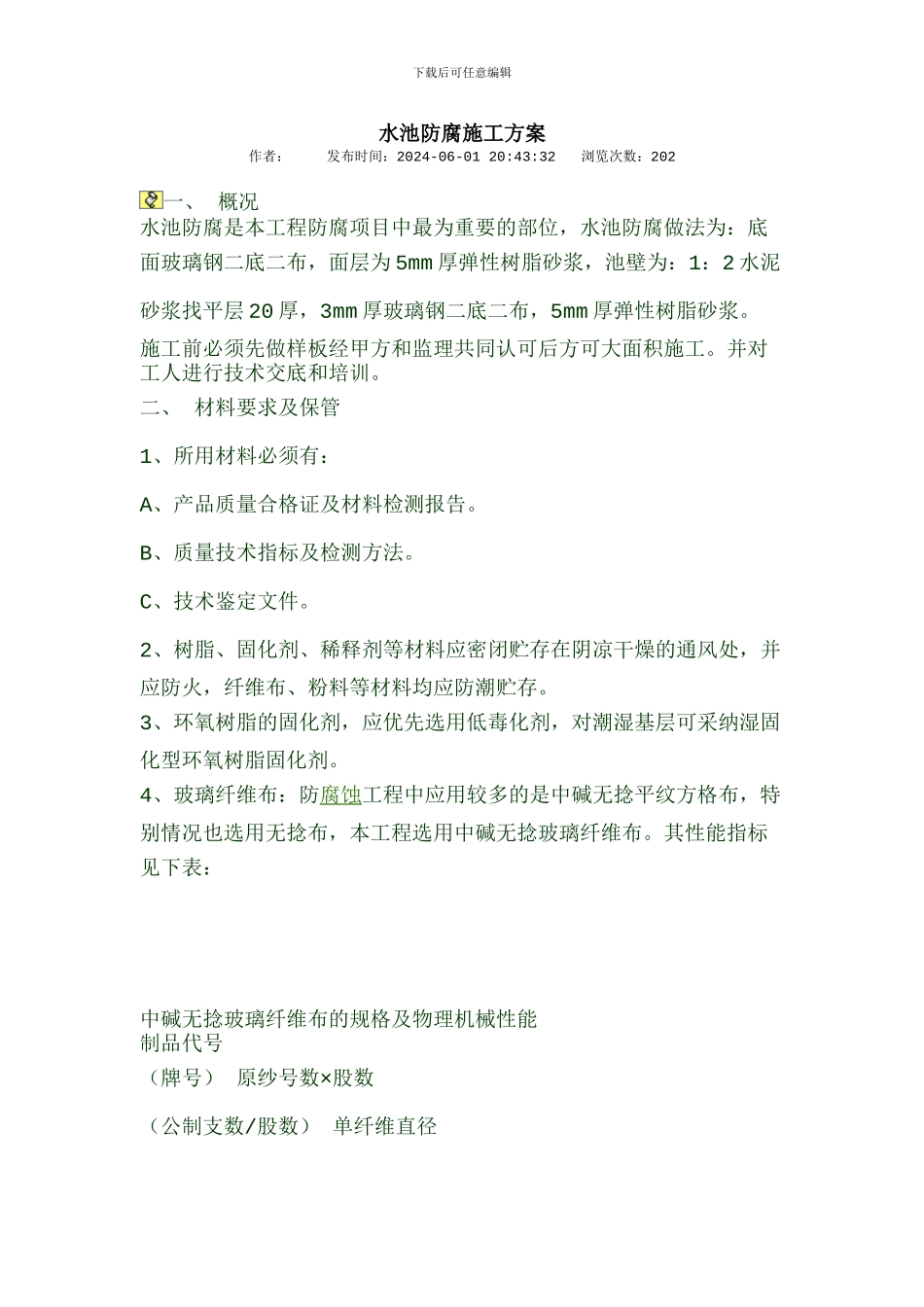

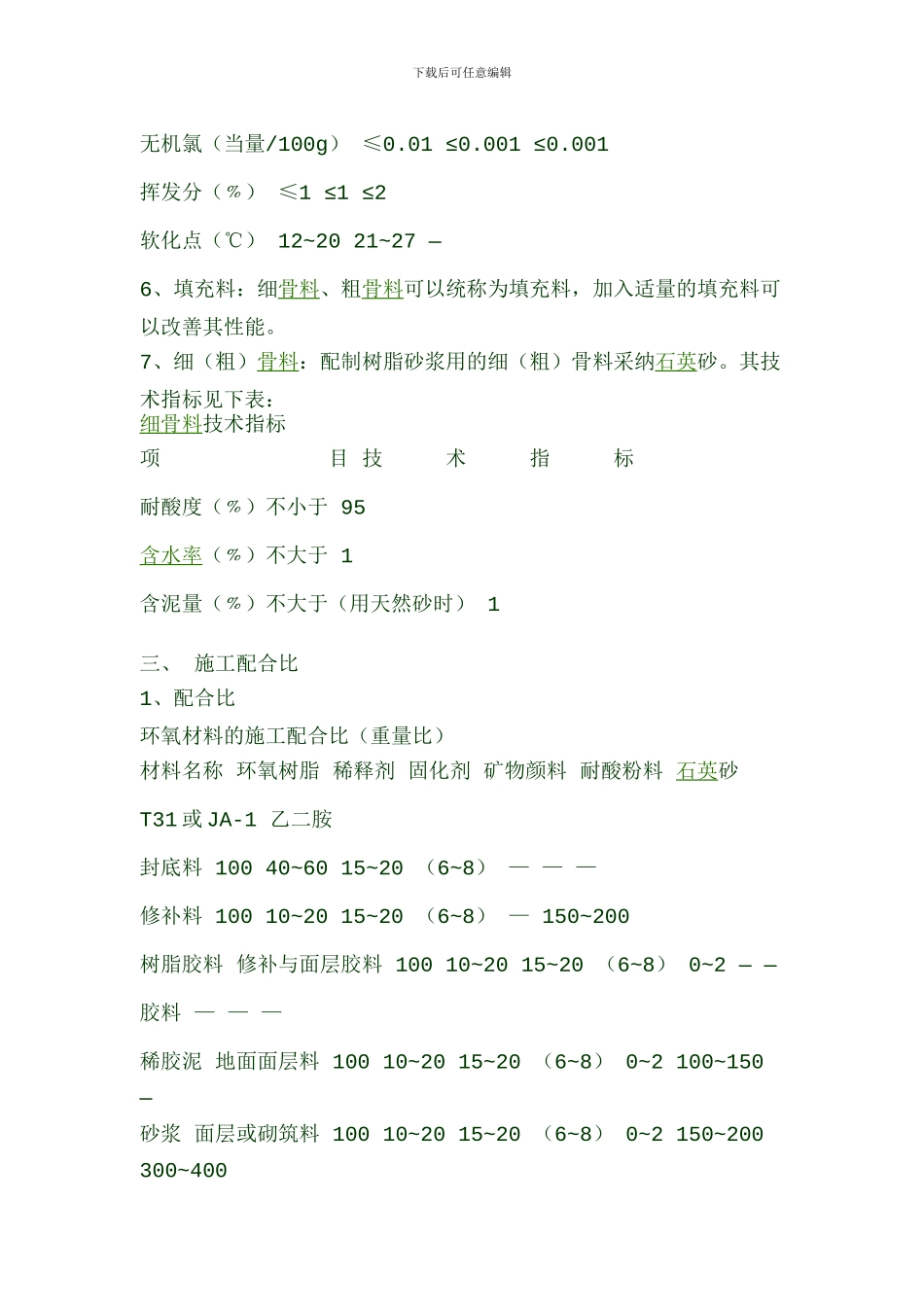

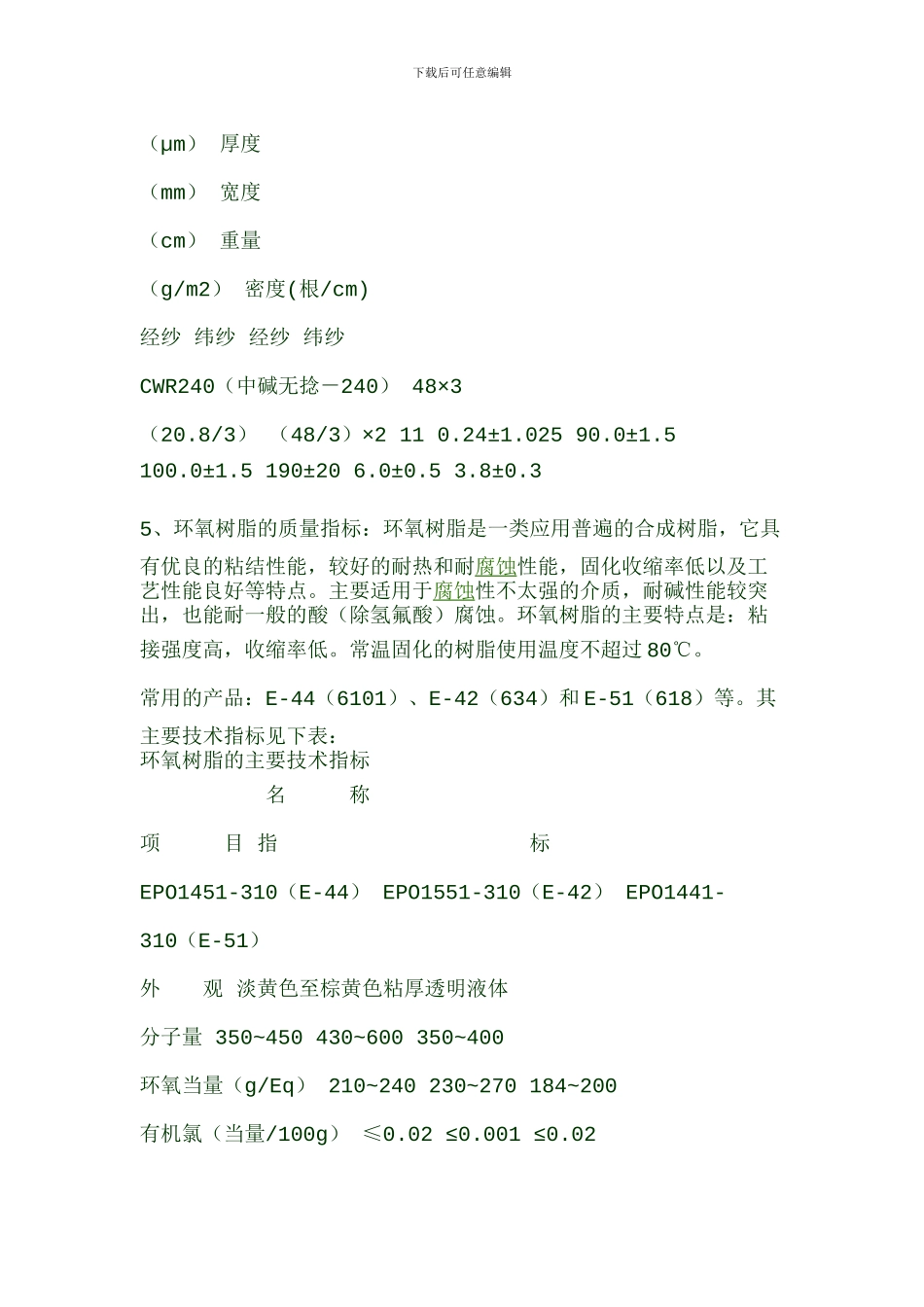

下载后可任意编辑水池防腐施工方案作者： 发布时间：2024-06-01 20:43:32 浏览次数：202一、 概况水池防腐是本工程防腐项目中最为重要的部位，水池防腐做法为：底面玻璃钢二底二布，面层为 5mm 厚弹性树脂砂浆，池壁为：1：2 水泥砂浆找平层 20 厚，3mm 厚玻璃钢二底二布，5mm 厚弹性树脂砂浆。施工前必须先做样板经甲方和监理共同认可后方可大面积施工。并对工人进行技术交底和培训。二、 材料要求及保管1、所用材料必须有：A、产品质量合格证及材料检测报告。B、质量技术指标及检测方法。C、技术鉴定文件。2、树脂、固化剂、稀释剂等材料应密闭贮存在阴凉干燥的通风处，并应防火，纤维布、粉料等材料均应防潮贮存。3、环氧树脂的固化剂，应优先选用低毒化剂，对潮湿基层可采纳湿固化型环氧树脂固化剂。4、玻璃纤维布：防腐蚀工程中应用较多的是中碱无捻平纹方格布，特别情况也选用无捻布，本工程选用中碱无捻玻璃纤维布。其性能指标见下表： 中碱无捻玻璃纤维布的规格及物理机械性能制品代号（牌号） 原纱号数×股数（公制支数/股数） 单纤维直径下载后可任意编辑（µm） 厚度（mm） 宽度（cm） 重量（g/m2） 密度(根/cm)经纱 纬纱 经纱 纬纱CWR240（中碱无捻－240） 48×3（20.8/3） （48/3）×2 11 0.24±1.025 90.0±1.5100.0±1.5 190±20 6.0±0.5 3.8±0.35、环氧树脂的质量指标：环氧树脂是一类应用普遍的合成树脂，它具有优良的粘结性能，较好的耐热和耐腐蚀性能，固化收缩率低以及工艺性能良好等特点。主要适用于腐蚀性不太强的介质，耐碱性能较突出，也能耐一般的酸（除氢氟酸）腐蚀。环氧树脂的主要特点是：粘接强度高，收缩率低。常温固化的树脂使用温度不超过 80℃。常用的产品：E-44（6101）、E-42（634）和 E-51（618）等。其主要技术指标见下表：环氧树脂的主要技术指标 名 称项 目 指 标EPO1451-310（E-44） EPO1551-310（E-42） EPO1441-310（E-51）外 观 淡黄色至棕黄色粘厚透明液体分子量 350~450 430~600 350~400环氧当量（g/Eq） 210~240 230~270 184~200有机氯（当量/100g） ≤0.02 ≤0.001 ≤0.02下载后可任意编辑无机氯（当量/100g） ≤0.01 ≤0.001 ≤0.001挥发分（﹪） ≤1 ≤1 ≤2软化点（℃） 12~20 21~27 —6、填充料：细骨料、粗骨料可以统称为填充料，加入适量的填充料可以改善其性能。7、细（粗）骨料：配制树脂砂浆用的细（粗）骨料采纳石英砂。...
