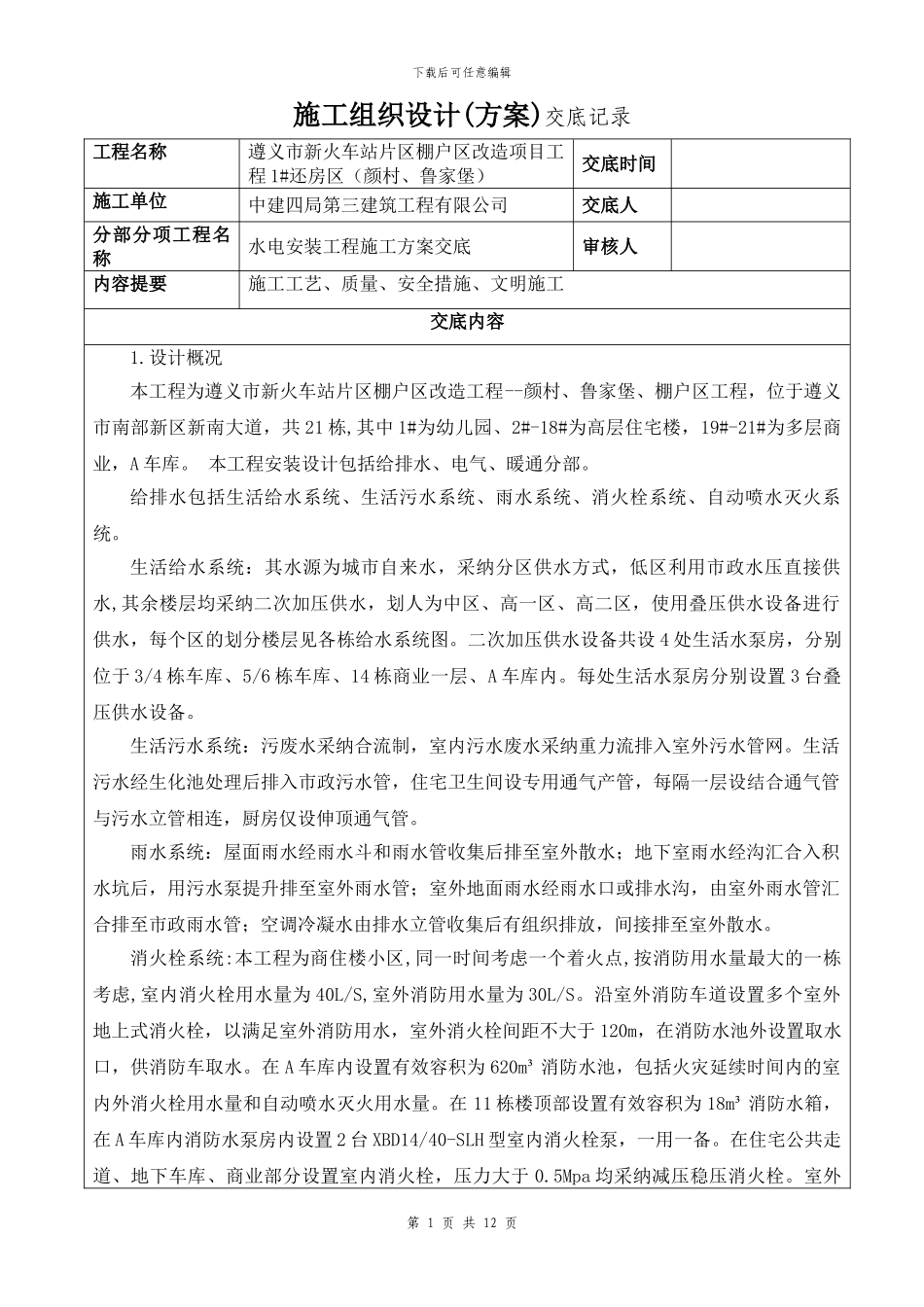

下载后可任意编辑施工组织设计(方案)交底记录工程名称遵义市新火车站片区棚户区改造项目工程 1#还房区（颜村、鲁家堡）交底时间 施工单位中建四局第三建筑工程有限公司交底人 分部分项工程名称水电安装工程施工方案交底审核人 内容提要施工工艺、质量、安全措施、文明施工交底内容1.设计概况本工程为遵义市新火车站片区棚户区改造工程--颜村、鲁家堡、棚户区工程，位于遵义市南部新区新南大道，共 21 栋,其中 1#为幼儿园、2#-18#为高层住宅楼，19#-21#为多层商业，A 车库。 本工程安装设计包括给排水、电气、暖通分部。给排水包括生活给水系统、生活污水系统、雨水系统、消火栓系统、自动喷水灭火系统。生活给水系统：其水源为城市自来水，采纳分区供水方式，低区利用市政水压直接供水,其余楼层均采纳二次加压供水，划人为中区、高一区、高二区，使用叠压供水设备进行供水，每个区的划分楼层见各栋给水系统图。二次加压供水设备共设 4 处生活水泵房，分别位于 3/4 栋车库、5/6 栋车库、14 栋商业一层、A 车库内。每处生活水泵房分别设置 3 台叠压供水设备。生活污水系统：污废水采纳合流制，室内污水废水采纳重力流排入室外污水管网。生活污水经生化池处理后排入市政污水管，住宅卫生间设专用通气产管，每隔一层设结合通气管与污水立管相连，厨房仅设伸顶通气管。雨水系统：屋面雨水经雨水斗和雨水管收集后排至室外散水；地下室雨水经沟汇合入积水坑后，用污水泵提升排至室外雨水管；室外地面雨水经雨水口或排水沟，由室外雨水管汇合排至市政雨水管；空调冷凝水由排水立管收集后有组织排放，间接排至室外散水。消火栓系统:本工程为商住楼小区,同一时间考虑一个着火点,按消防用水量最大的一栋考虑,室内消火栓用水量为 40L/S,室外消防用水量为 30L/S。沿室外消防车道设置多个室外地上式消火栓，以满足室外消防用水，室外消火栓间距不大于 120m，在消防水池外设置取水口，供消防车取水。在 A 车库内设置有效容积为 620m³ 消防水池，包括火灾延续时间内的室内外消火栓用水量和自动喷水灭火用水量。在 11 栋楼顶部设置有效容积为 18m³ 消防水箱，在 A 车库内消防水泵房内设置 2 台 XBD14/40-SLH 型室内消火栓泵，一用一备。在住宅公共走道、地下车库、商业部分设置室内消火栓，压力大于 0.5Mpa 均采纳减压稳压消火栓。室外第 1 页 共 12 页下载后可任意编辑设置 3 套地上消防水泵合器与小区室内消火栓给...
