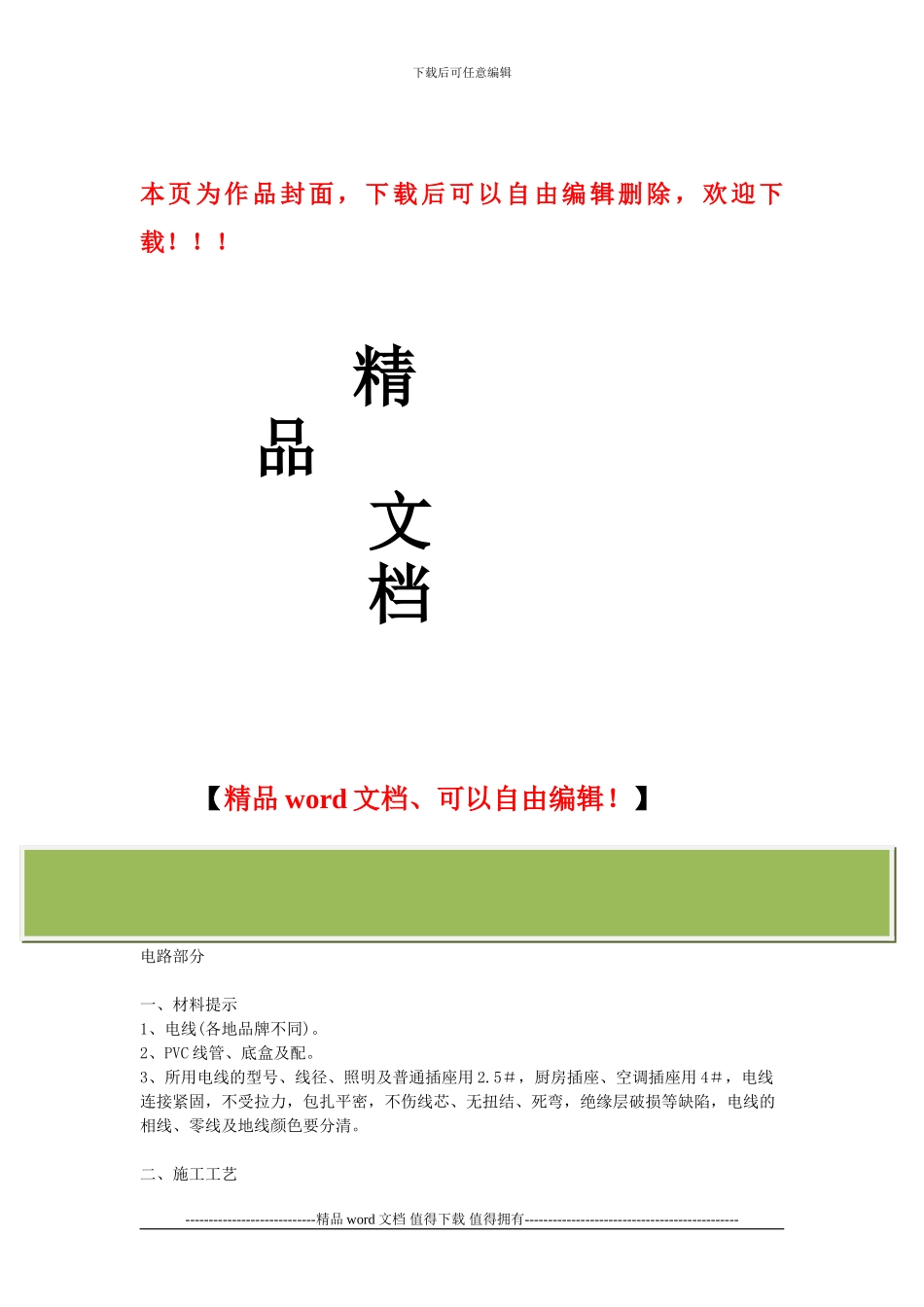

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】水电安装施工工艺水电施工工艺有哪些法律规范，有哪些注意要点呢？现由资深水电安装工程师为大家介绍水电安装施工工艺的标准。 电路部分一、材料提示1、电线(各地品牌不同)。2、PVC 线管、底盒及配。3、所用电线的型号、线径、照明及普通插座用 2.5＃，厨房插座、空调插座用 4＃，电线连接紧固，不受拉力，包扎平密，不伤线芯、无扭结、死弯，绝缘层破损等缺陷，电线的相线、零线及地线颜色要分清。二、施工工艺----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑1、墙身、地面开线槽必须横平竖直，不允许弯弯曲曲，特别情况须经监理同意另外对待，所有电线（含电话线、音响线、电视线）都必须可以抽动和更换，强、弱电须分开线管敷设，电视信号线、电话线、网络线、音响线等要分开敷设。2、线管管面与墙面应留 10MM 以上的批灰层，防止墙面开裂，吊顶管线应用管码固定，距离顶棚面间距须大于 50MM。3、敷设暗管线路，电线在管内不应有接头，不应扭折，管内应留有 40%的空间，管内电线随时抽动和更换。4＃线最多穿 3 根，2.5＃线最多穿 5 根，1.5＃线最多穿 6 根。4、在同一套房内，开关设置在 1.4M 左右，地插在 30CM 左右，插座开关各在同一水平线上（其他特别高度于设计需要）。安装底盒必须与水平线为基准线。必须距离门套边缘 10 公分。喷淋给水高度距地 1.1M。5、插座、开关安装要牢固，四周无缝隙，厨房、卫生间内及室外安装的开关应采纳带防水措施的开关。6、单相两孔插座接线，面对插座左零右相，单相三孔，三相四孔插座接地线接正上方，插座接地线单独敷设，不能与工作零线混用。7、采纳螺钉（螺帽）连接时，电线无绝缘距离不大于 3MM，铜线间连接采纳绞接法，绞接长度不小于 5 圈，绑扎法的绑扎长充不小于 10d，连接后上焊锡，裸露电线必须用绝缘胶布包好。8、分支接头应在插座盒、开关盒、灯头盒内，每个接头接线不宜超过两根，线在盒内应有适当的余量。9、电视天线接线必须采纳分支器并留检查口。10、电线的敷设不得将绝缘电线裸露敷设，不许直接将绝缘电线埋入灰层敷设。11、电气管路与蒸汽管、热水管间距大于 50CM。12、电路要多路化，做到厨房、卫浴、客厅、卧室分路布线、插座、开关分开，...
