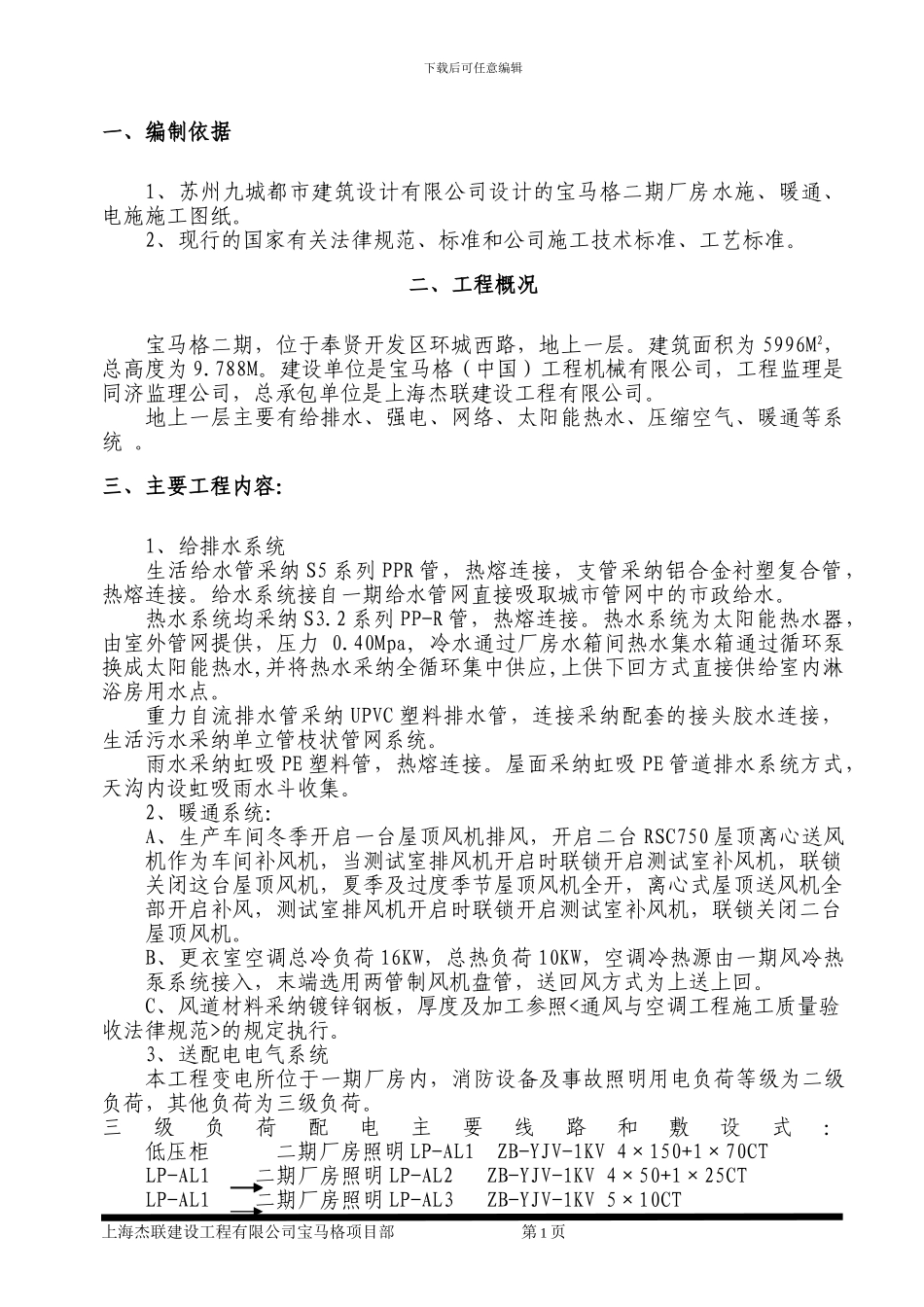

下载后可任意编辑一、编制依据1、苏州九城都市建筑设计有限公司设计的宝马格二期厂房水施、暖通、电施施工图纸
2、现行的国家有关法律规范、标准和公司施工技术标准、工艺标准
二、工程概况宝马格二期，位于奉贤开发区环城西路，地上一层
建筑面积为 5996M2，总高度为 9
建设单位是宝马格（中国）工程机械有限公司，工程监理是同济监理公司，总承包单位是上海杰联建设工程有限公司
地上一层主要有给排水、强电、网络、太阳能热水、压缩空气、暖通等系统
三、主要工程内容：1、给排水系统生活给水管采纳 S5 系列 PPR 管，热熔连接，支管采纳铝合金衬塑复合管，热熔连接
给水系统接自一期给水管网直接吸取城市管网中的市政给水
热水系统均采纳 S3
2 系列 PP-R 管，热熔连接
热水系统为太阳能热水器，由室外管网提供，压力 0
40Mpa, 冷水通过厂房水箱间热水集水箱通过循环泵换成太阳能热水,并将热水采纳全循环集中供应,上供下回方式直接供给室内淋浴房用水点
重力自流排水管采纳 UPVC 塑料排水管，连接采纳配套的接头胶水连接，生活污水采纳单立管枝状管网系统
雨水采纳虹吸 PE 塑料管，热熔连接
屋面采纳虹吸 PE 管道排水系统方式，天沟内设虹吸雨水斗收集
2、暖通系统：A、生产车间冬季开启一台屋顶风机排风，开启二台 RSC750 屋顶离心送风机作为车间补风机，当测试室排风机开启时联锁开启测试室补风机，联锁关闭这台屋顶风机，夏季及过度季节屋顶风机全开，离心式屋顶送风机全部开启补风，测试室排风机开启时联锁开启测试室补风机，联锁关闭二台屋顶风机
B、更衣室空调总冷负荷 16KW，总热负荷 10KW，空调冷热源由一期风冷热泵系统接入，末端选用两管制风机盘管，送回风方式为上送上回
C、风道材料采纳镀锌钢板，厚度及加工参照的规定执行
3、送配电电气系统本工程变电所位于一期厂房内，消防设备及事
