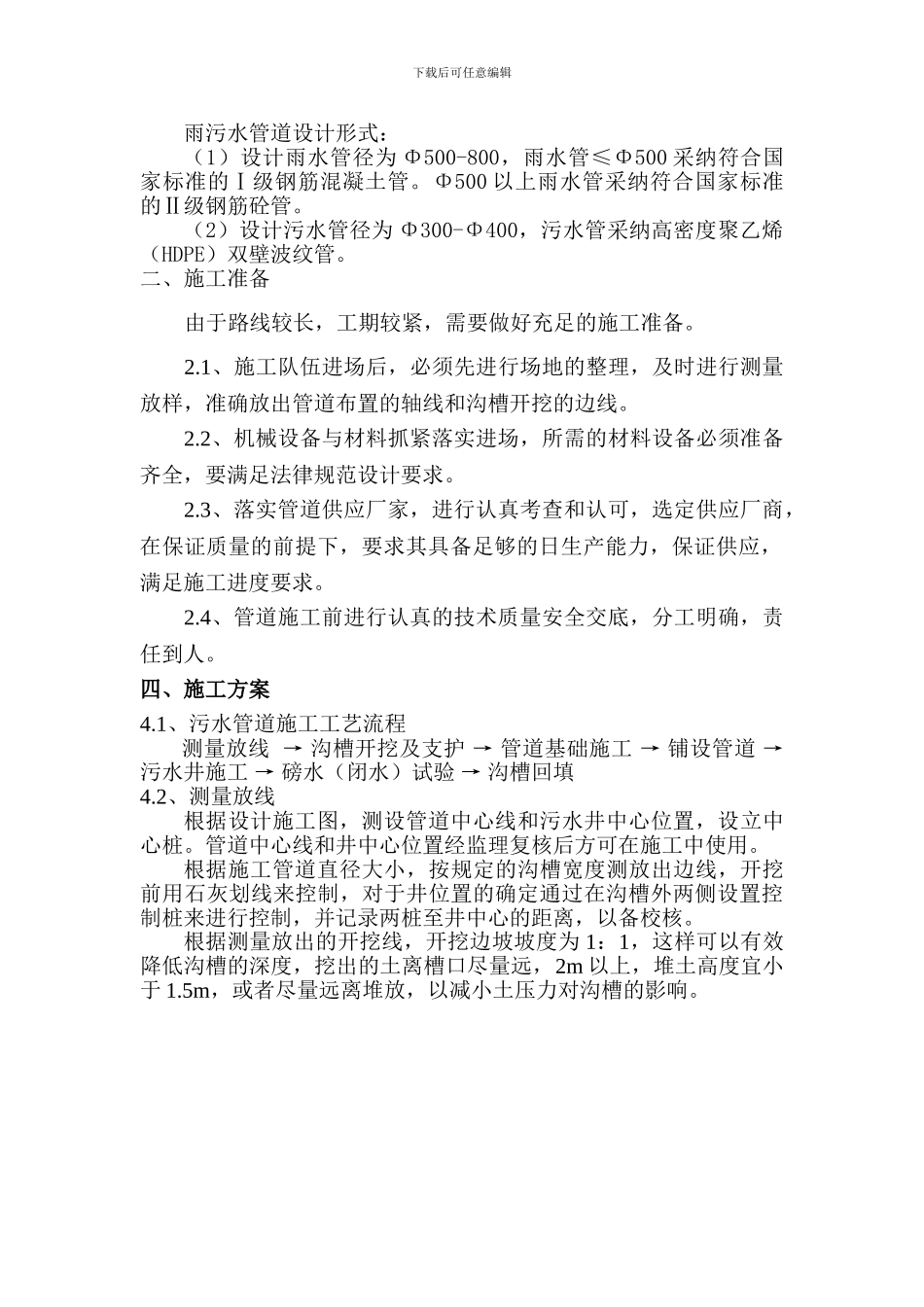

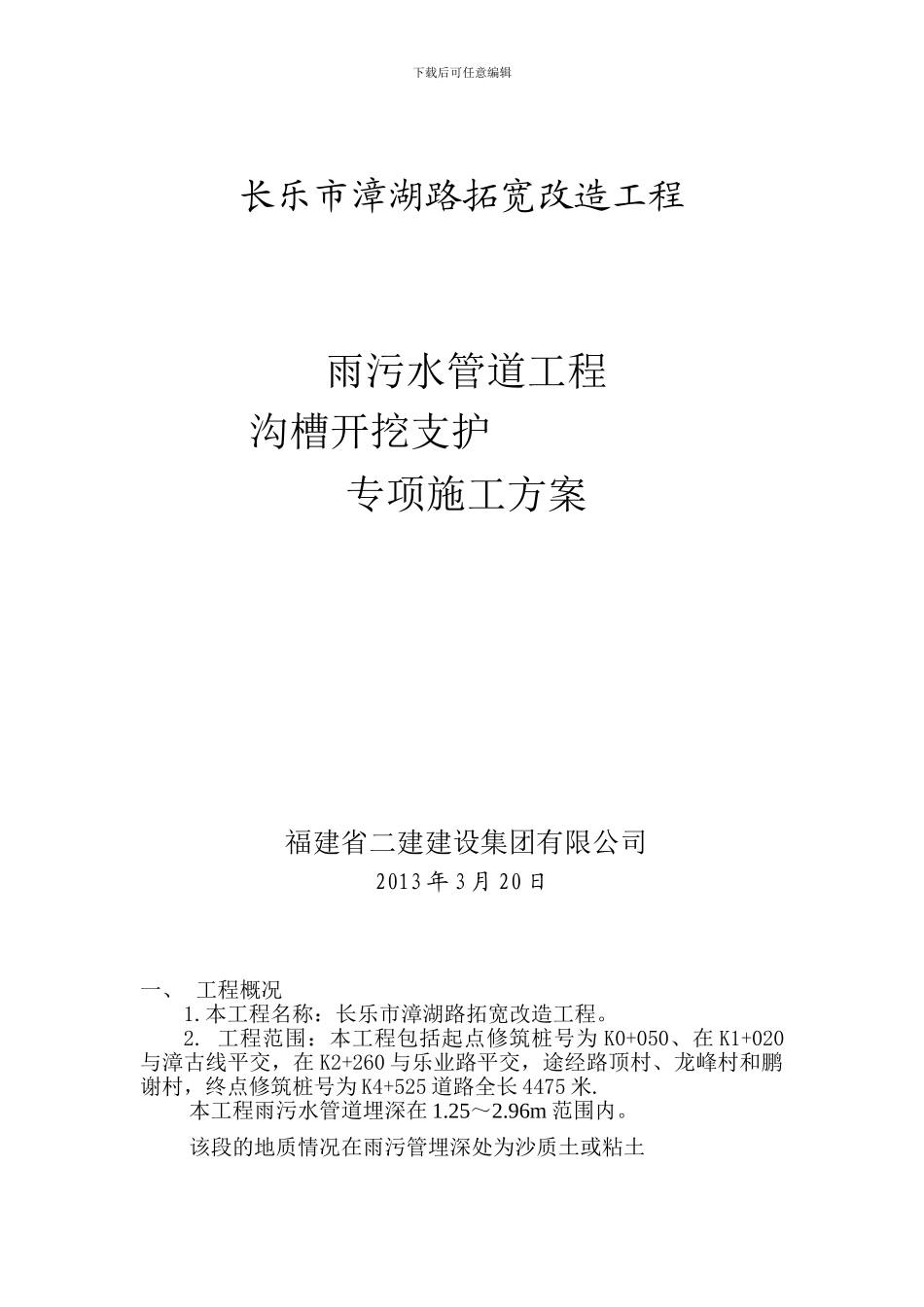

下载后可任意编辑长乐市漳湖路拓宽改造工程雨污水管道工程 沟槽开挖支护专项施工方案福建省二建建设集团有限公司2013 年 3 月 20 日一、 工程概况1.本工程名称：长乐市漳湖路拓宽改造工程。2. 工程范围：本工程包括起点修筑桩号为 K0+050、在 K1+020与漳古线平交，在 K2+260 与乐业路平交，途经路顶村、龙峰村和鹏谢村，终点修筑桩号为 K4+525 道路全长 4475 米.本工程雨污水管道埋深在 1.25～2.96m 范围内。该段的地质情况在雨污管埋深处为沙质土或粘土下载后可任意编辑雨污水管道设计形式：（1）设计雨水管径为 Φ500-800，雨水管≤Φ500 采纳符合国家标准的Ⅰ级钢筋混凝土管。Φ500 以上雨水管采纳符合国家标准的Ⅱ级钢筋砼管。（2）设计污水管径为 Φ300-Φ400，污水管采纳高密度聚乙烯（HDPE）双壁波纹管。二、施工准备由于路线较长，工期较紧，需要做好充足的施工准备。2.1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。2.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足法律规范设计要求。2.3、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。2.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。四、施工方案4.1、污水管道施工工艺流程测量放线 → 沟槽开挖及支护 → 管道基础施工 → 铺设管道 → 污水井施工 → 磅水（闭水）试验 → 沟槽回填4.2、测量放线根据设计施工图，测设管道中心线和污水井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。根据测量放出的开挖线，开挖边坡坡度为 1：1，这样可以有效降低沟槽的深度，挖出的土离槽口尽量远，2m 以上，堆土高度宜小于 1.5m，或者尽量远离堆放，以减小土压力对沟槽的影响。下载后可任意编辑挖方安全边坡计算：已知土的重度为 Υ=18.0kN/m3，内摩擦角 φ=26°，粘聚力 c＝12kN/m2，为坡度 1：1，开挖坡度角 θ=45°。由此得出，基槽边坡稳定时的允许开挖最大深度 h：h=2*c*sinθ*cosφ/(Υsin2((θ-φ)/2)) > 5m 因此，根据 1：1 开挖表层 2.0～...
