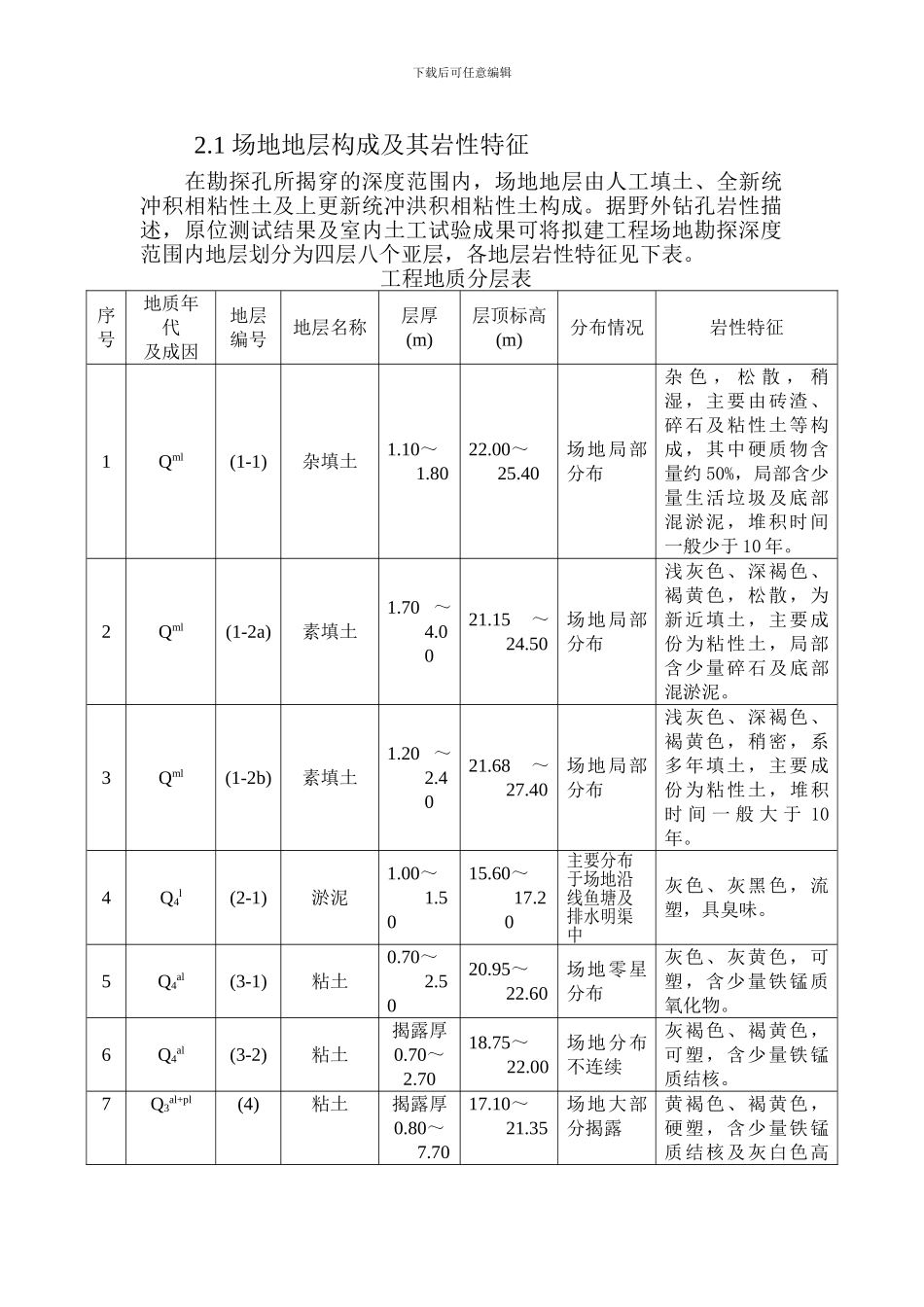

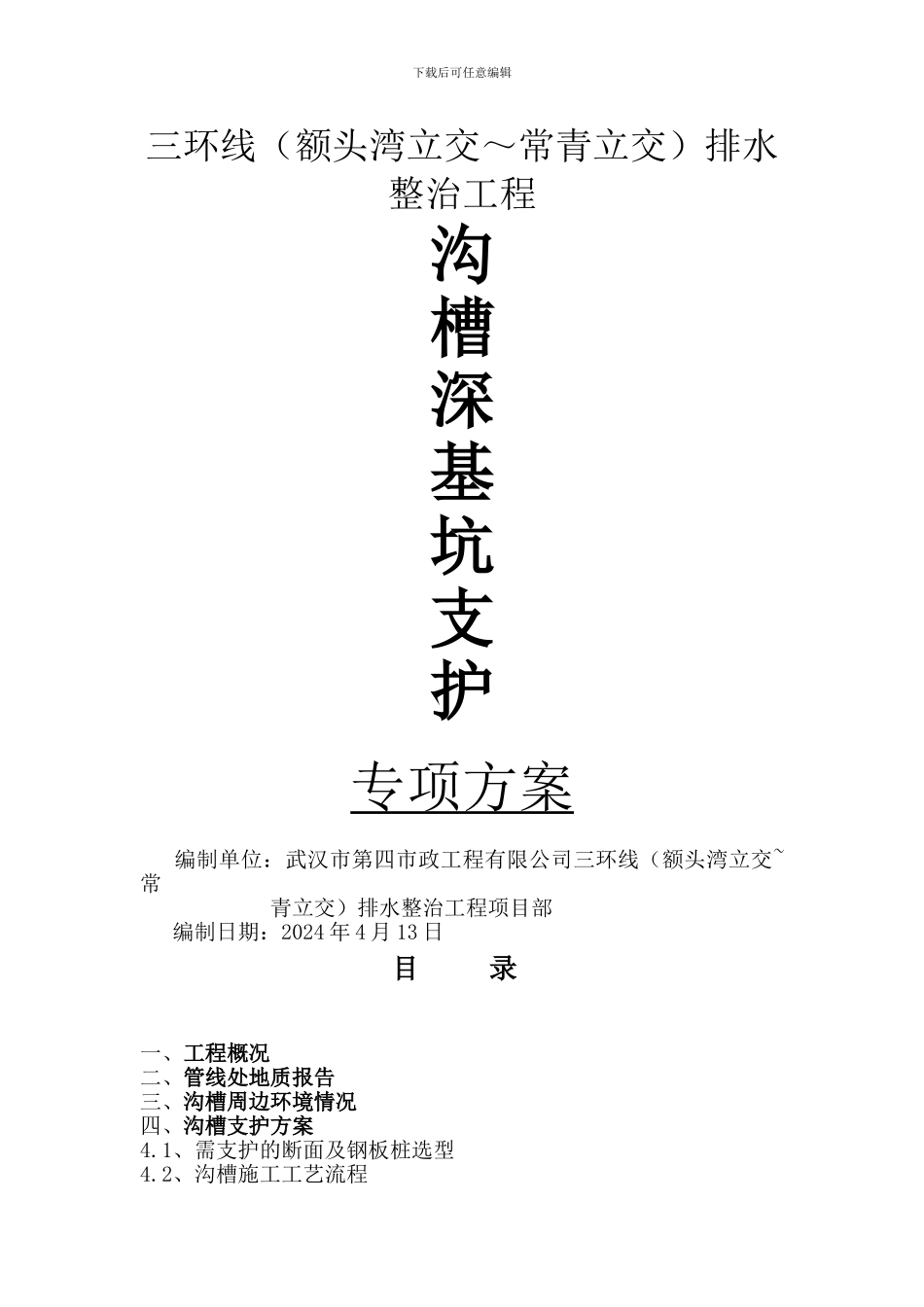

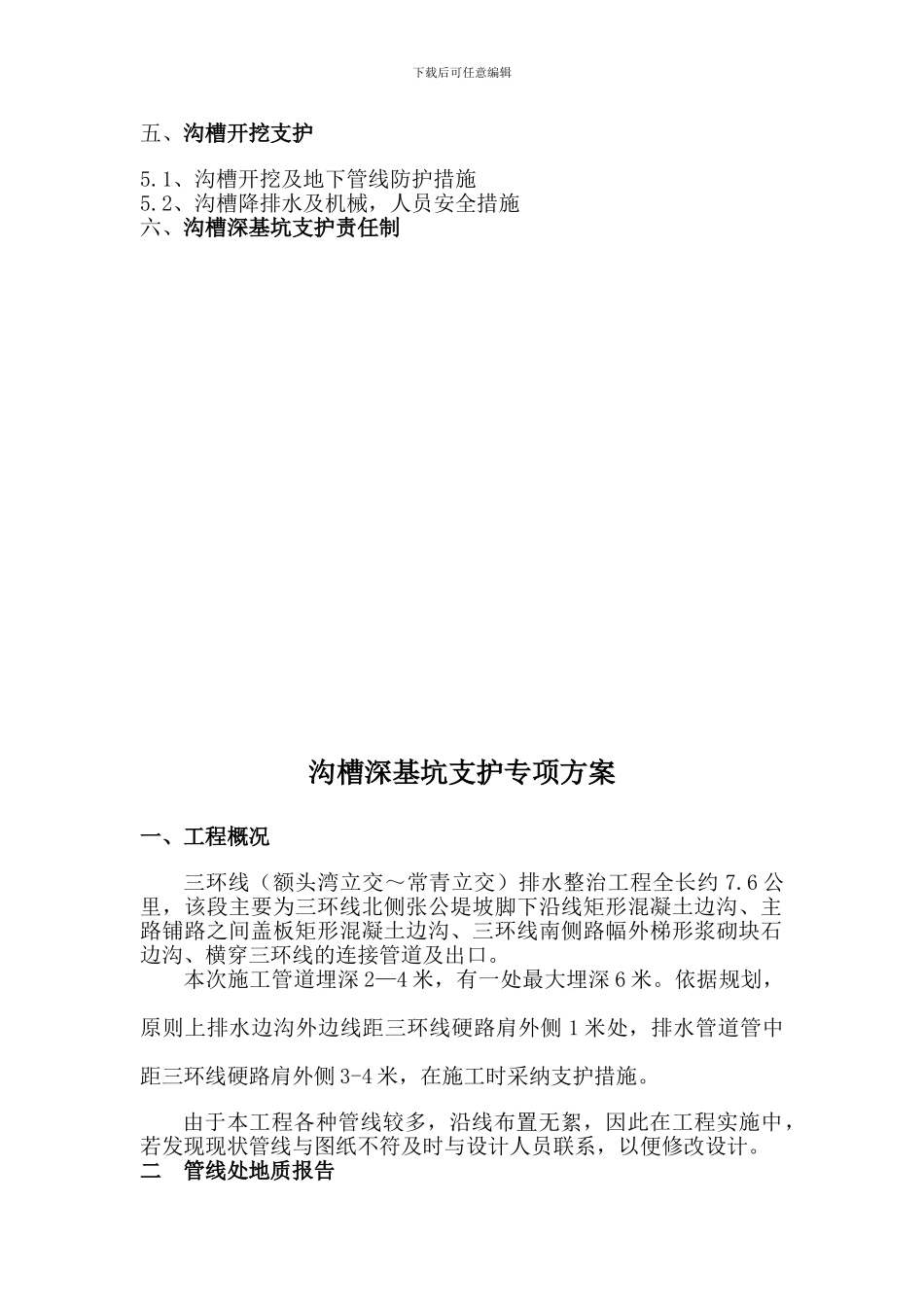

下载后可任意编辑三环线（额头湾立交～常青立交）排水整治工程沟槽深基坑支护专项方案 编制单位：武汉市第四市政工程有限公司三环线（额头湾立交~ 常 青立交）排水整治工程项目部 编制日期：2024 年 4 月 13 日目 录一、工程概况二、管线处地质报告三、沟槽周边环境情况四、沟槽支护方案4.1、需支护的断面及钢板桩选型4.2、沟槽施工工艺流程下载后可任意编辑五、沟槽开挖支护5.1、沟槽开挖及地下管线防护措施5.2、沟槽降排水及机械，人员安全措施六、沟槽深基坑支护责任制沟槽深基坑支护专项方案一、工程概况三环线（额头湾立交～常青立交）排水整治工程全长约 7.6 公里，该段主要为三环线北侧张公堤坡脚下沿线矩形混凝土边沟、主路铺路之间盖板矩形混凝土边沟、三环线南侧路幅外梯形浆砌块石边沟、横穿三环线的连接管道及出口。本次施工管道埋深 2—4 米，有一处最大埋深 6 米。依据规划，原则上排水边沟外边线距三环线硬路肩外侧 1 米处，排水管道管中距三环线硬路肩外侧 3-4 米，在施工时采纳支护措施。 由于本工程各种管线较多，沿线布置无絮，因此在工程实施中，若发现现状管线与图纸不符及时与设计人员联系，以便修改设计。二 管线处地质报告下载后可任意编辑 2.1 场地地层构成及其岩性特征在勘探孔所揭穿的深度范围内，场地地层由人工填土、全新统冲积相粘性土及上更新统冲洪积相粘性土构成。据野外钻孔岩性描述，原位测试结果及室内土工试验成果可将拟建工程场地勘探深度范围内地层划分为四层八个亚层，各地层岩性特征见下表。 工程地质分层表 序号地质年代及成因地层编号地层名称层厚(m)层顶标高(m)分布情况岩性特征1Qml(1-1)杂填土1.10～1.8022.00～25.40场地局部分布杂 色 ， 松 散 ， 稍湿，主要由砖渣、碎石及粘性土等构成，其中硬质物含量约 50%，局部含少量生活垃圾及底部混淤泥，堆积时间一般少于 10 年。2Qml(1-2a)素填土1.70 ～4.0021.15～24.50场地局部分布浅灰色、深褐色、褐黄色，松散，为新近填土，主要成份为粘性土，局部含少量碎石及底部混淤泥。3Qml(1-2b)素填土1.20 ～2.4021.68～27.40场地局部分布浅灰色、深褐色、褐黄色，稍密，系多年填土，主要成份为粘性土，堆积时 间 一 般 大 于 10年。4Q4l(2-1)淤泥1.00～1.5015.60～ 17.20主要分布于场地沿线鱼塘及排水明渠中灰色、灰黑色，流塑，具臭味。5Q4al(3-1)粘土0.70～2.5020.95～22.60场地零星分布灰色、灰黄色，可塑，...
