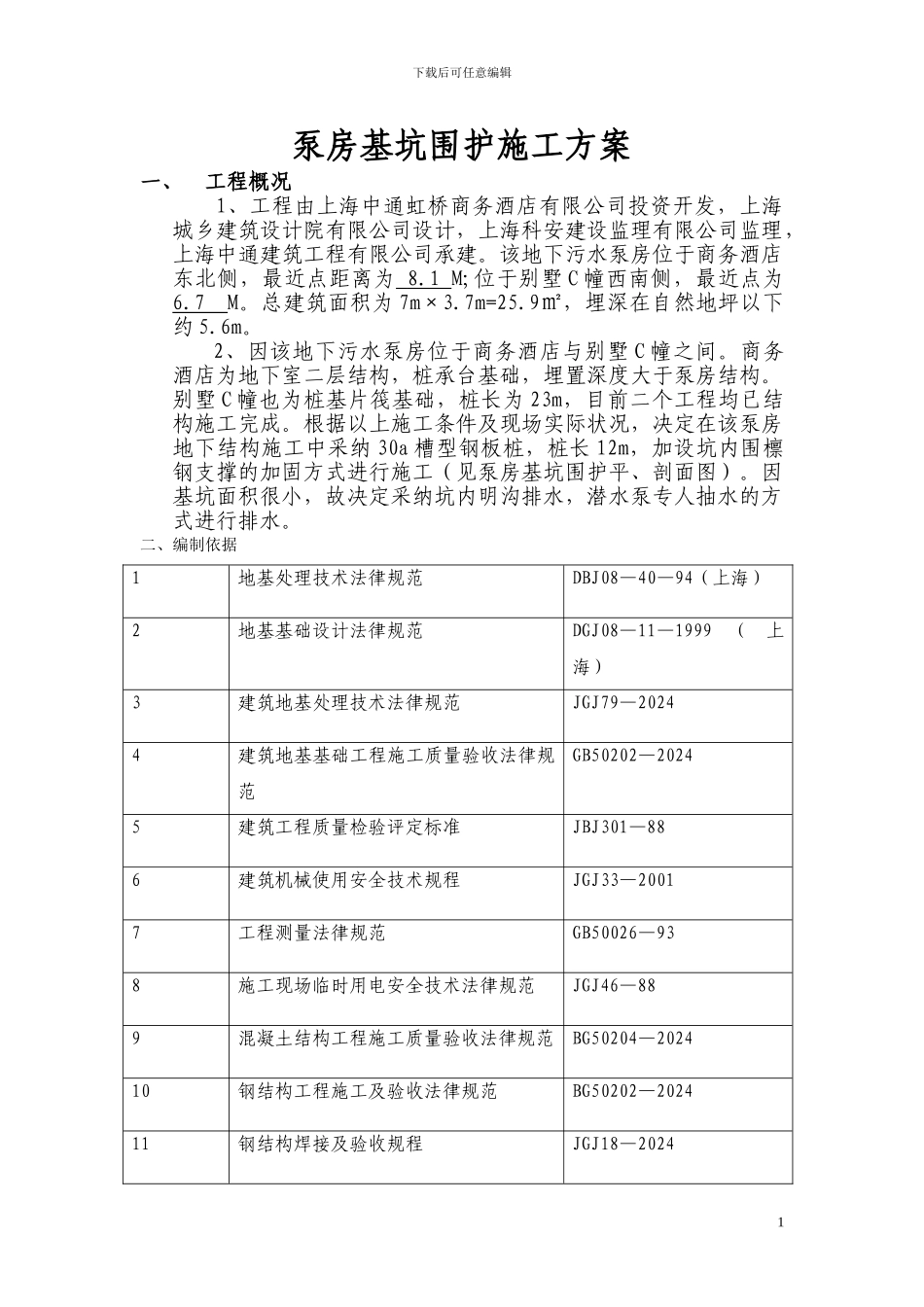

下载后可任意编辑泵房基坑围护施工方案一、工程概况1、工程由上海中通虹桥商务酒店有限公司投资开发,上海城乡建筑设计院有限公司设计,上海科安建设监理有限公司监理,上海中通建筑工程有限公司承建。该地下污水泵房位于商务酒店东北侧,最近点距离为 8.1 M;位于别墅 C 幢西南侧,最近点为 6.7 M。总建筑面积为 7m×3.7m=25.9㎡,埋深在自然地坪以下约 5.6m。2、因该地下污水泵房位于商务酒店与别墅 C 幢之间。商务酒店为地下室二层结构,桩承台基础,埋置深度大于泵房结构。别墅 C 幢也为桩基片筏基础,桩长为 23m,目前二个工程均已结构施工完成。根据以上施工条件及现场实际状况,决定在该泵房地下结构施工中采纳 30a 槽型钢板桩,桩长 12m,加设坑内围檩钢支撑的加固方式进行施工(见泵房基坑围护平、剖面图)。因基坑面积很小,故决定采纳坑内明沟排水,潜水泵专人抽水的方式进行排水。二、编制依据1地基处理技术法律规范DBJ08—40—94(上海)2地基基础设计法律规范DGJ08—11—1999(上海)3建筑地基处理技术法律规范JGJ79—20244建筑地基基础工程施工质量验收法律规范GB50202—20245建筑工程质量检验评定标准JBJ301—886建筑机械使用安全技术规程JGJ33—20017工程测量法律规范GB50026—938施工现场临时用电安全技术法律规范JGJ46—889混凝土结构工程施工质量验收法律规范BG50204—202410钢结构工程施工及验收法律规范BG50202—202411钢结构焊接及验收规程JGJ18—20241下载后可任意编辑12设计图纸三、施工方案(一)准备工作1、施工前必须先编制好用于该工程的专项围护施工方案,并报请有专业资质的单位,进行专家论证(如专家组提出不同的意见,则必须得到调整后并认可,才能指导施工)。2、选择有深基坑围护施工资质(地下工程)的专业施工单位,进行择优录用。本工程的基坑采纳钢板桩加设坑内围檩支撑的方式进行施工。3、准备 30a 槽型钢桩,桩长 12m,约 115 根。20a 工字钢 65m 作围檩支撑,支撑也用 20a 工字钢焊接与围檩连接,长度按实际取定。4、采纳振动锤打桩机进行钢板桩打设施工。(打钢板桩前必须先破除硬地坪)。(二)钢板桩打设及基坑围护施工方法1、为了保证本基坑土体的稳定性,根据现场情况,决定先把基坑围护桩四周 3M 范围的土方预先开挖掉,开挖深度约为 1.5m(见泵房基坑围护平、剖面图)。2、由施工员根据泵房设计图纸要求,放出钢板桩位置线,报请现场监理复核后,才可进行钢板桩打设...
