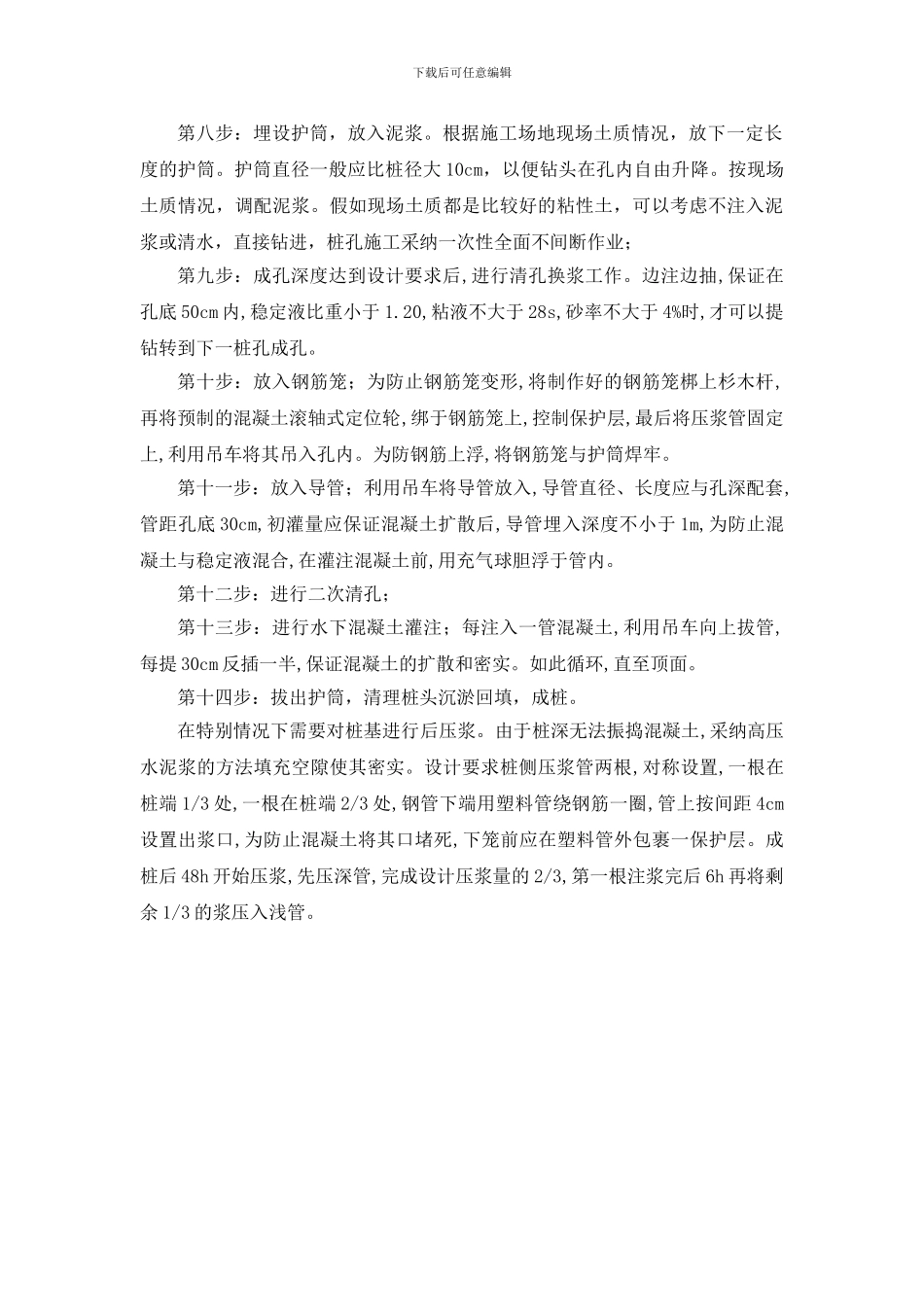

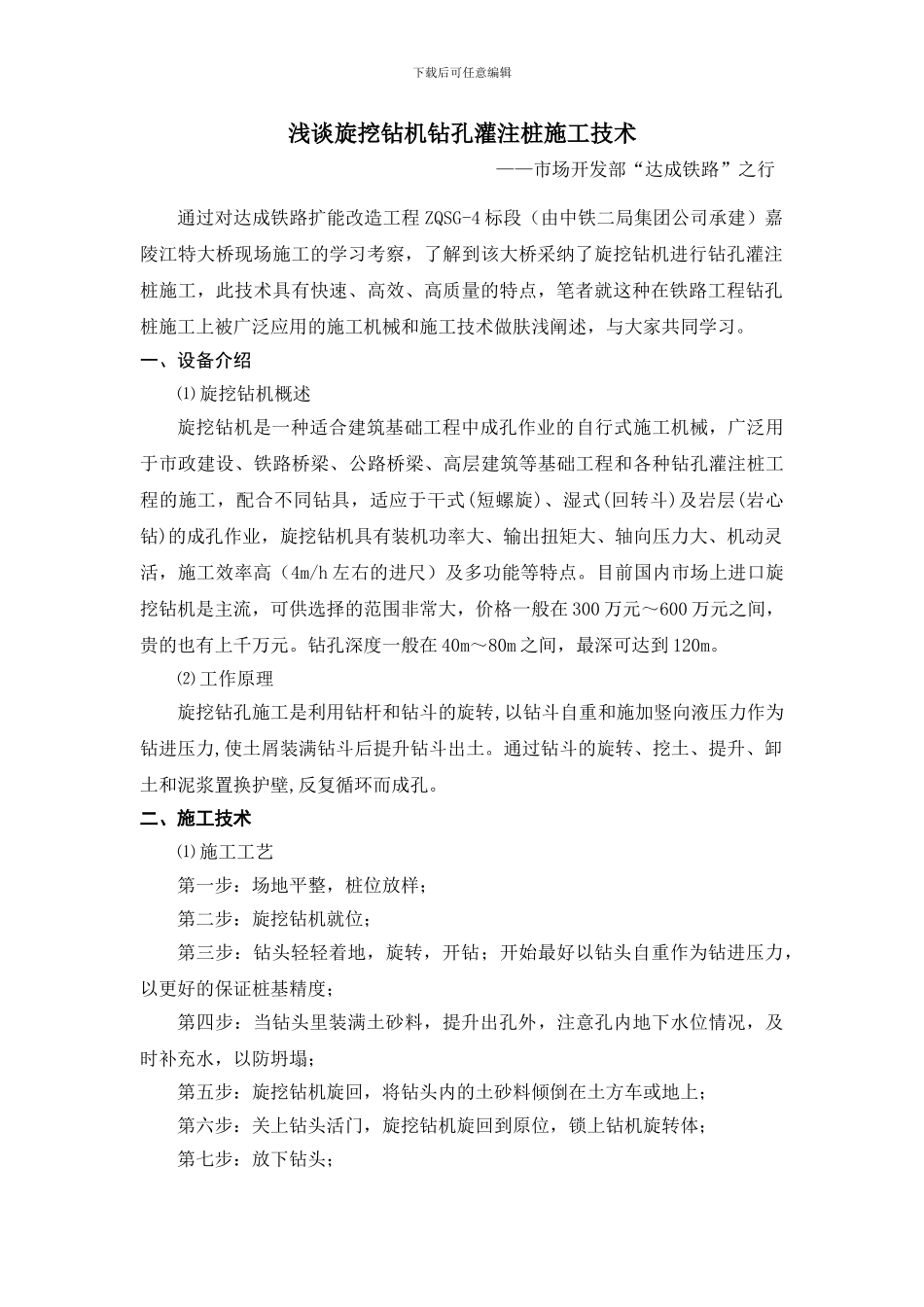

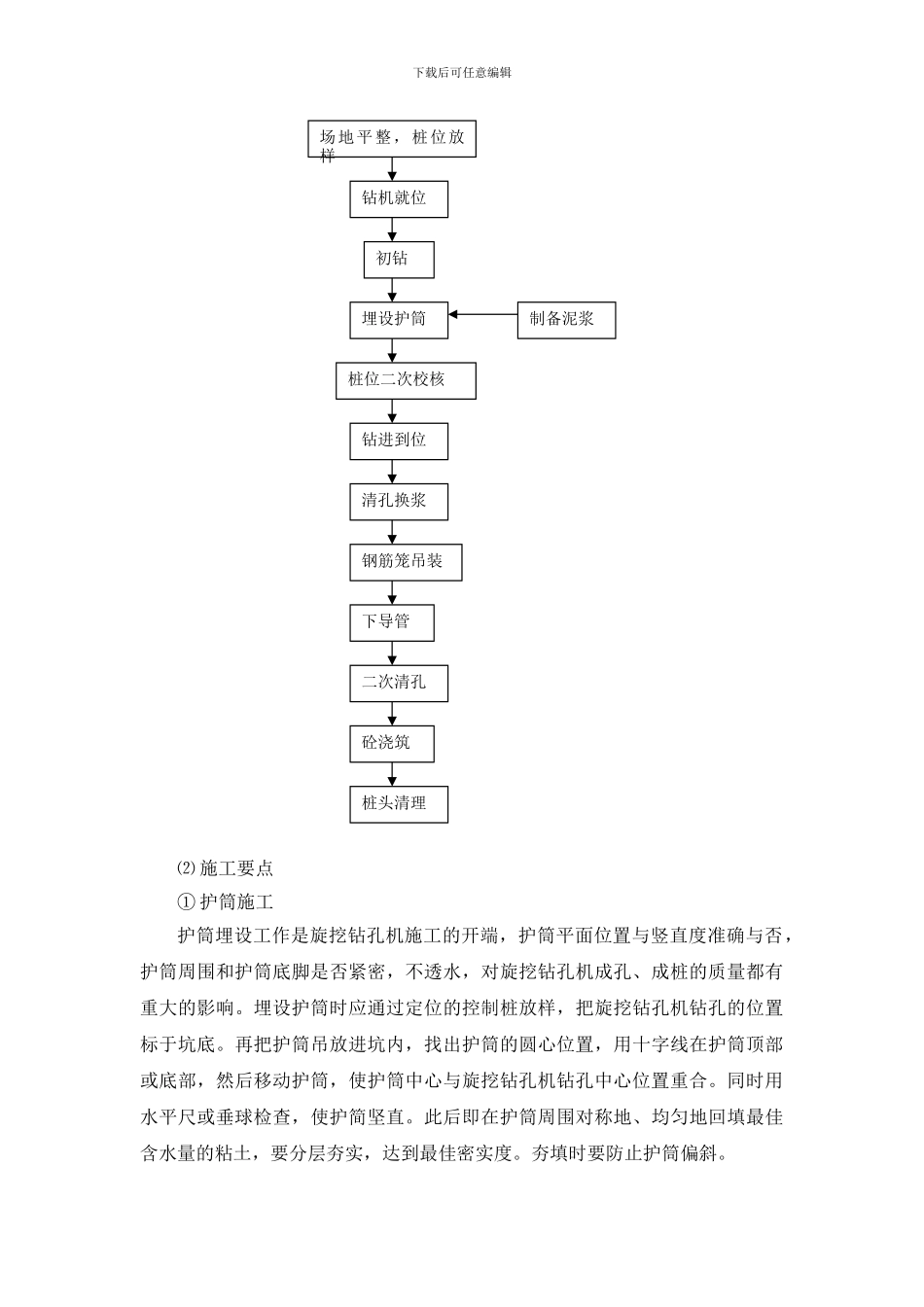

下载后可任意编辑浅谈旋挖钻机钻孔灌注桩施工技术——市场开发部“达成铁路”之行通过对达成铁路扩能改造工程 ZQSG-4 标段（由中铁二局集团公司承建）嘉陵江特大桥现场施工的学习考察，了解到该大桥采纳了旋挖钻机进行钻孔灌注桩施工，此技术具有快速、高效、高质量的特点，笔者就这种在铁路工程钻孔桩施工上被广泛应用的施工机械和施工技术做肤浅阐述，与大家共同学习。一、设备介绍⑴ 旋挖钻机概述旋挖钻机是一种适合建筑基础工程中成孔作业的自行式施工机械，广泛用于市政建设、铁路桥梁、公路桥梁、高层建筑等基础工程和各种钻孔灌注桩工程的施工，配合不同钻具，适应于干式(短螺旋)、湿式(回转斗)及岩层(岩心钻)的成孔作业，旋挖钻机具有装机功率大、输出扭矩大、轴向压力大、机动灵活，施工效率高（4m/h 左右的进尺）及多功能等特点。目前国内市场上进口旋挖钻机是主流，可供选择的范围非常大，价格一般在 300 万元～600 万元之间，贵的也有上千万元。钻孔深度一般在 40m～80m 之间，最深可达到 120m。⑵ 工作原理旋挖钻孔施工是利用钻杆和钻斗的旋转,以钻斗自重和施加竖向液压力作为钻进压力,使土屑装满钻斗后提升钻斗出土。通过钻斗的旋转、挖土、提升、卸土和泥浆置换护壁,反复循环而成孔。二、施工技术⑴ 施工工艺第一步：场地平整，桩位放样；第二步：旋挖钻机就位；第三步：钻头轻轻着地，旋转，开钻；开始最好以钻头自重作为钻进压力，以更好的保证桩基精度；第四步：当钻头里装满土砂料，提升出孔外，注意孔内地下水位情况，及时补充水，以防坍塌；第五步：旋挖钻机旋回，将钻头内的土砂料倾倒在土方车或地上；第六步：关上钻头活门，旋挖钻机旋回到原位，锁上钻机旋转体；第七步：放下钻头；下载后可任意编辑第八步：埋设护筒，放入泥浆。根据施工场地现场土质情况，放下一定长度的护筒。护筒直径一般应比桩径大 10cm，以便钻头在孔内自由升降。按现场土质情况，调配泥浆。假如现场土质都是比较好的粘性土，可以考虑不注入泥浆或清水，直接钻进，桩孔施工采纳一次性全面不间断作业；第九步：成孔深度达到设计要求后,进行清孔换浆工作。边注边抽,保证在孔底 50cm 内,稳定液比重小于 1.20,粘液不大于 28s,砂率不大于 4%时,才可以提钻转到下一桩孔成孔。第十步：放入钢筋笼；为防止钢筋笼变形,将制作好的钢筋笼梆上杉木杆,再将预制的混凝土滚轴式定位轮,绑于钢筋笼上,控制保护层,最后将压浆管固定上,利用吊车将其吊...
