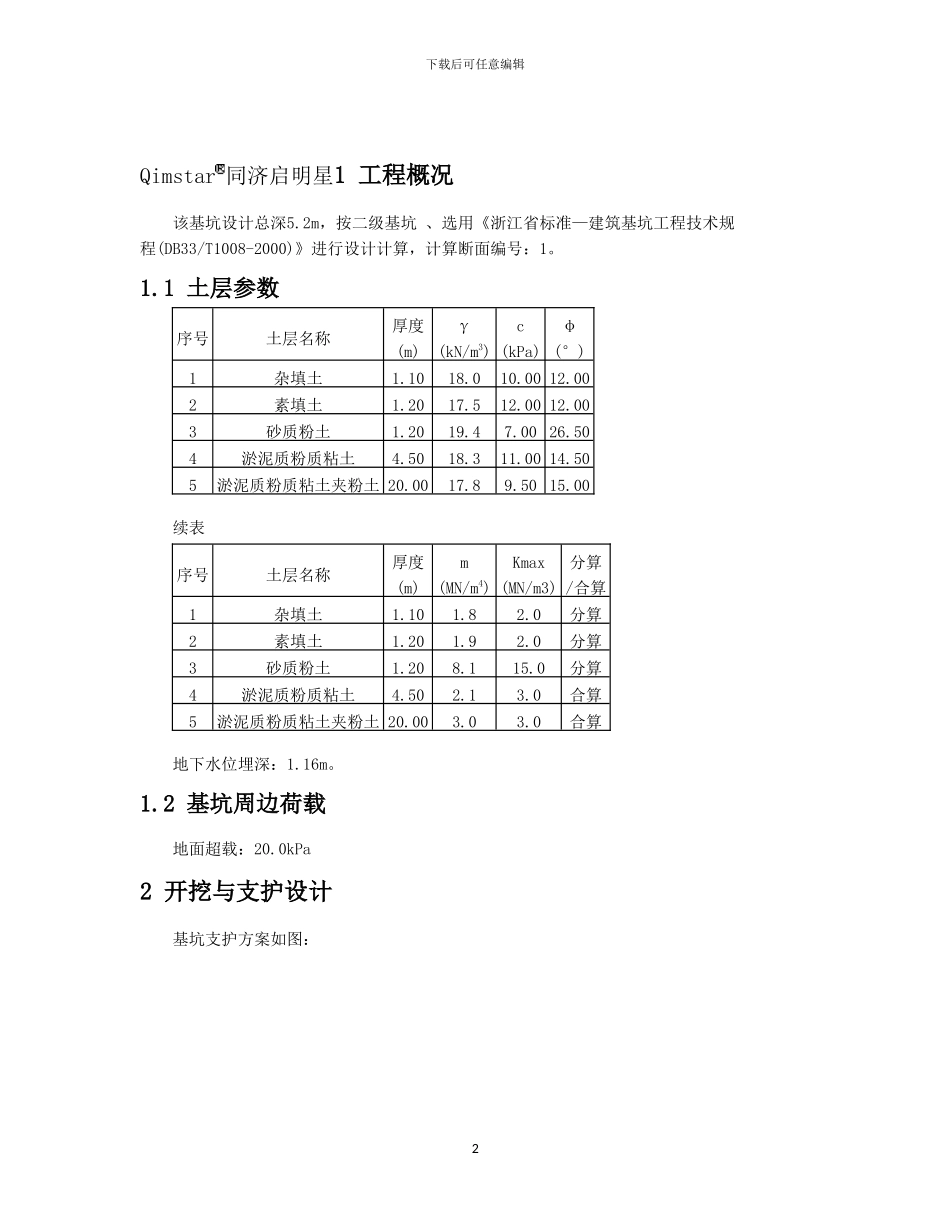

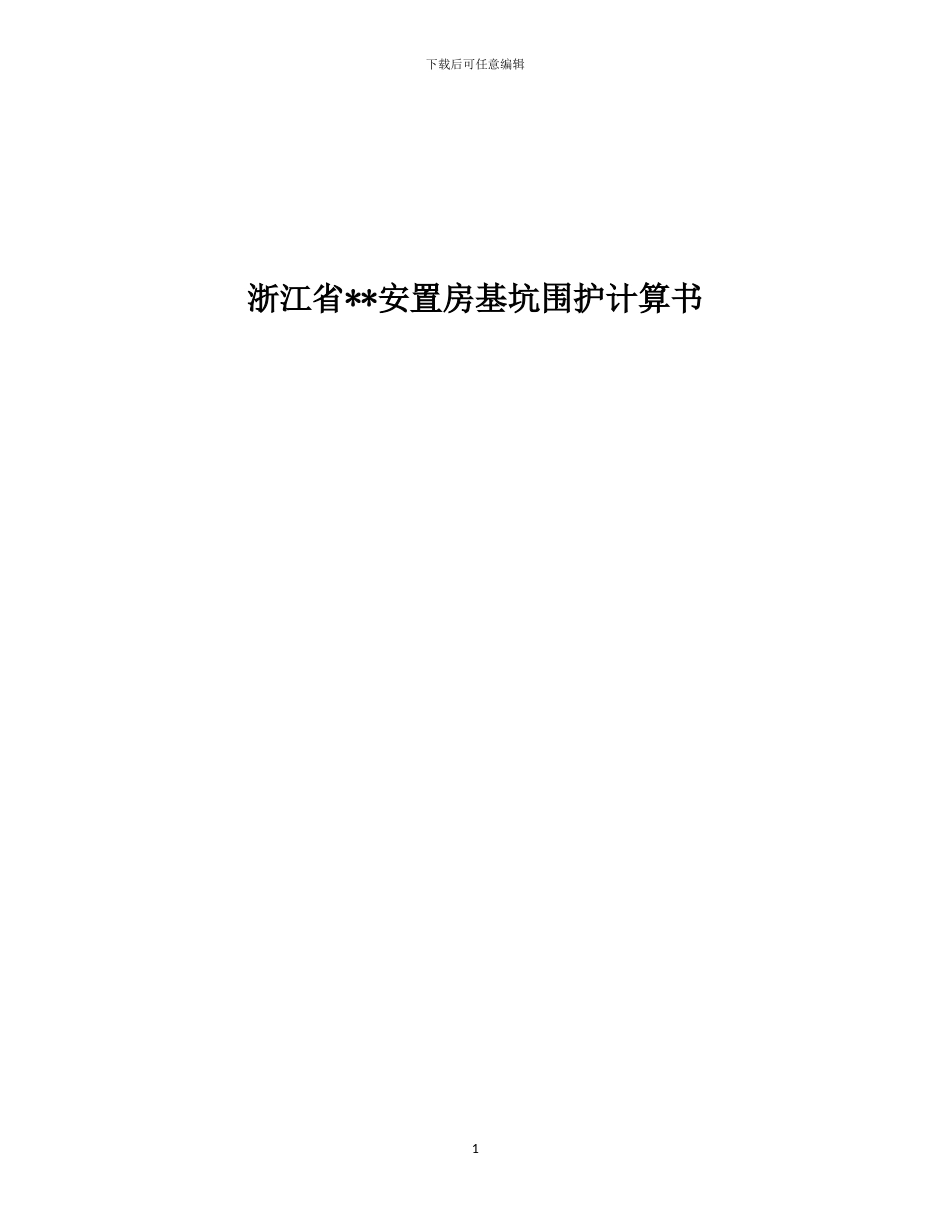

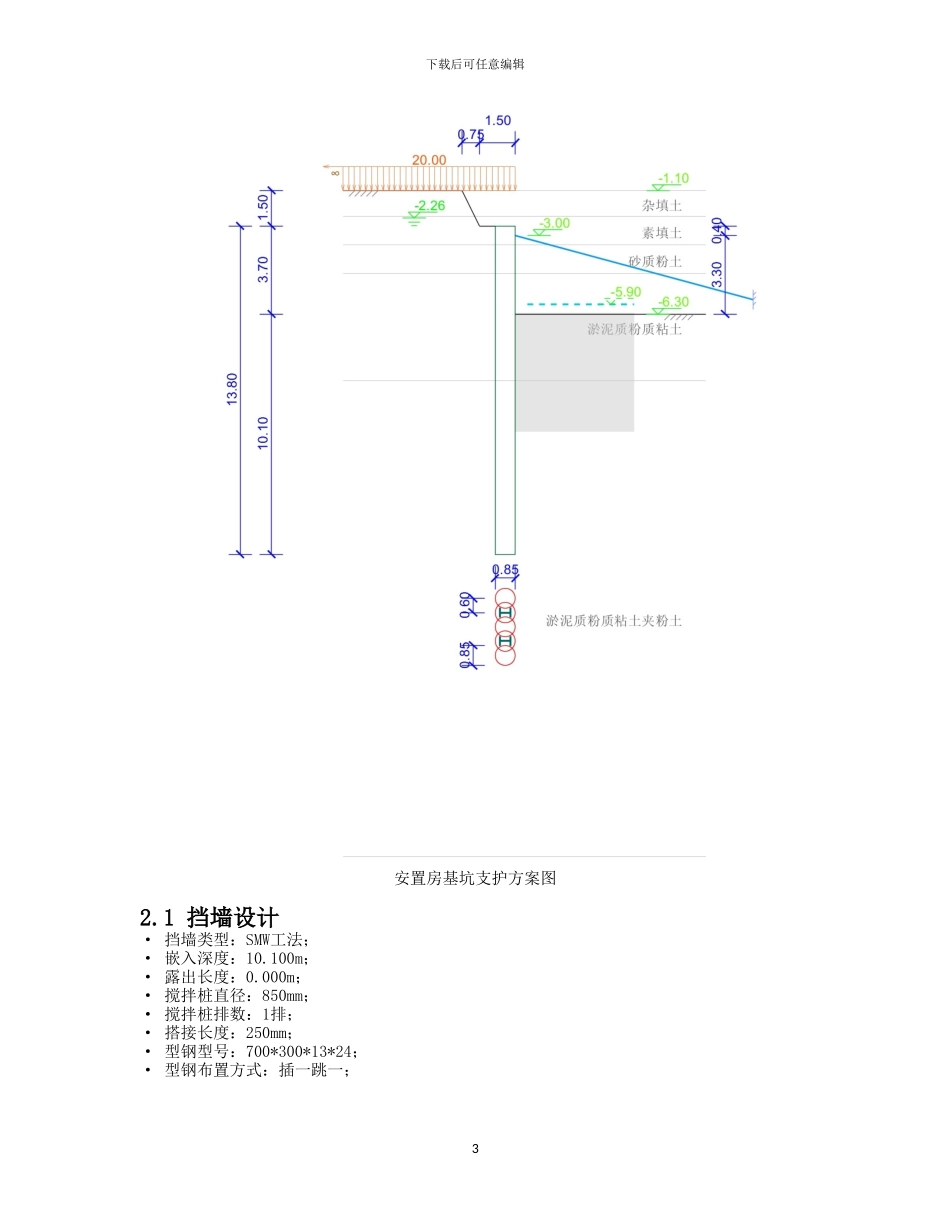

下载后可任意编辑浙江省**安置房基坑围护计算书1下载后可任意编辑Qimstar 同济启明星1 工程概况该基坑设计总深5.2m,按二级基坑 、选用《浙江省标准—建筑基坑工程技术规程(DB33/T1008-2000)》进行设计计算,计算断面编号:1。1.1 土层参数序号土层名称厚度(m)γ(kN/m3)c(kPa)φ(°)1杂填土1.1018.010.00 12.002素填土1.2017.512.00 12.003砂质粉土1.2019.47.00 26.504淤泥质粉质粘土4.5018.311.00 14.505淤泥质粉质粘土夹粉土 20.0017.89.50 15.00续表序号土层名称厚度(m)m(MN/m4)Kmax(MN/m3)分算/合算1杂填土1.101.82.0分算2素填土1.201.92.0分算3砂质粉土1.208.115.0分算4淤泥质粉质粘土4.502.13.0合算5淤泥质粉质粘土夹粉土 20.003.03.0合算地下水位埋深:1.16m。1.2 基坑周边荷载地面超载:20.0kPa2 开挖与支护设计基坑支护方案如图:2下载后可任意编辑安置房基坑支护方案图2.1 挡墙设计· 挡墙类型:SMW工法;· 嵌入深度:10.100m;· 露出长度:0.000m;· 搅拌桩直径:850mm;· 搅拌桩排数:1排;· 搭接长度:250mm;· 型钢型号:700*300*13*24;· 型钢布置方式:插一跳一;3下载后可任意编辑水泥土物理指标:· 重度:19.00kN/m3;· 弹性模量:300000.00kPa;· 无侧限抗压强度标准值:800.00kPa;2.2 放坡设计2.2.1 第1级放坡设计坡面尺寸:坡高1.50m;坡宽0.75m;台宽1.50m。放坡影响方式为: 一。2.3 坑内加固设计第1层,加固深度:5.150m; 加固厚度:5.000m; 加固范围:裙边加固,宽度:5.000m。 加固土的物理指标:c=15.00kPa;φ=18.00°; γ=19.0kN/m3; m=4.0MN/m4; Kmax=0.0MN/m3;2.4 支撑(锚)结构设计本方案设置1道支撑(锚),各层数据如下:第1道支撑(锚)为竖向斜撑, 距墙顶深度0.400m, 工作面超过深度0.500m,预加轴力90.00kN/m,对挡墙的水平约束刚度取50000.0kN/m/m。 该道竖向斜撑具体数据如下:· 斜撑型钢型号:@609*16;· 根数:1;· 水平长度:10.000m;· 水平间距:5.000m;· 斜撑端头支承:铰支座;· 端头支承板厚:0.450m;计算点位置系数:1.000。2.5 换(拆)撑设计序号 换撑距墙顶深度(m)换撑后拆除的支撑预加轴力(kN/m)换撑对桩墙的约束效果14.800第1道支撑0.00水平:固定转动:自由2.6 工况顺序该基坑的施工工况顺序如下图所示:4下载后可任意编辑3 内力变形计算3.1 计算参数水土计算(分算/合算)方法:按土层分/合算;水压力计算方法:静...
