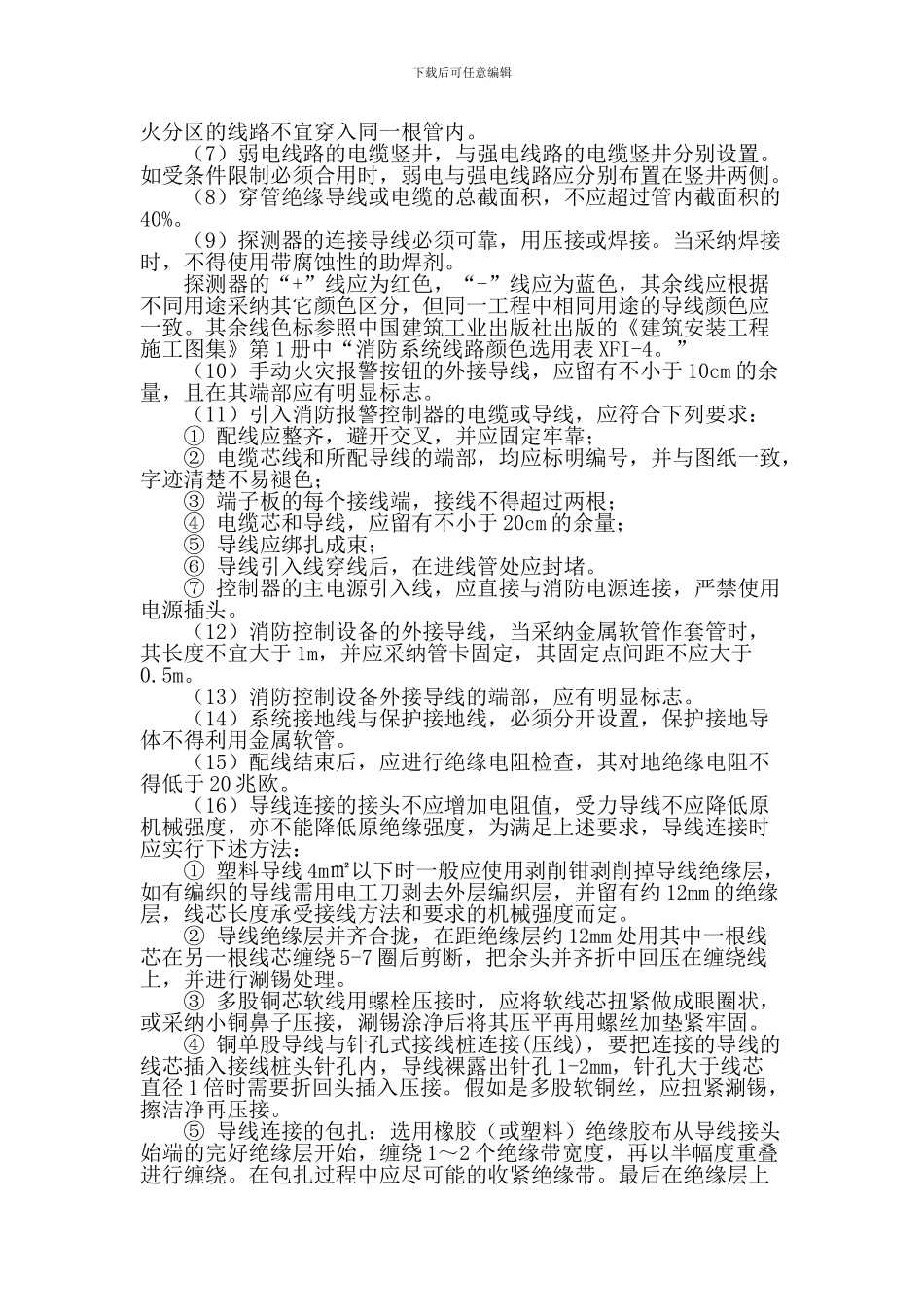

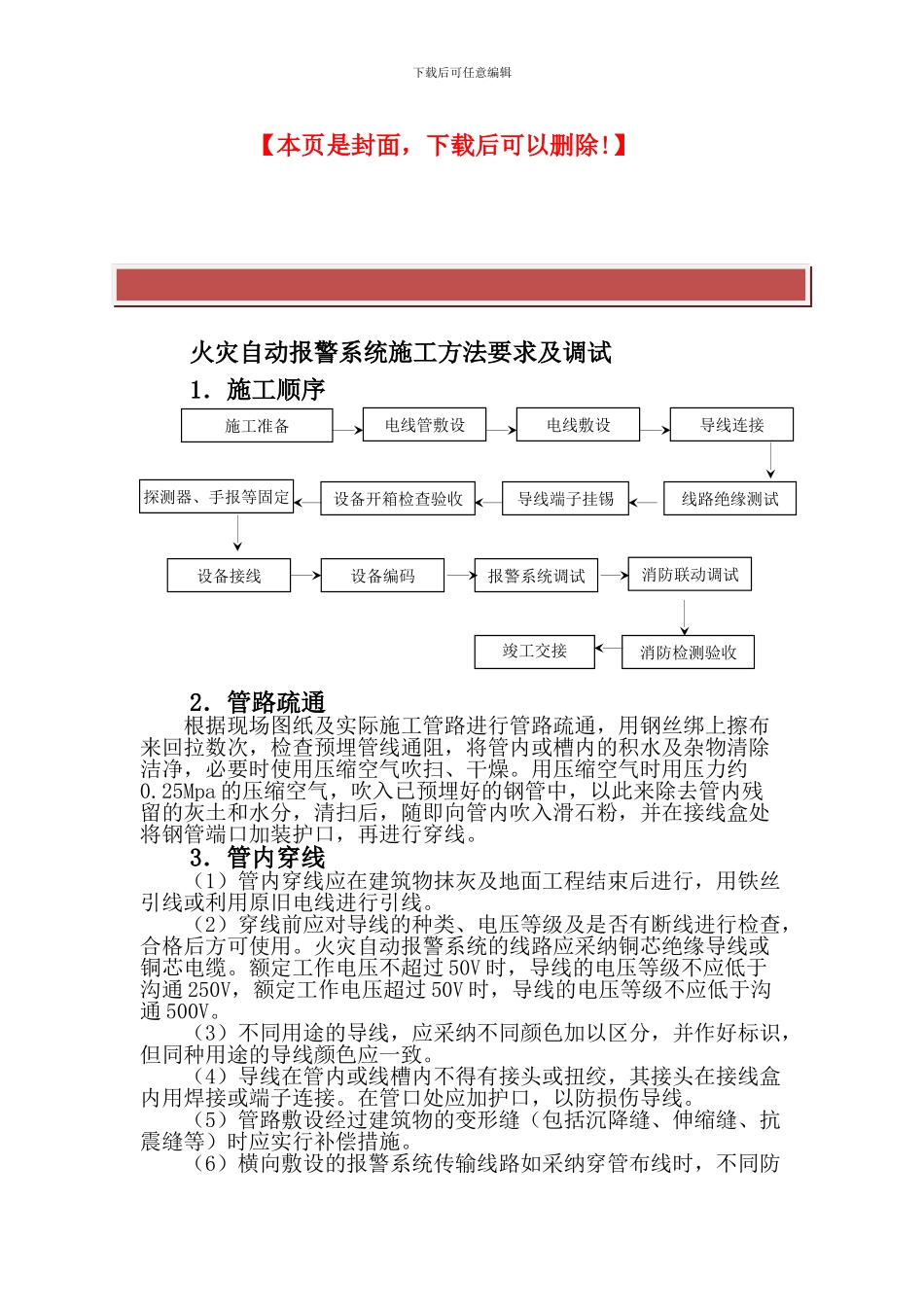

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】火灾自动报警系统施工方法要求及调试1．施工顺序2．管路疏通根据现场图纸及实际施工管路进行管路疏通，用钢丝绑上擦布来回拉数次，检查预埋管线通阻，将管内或槽内的积水及杂物清除洁净，必要时使用压缩空气吹扫、干燥。用压缩空气时用压力约0.25Mpa 的压缩空气，吹入已预埋好的钢管中，以此来除去管内残留的灰土和水分，清扫后，随即向管内吹入滑石粉，并在接线盒处将钢管端口加装护口，再进行穿线。3．管内穿线（1）管内穿线应在建筑物抹灰及地面工程结束后进行，用铁丝引线或利用原旧电线进行引线。（2）穿线前应对导线的种类、电压等级及是否有断线进行检查，合格后方可使用。火灾自动报警系统的线路应采纳铜芯绝缘导线或铜芯电缆。额定工作电压不超过 50V 时，导线的电压等级不应低于沟通 250V，额定工作电压超过 50V 时，导线的电压等级不应低于沟通 500V。（3）不同用途的导线，应采纳不同颜色加以区分，并作好标识，但同种用途的导线颜色应一致。（4）导线在管内或线槽内不得有接头或扭绞，其接头在接线盒内用焊接或端子连接。在管口处应加护口，以防损伤导线。（5）管路敷设经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）时应实行补偿措施。（6）横向敷设的报警系统传输线路如采纳穿管布线时，不同防设备接线设备编码消防联动调试报警系统调试消防检测验收竣工交接施工准备电线管敷设导线连接电线敷设导线端子挂锡线路绝缘测试设备开箱检查验收探测器、手报等固定下载后可任意编辑火分区的线路不宜穿入同一根管内。（7）弱电线路的电缆竖井，与强电线路的电缆竖井分别设置。如受条件限制必须合用时，弱电与强电线路应分别布置在竖井两侧。（8）穿管绝缘导线或电缆的总截面积，不应超过管内截面积的40%。（9）探测器的连接导线必须可靠，用压接或焊接。当采纳焊接时，不得使用带腐蚀性的助焊剂。探测器的“+”线应为红色，“-”线应为蓝色，其余线应根据不同用途采纳其它颜色区分，但同一工程中相同用途的导线颜色应一致。其余线色标参照中国建筑工业出版社出版的《建筑安装工程施工图集》第 1 册中“消防系统线路颜色选用表 XFI-4。”（10）手动火灾报警按钮的外接导线，应留有不小于 10cm 的余量，且在其端部应有明显标志。（11）引入消防报警控制器的电缆或导线，应符合下列要求：① 配线应...
