消防水池防腐设计施工方案VIP免费

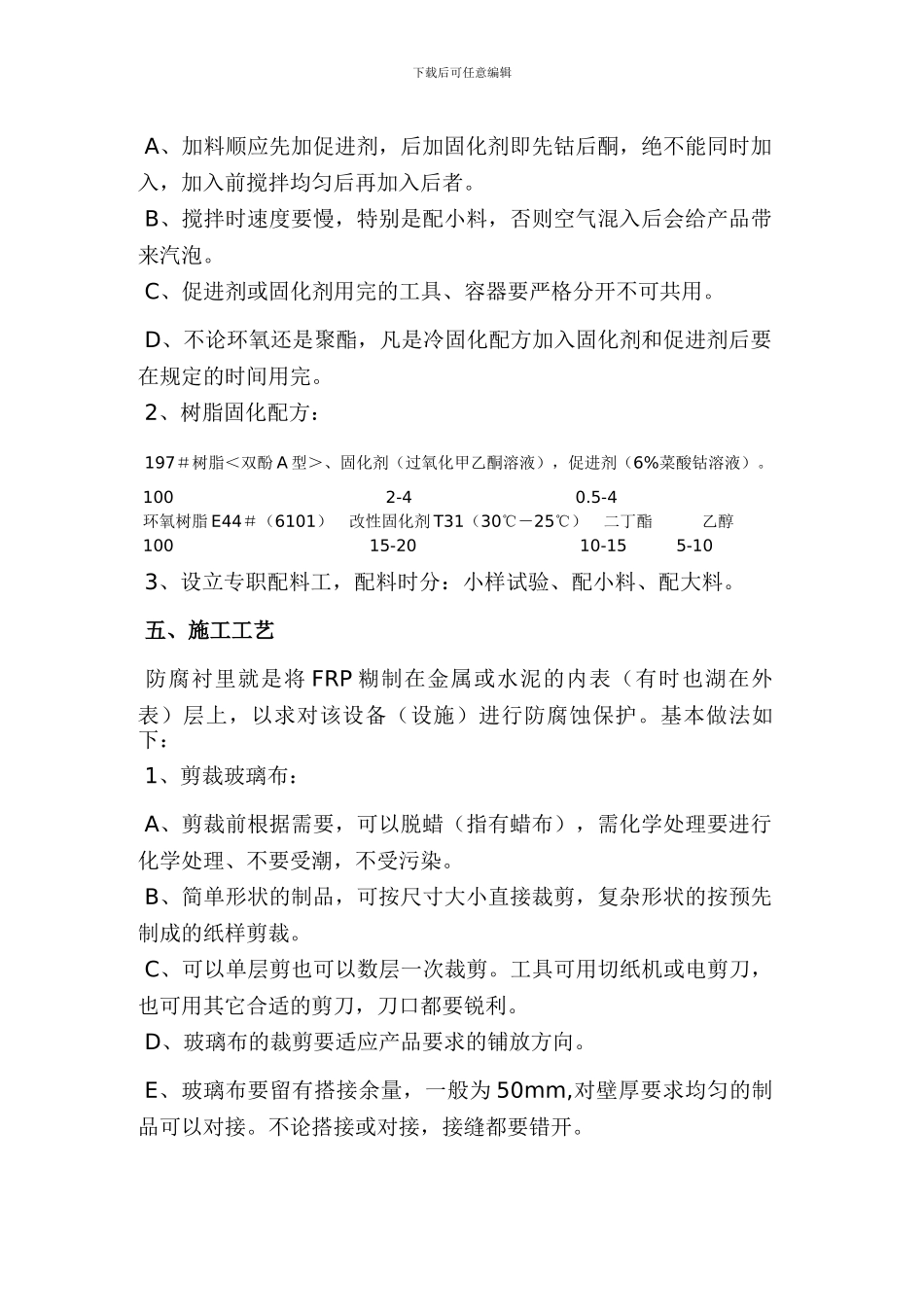

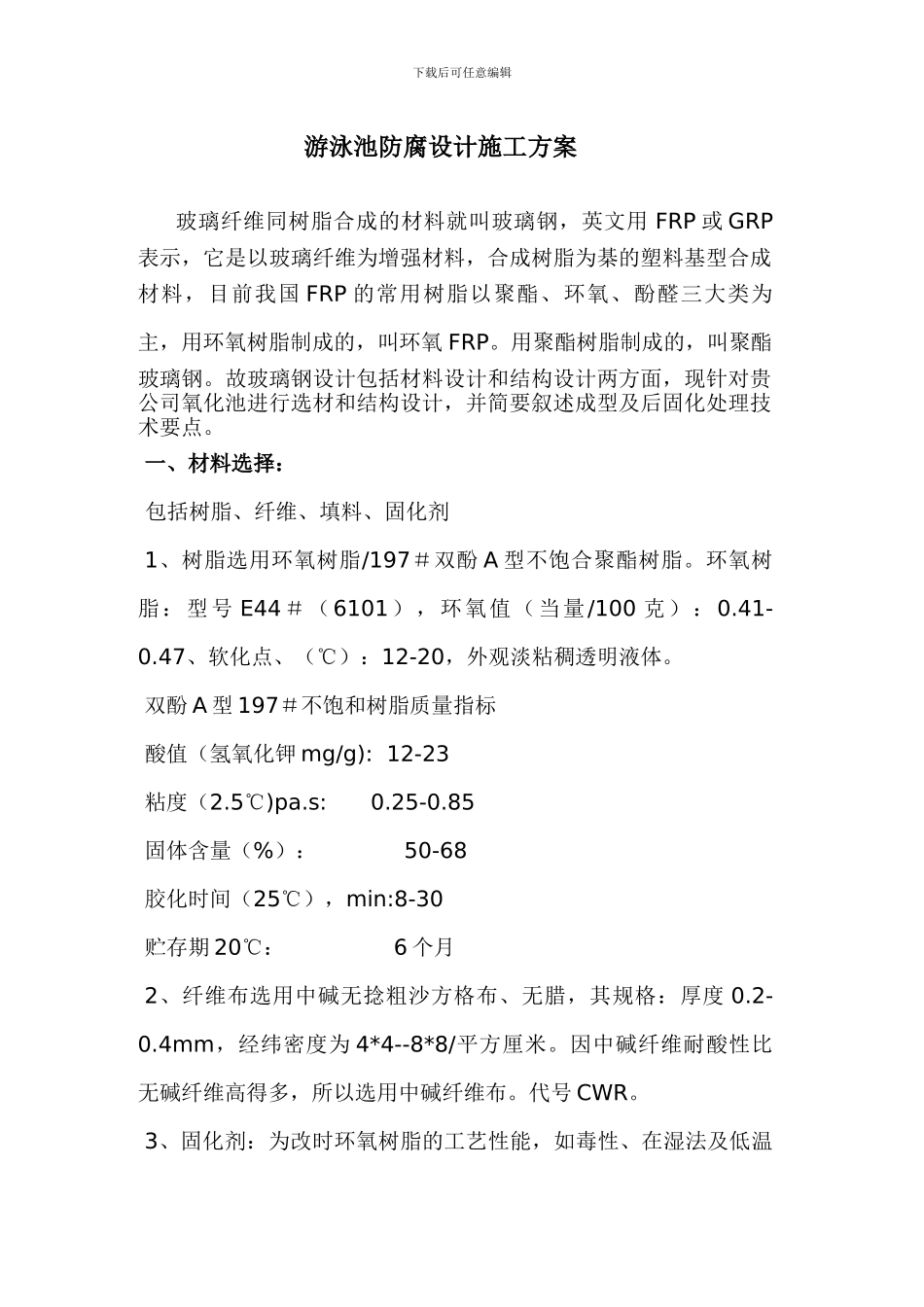

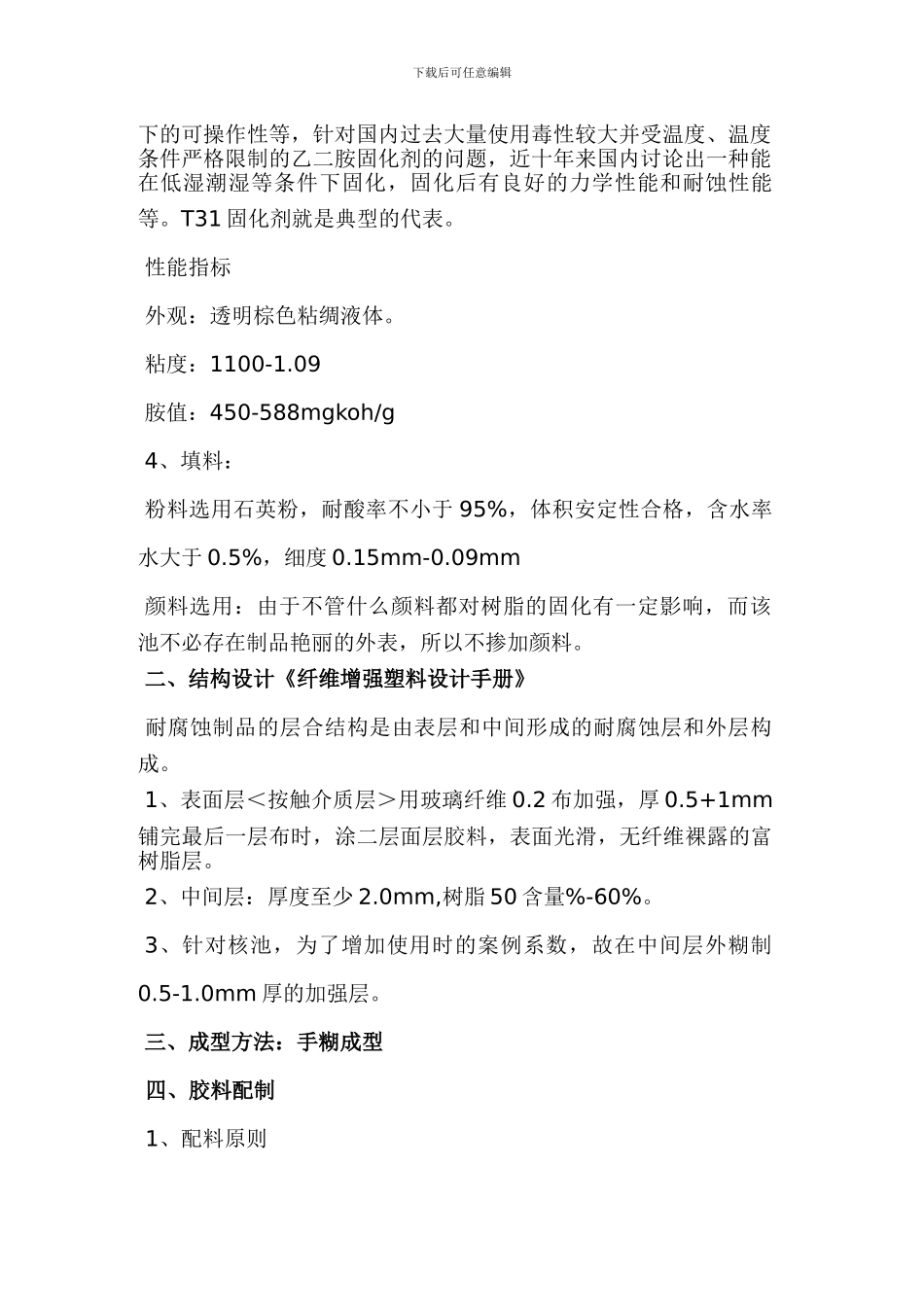

下载后可任意编辑 游泳池防腐设计施工方案 玻璃纤维同树脂合成的材料就叫玻璃钢，英文用 FRP 或 GRP表示，它是以玻璃纤维为增强材料，合成树脂为棊的塑料基型合成材料，目前我国 FRP 的常用树脂以聚酯、环氧、酚醛三大类为主，用环氧树脂制成的，叫环氧 FRP。用聚酯树脂制成的，叫聚酯玻璃钢。故玻璃钢设计包括材料设计和结构设计两方面，现针对贵公司氧化池进行选材和结构设计，并简要叙述成型及后固化处理技术要点。 一、材料选择： 包括树脂、纤维、填料、固化剂 1、树脂选用环氧树脂/197＃双酚 A 型不饱合聚酯树脂。环氧树脂：型号 E44＃（6101），环氧值（当量/100 克）：0.41-0.47、软化点、（℃）：12-20，外观淡粘稠透明液体。 双酚 A 型 197＃不饱和树脂质量指标 酸值（氢氧化钾 mg/g): 12-23 粘度（2.5℃)pa.s: 0.25-0.85 固体含量（%）： 50-68 胶化时间（25℃），min:8-30 贮存期 20℃： 6 个月 2、纤维布选用中碱无捻粗沙方格布、无腊，其规格：厚度 0.2-0.4mm，经纬密度为 4*4--8*8/平方厘米。因中碱纤维耐酸性比无碱纤维高得多，所以选用中碱纤维布。代号 CWR。 3、固化剂：为改时环氧树脂的工艺性能，如毒性、在湿法及低温下载后可任意编辑下的可操作性等，针对国内过去大量使用毒性较大并受温度、温度条件严格限制的乙二胺固化剂的问题，近十年来国内讨论出一种能在低湿潮湿等条件下固化，固化后有良好的力学性能和耐蚀性能等。T31 固化剂就是典型的代表。 性能指标 外观：透明棕色粘绸液体。 粘度：1100-1.09 胺值：450-588mgkoh/g 4、填料： 粉料选用石英粉，耐酸率不小于 95%，体积安定性合格，含水率水大于 0.5%，细度 0.15mm-0.09mm 颜料选用：由于不管什么颜料都对树脂的固化有一定影响，而该池不必存在制品艳丽的外表，所以不掺加颜料。 二、结构设计《纤维增强塑料设计手册》 耐腐蚀制品的层合结构是由表层和中间形成的耐腐蚀层和外层构成。 1、表面层＜按触介质层＞用玻璃纤维 0.2 布加强，厚 0.5+1mm铺完最后一层布时，涂二层面层胶料，表面光滑，无纤维裸露的富树脂层。 2、中间层：厚度至少 2.0mm,树脂 50 含量%-60%。 3、针对核池，为了增加使用时的案例系数，故在中间层外糊制0.5-1.0mm 厚的加强层。 三、成型方法：手糊成型 四、胶料配制 1、配料原则下载后可任意编辑 A、加料顺应先加促进剂，后加固化剂即先钴后酮，绝不能同时加入，加入前搅拌...
