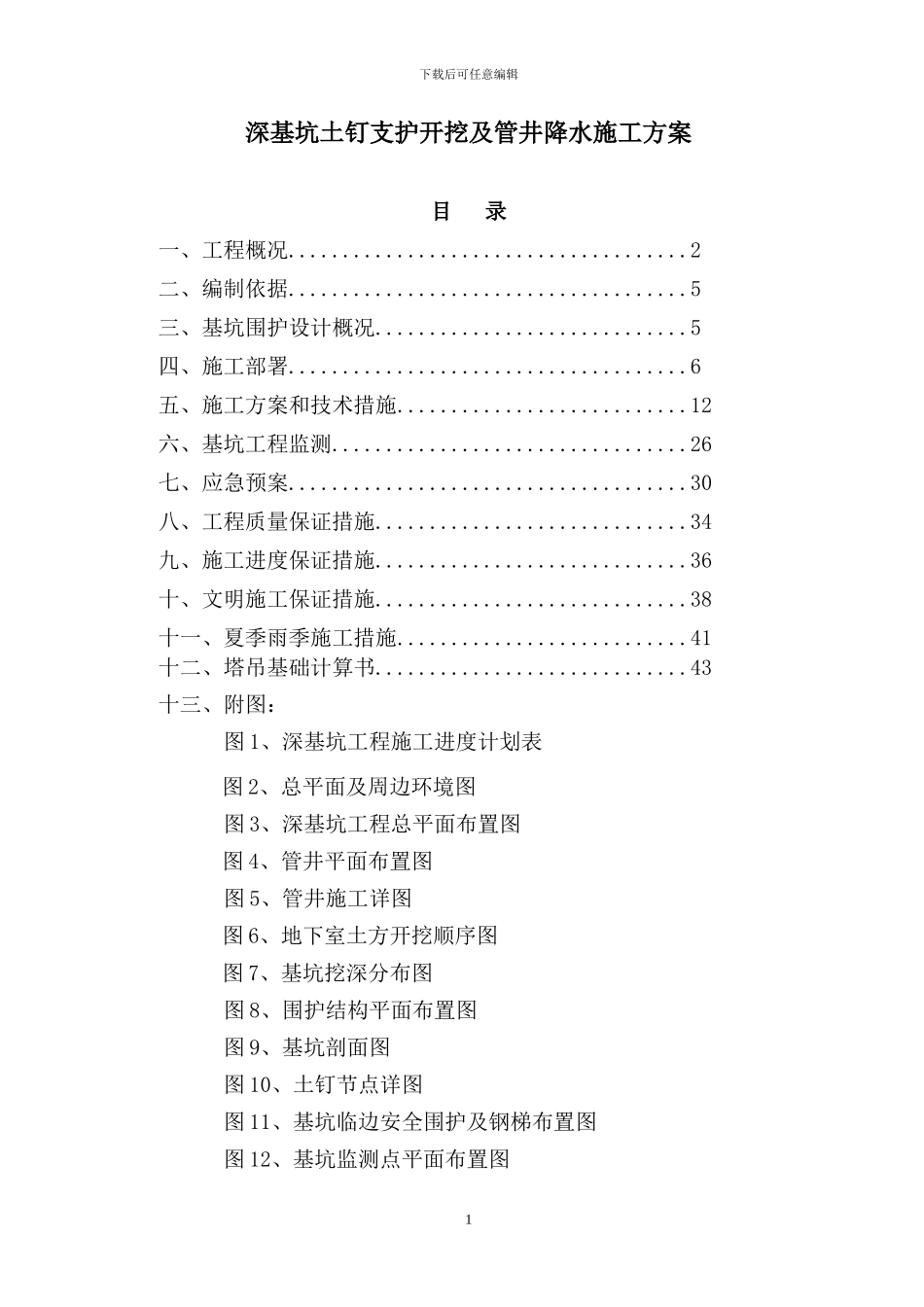

1下载后可任意编辑深基坑土钉支护开挖及管井降水施工方案目 录 一、工程概况.....................................2 二、编制依据.....................................5 三、基坑围护设计概况.............................5 四、施工部署.....................................6 五、施工方案和技术措施...........................12 六、基坑工程监测.................................26 七、应急预案.....................................30 八、工程质量保证措施.............................34 九、施工进度保证措施.............................36 十、文明施工保证措施.............................38十一、夏季雨季施工措施...........................41十二、塔吊基础计算书.............................43十三、附图： 图 1、深基坑工程施工进度计划表 图 2、总平面及周边环境图 图 3、深基坑工程总平面布置图 图 4、管井平面布置图 图 5、管井施工详图 图 6、地下室土方开挖顺序图 图 7、基坑挖深分布图 图 8、围护结构平面布置图 图 9、基坑剖面图 图 10、土钉节点详图 图 11、基坑临边安全围护及钢梯布置图 图 12、基坑监测点平面布置图2下载后可任意编辑 图 13、地基土物理力学性能指标及设计参数表 图 14、地质报告剖面图 一、工程概况 1、项目名称及各参建单位 工程名称：XX 第四中学中外合作高中部国际沟通中心 建设地点：XX 经济开发区 XX 第四中学的西北角 建设单位: XX 省 XX 第四中学 设计单位: XX 当代建筑设计讨论院 监理单位: XXXX 建筑监理有限公司 勘察单位: XX 市勘察设计讨论院 施工单位：XXXX 建设有限公司 质安监督单位：XX 经济技术开发区建设工程质量安全监督站 质量目标：合格，争创“西湖杯” 安全目标：无伤亡事故，安全文明要求：XX 市安全文明施工标准化施工场地。 工期目标：540 日历天。 2、工程设计概况本工程建筑基底面积 2146.68 m2，总建筑面积为 14708m2 ，地下室建筑面积为 3104.54m2（人防面积 1980.74 m2）。主楼 12 层及 1~3 层的裙房，地下室一层，楼高 48.95m。本工程±0.000 相当于黄海标高 7.13 m，室外地坪自然标高为-0.50m、-0.80m。本工程桩全部采纳钻孔灌注桩，直径为Φ800，有效桩长约为 45-47m，共计 155 根。地下室底板为有梁筏型基础底板，底板厚度为 450 厚，底板、墙板、...
