深基坑支护-施工方案-★VIP免费

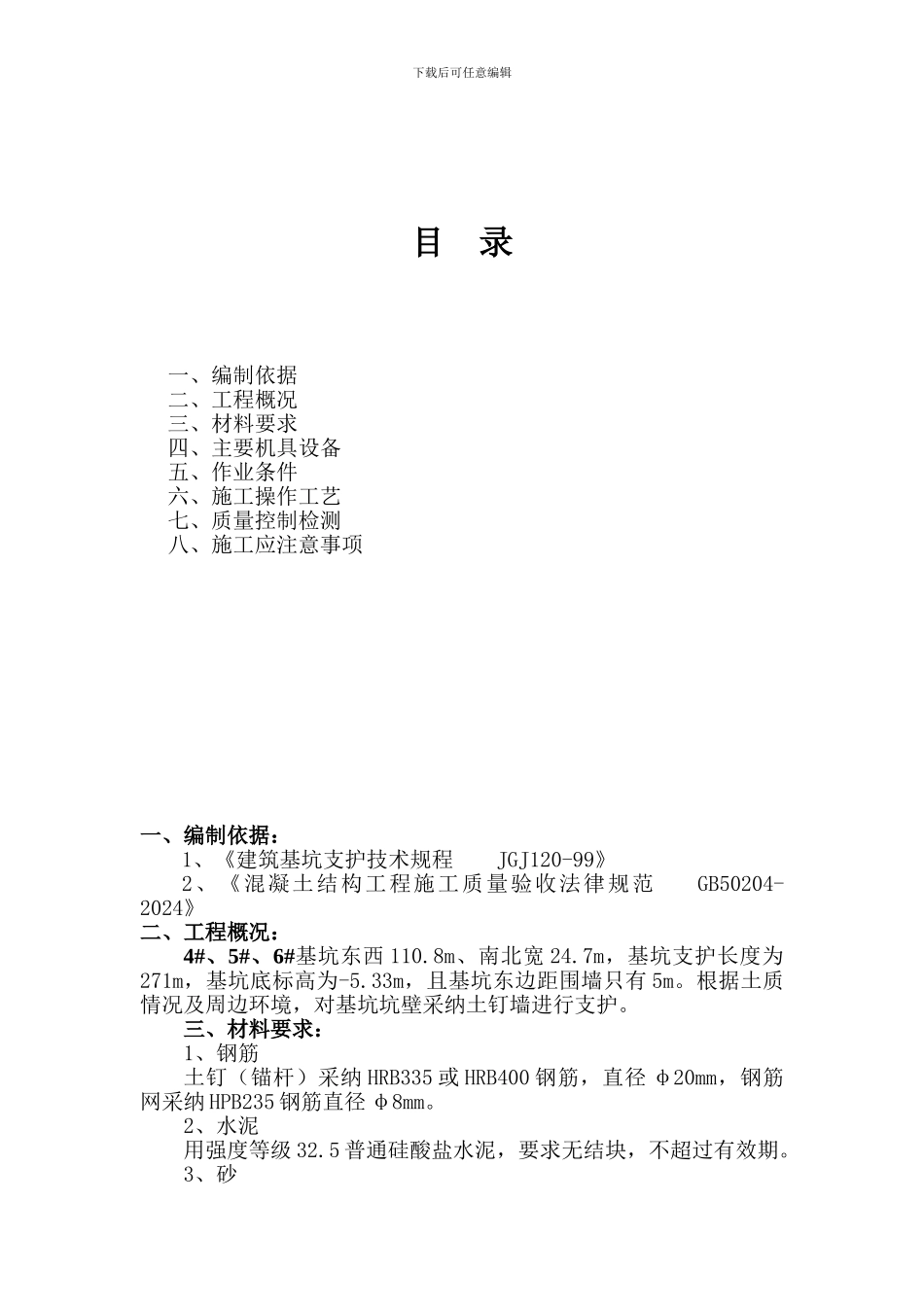

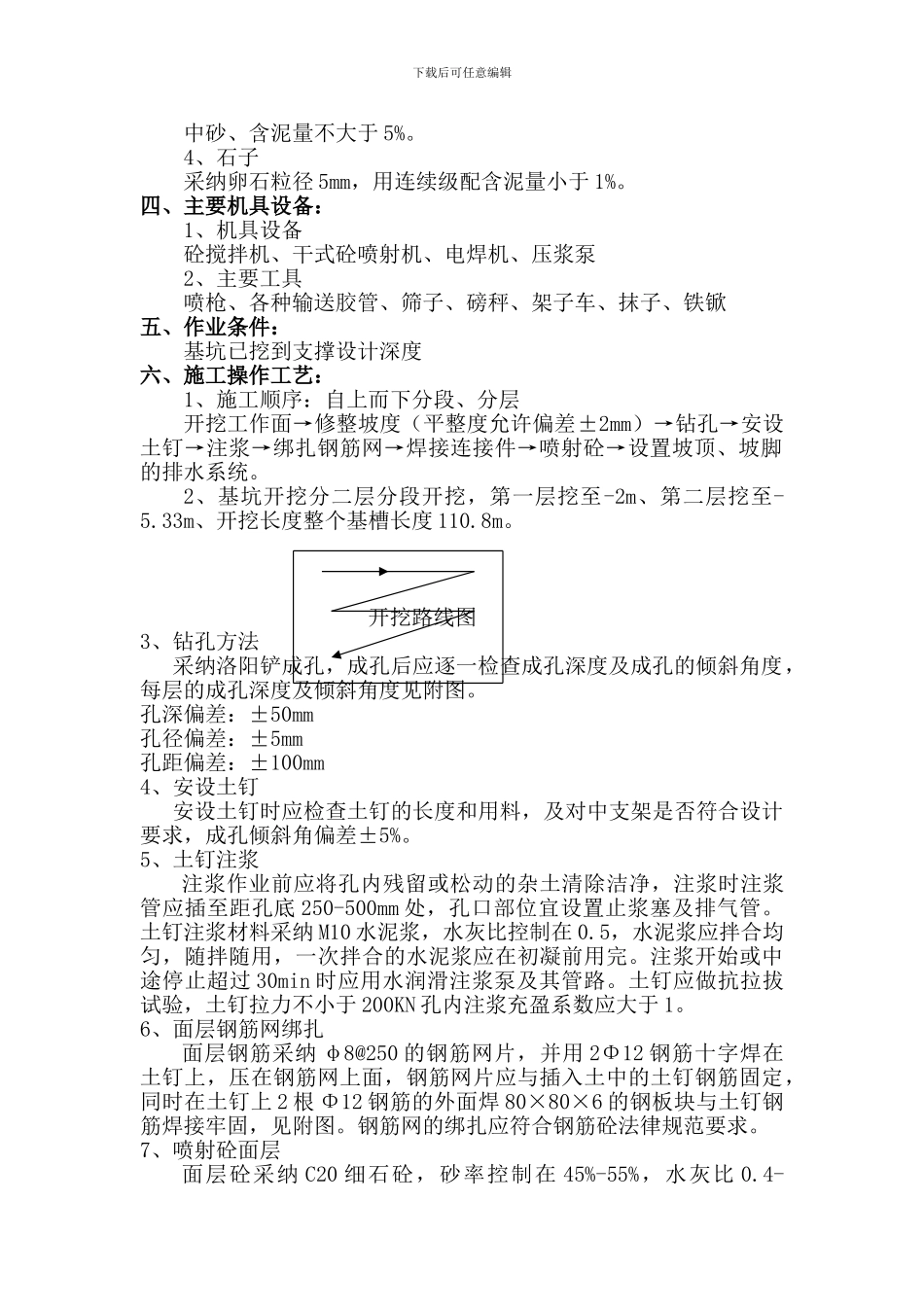

下载后可任意编辑目 录一、编制依据二、工程概况三、材料要求四、主要机具设备五、作业条件六、施工操作工艺七、质量控制检测八、施工应注意事项一、编制依据：1、《建筑基坑支护技术规程 JGJ120-99》2、《混凝土结构工程施工质量验收法律规范 GB50204-2024》二、工程概况：4#、5#、6#基坑东西 110.8m、南北宽 24.7m，基坑支护长度为271m，基坑底标高为-5.33m，且基坑东边距围墙只有 5m。根据土质情况及周边环境，对基坑坑壁采纳土钉墙进行支护。三、材料要求：1、钢筋土钉（锚杆）采纳 HRB335 或 HRB400 钢筋，直径 φ20mm，钢筋网采纳 HPB235 钢筋直径 φ8mm。2、水泥用强度等级 32.5 普通硅酸盐水泥，要求无结块，不超过有效期。3、砂下载后可任意编辑中砂、含泥量不大于 5%。4、石子采纳卵石粒径 5mm，用连续级配含泥量小于 1%。四、主要机具设备：1、机具设备砼搅拌机、干式砼喷射机、电焊机、压浆泵2、主要工具喷枪、各种输送胶管、筛子、磅秤、架子车、抹子、铁锨五、作业条件：基坑已挖到支撑设计深度六、施工操作工艺：1、施工顺序：自上而下分段、分层开挖工作面→修整坡度（平整度允许偏差±2mm）→钻孔→安设土钉→注浆→绑扎钢筋网→焊接连接件→喷射砼→设置坡顶、坡脚的排水系统。2、基坑开挖分二层分段开挖，第一层挖至-2m、第二层挖至-5.33m、开挖长度整个基槽长度 110.8m。 开挖路线图3、钻孔方法采纳洛阳铲成孔，成孔后应逐一检查成孔深度及成孔的倾斜角度，每层的成孔深度及倾斜角度见附图。孔深偏差：±50mm孔径偏差：±5mm孔距偏差：±100mm4、安设土钉安设土钉时应检查土钉的长度和用料，及对中支架是否符合设计要求，成孔倾斜角偏差±5%。5、土钉注浆注浆作业前应将孔内残留或松动的杂土清除洁净，注浆时注浆管应插至距孔底 250-500mm 处，孔口部位宜设置止浆塞及排气管。土钉注浆材料采纳 M10 水泥浆，水灰比控制在 0.5，水泥浆应拌合均匀，随拌随用，一次拌合的水泥浆应在初凝前用完。注浆开始或中途停止超过 30min 时应用水润滑注浆泵及其管路。土钉应做抗拉拔试验，土钉拉力不小于 200KN 孔内注浆充盈系数应大于 1。6、面层钢筋网绑扎面层钢筋采纳 φ8@250 的钢筋网片，并用 2Φ12 钢筋十字焊在土钉上，压在钢筋网上面，钢筋网片应与插入土中的土钉钢筋固定，同时在土钉上 2 根 Φ12 钢筋的外面焊 80×80×6 的钢板块与土钉钢筋焊接牢固，见附图。钢筋网的绑扎应符合钢筋砼...
