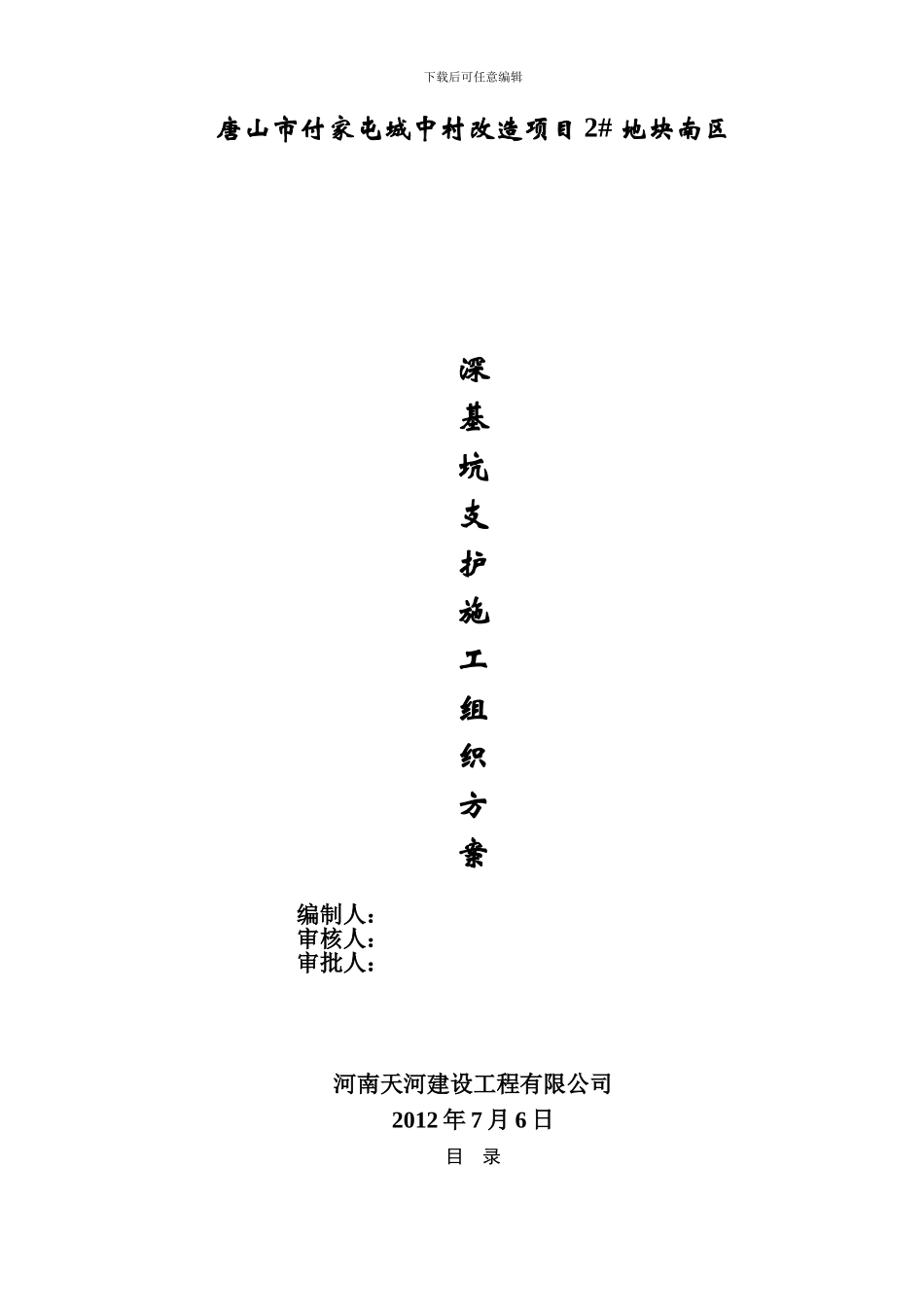

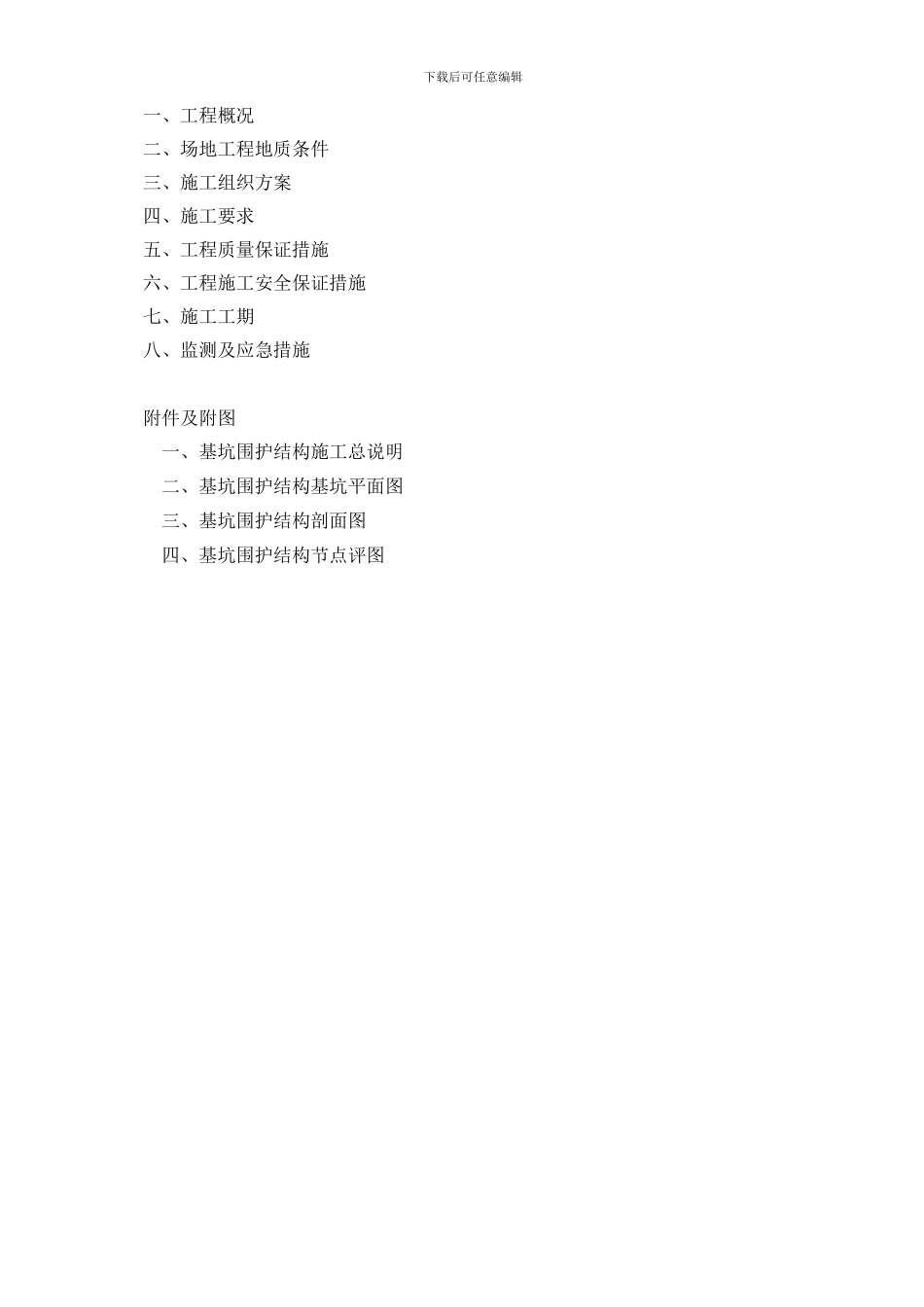

下载后可任意编辑唐山市付家屯城中村改造项目 2# 地块南区深基坑支护施工组织方案编制人：审核人：审批人：河南天河建设工程有限公司2012 年 7 月 6 日目 录下载后可任意编辑一、工程概况二、场地工程地质条件三、施工组织方案四、施工要求五、工程质量保证措施六、工程施工安全保证措施七、施工工期八、监测及应急措施附件及附图 一、基坑围护结构施工总说明 二、基坑围护结构基坑平面图 三、基坑围护结构剖面图 四、基坑围护结构节点评图下载后可任意编辑 一、工程概况该工程场地位于华岩路与卫国路北段建筑面积 34 万平方米，详见附表
杭州浙大中荷土木工程技术有限公司，总承包单位为浙江耀江建设集团有限公司
二、场地工程地质条件详见勘察室提供的《唐山市付家屯平该项目岩土工程勘察报告》
三、施工组织方案（一）施工工艺流程1、按设计要求制作锚管件，长度 9 米，并焊接 Φ89 锥头
2、土钉墙施工挖土应分层分段进行，作业面宽度应大于锚杆长度
3、修整坡面，第一次喷射砼，厚度为 30—50mm
4、用气动设备击入锚管，并控制入土角度 10°，用挤压泵对锚管件进行注浆
5、铺设钢筋网片
6、设置锁定锚头
7、第二次喷射混凝土至设计厚度
重复 1——8 至完成整个待加固边坡护壁

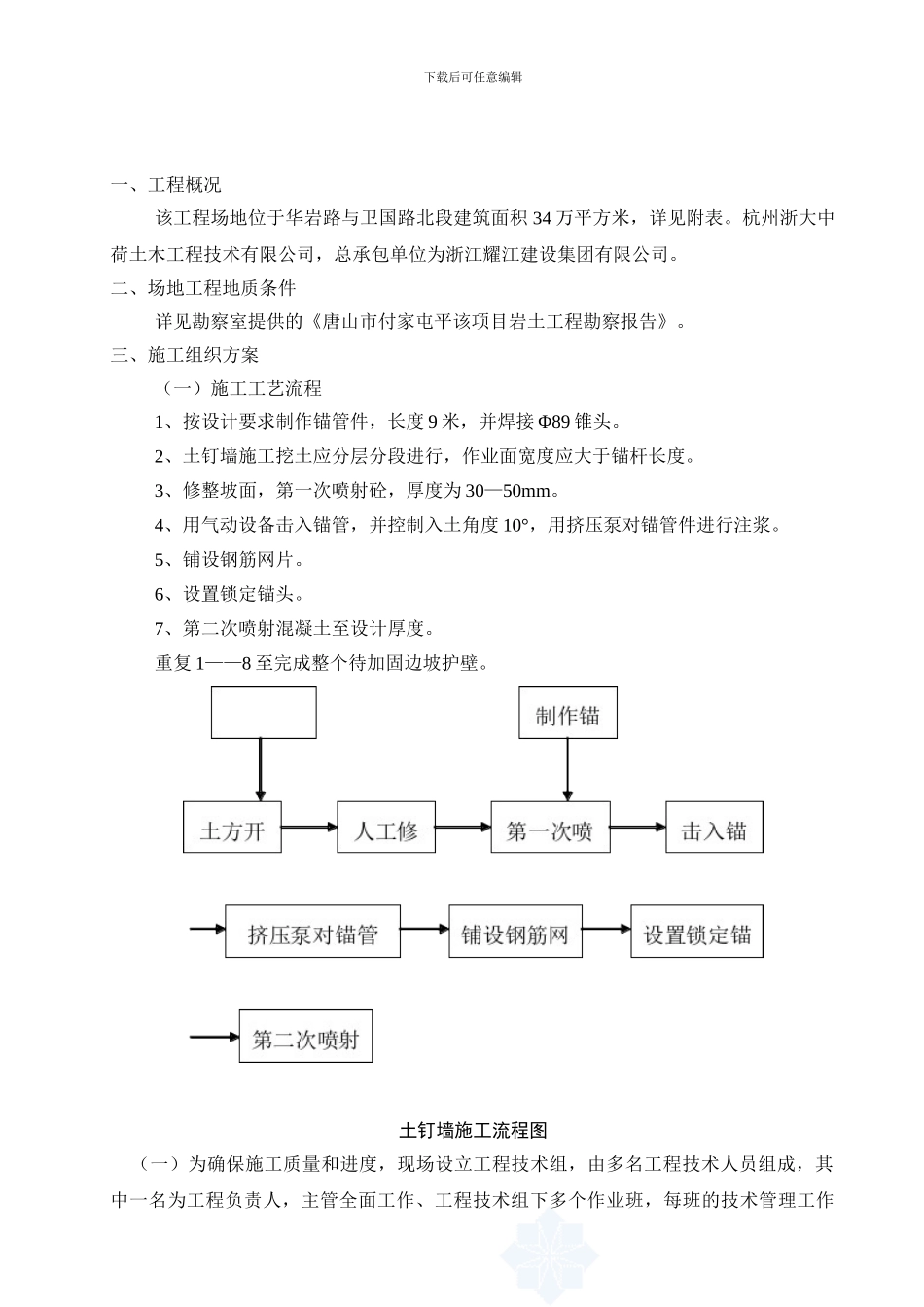

土钉墙施工流程图 （一）为确保施工质量和进度，现场设立工程技术组，由多名工程技术人员组成，其中一名为工程负责人，主管全面工作、工程技术组下多个作业班，每班的技术管理工作下载后可任意编辑由技术人员和班长共同负责
1、施工人员配备 （1）造孔作业班或作业班 16 人
（2）铺设钢筋网及喷射砼班 10 人
（3）测量员、安全员 2 人
（4）电工 1 人
2、施工机具配备（1）空压机 1 台（2）混凝土喷射机 1 台（3）注浆泵 1 台（4）砂浆搅拌机 1 台（5）切割机 1 台（6）电焊机 1 台（7）高压水管 200m（8）电
