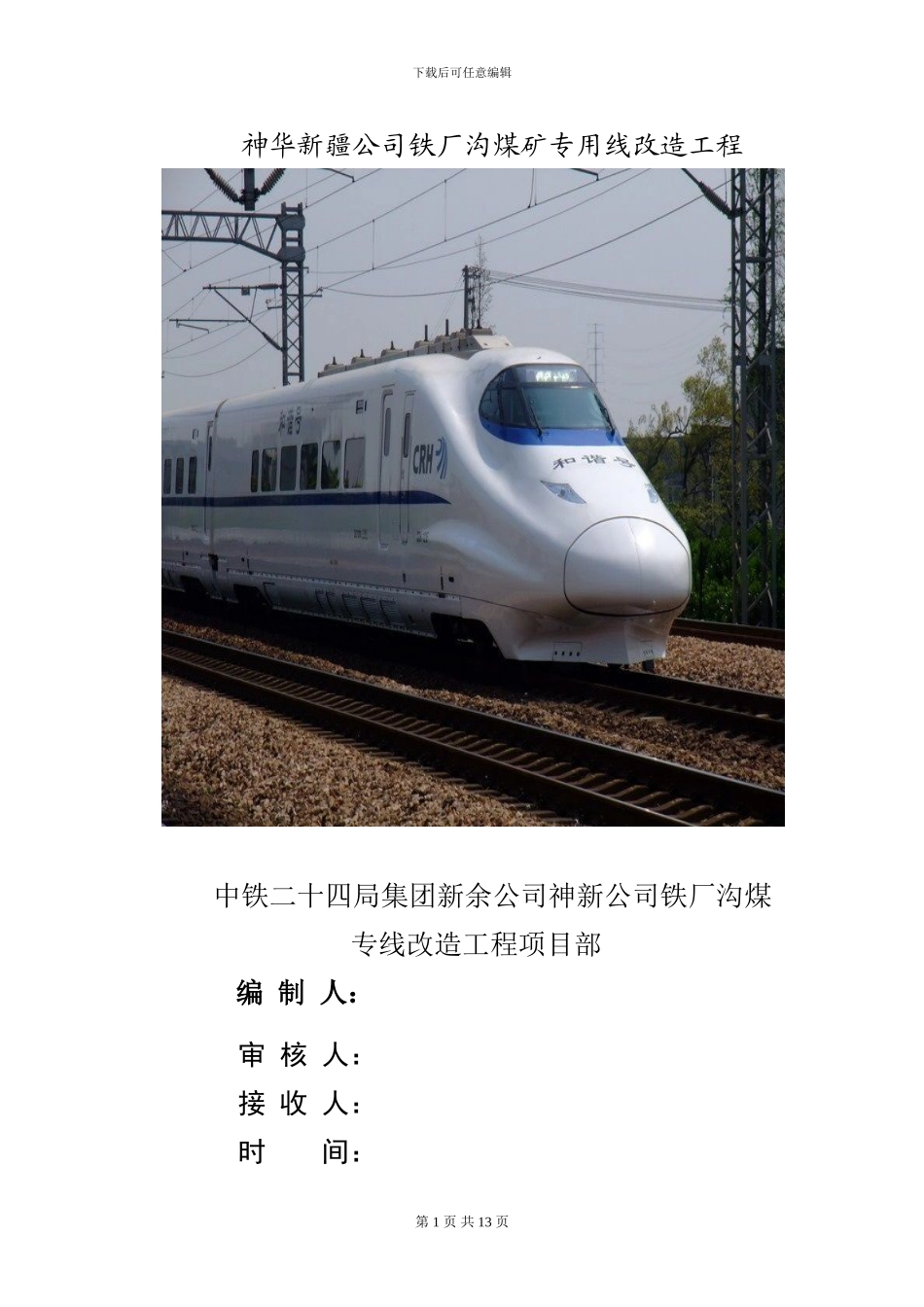

下载后可任意编辑神华新疆公司铁厂沟煤矿专用线改造工程中铁二十四局集团新余公司神新公司铁厂沟煤专线改造工程项目部编 制 人： 审 核 人： 接 收 人： 时 间：第 1 页 共 13 页下载后可任意编辑挡土墙施工作业指导书一、编制依据1.《铁路混凝土工程施工技术指南》 （TZ210-2024）；2.《铁路混凝土结构耐久性设计暂行规定》（铁建设[2024]160号）；3.《铁路混凝土与砌体工程施工质量验收标准》 (TB10424-2024)；4、《客货共线铁路路基工程施工技术指南》（TZ02-2024）5.新疆铁道勘察设计院提供的铁厂沟煤矿铁路专用线改造工程Ⅰ类变更施工图纸及文字资料。6、适用里程：DK29+700~DK30+015 左侧挡土墙。二、编制原则1、严格遵守国家、铁道部和省政府的政策、法规、条例。2、根据国家的法律法规要求，做好施工期间的安全工作，尤其是行车安全。3、采纳新工艺、新技术，提高施工效率，保证工程质量。三、施工步骤及方法1.基坑挖土方：挖基土方采纳挖掘机及人工配合进行开挖。挖基配合墙体施工分段进行，先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度，最好用 1m3 反铲挖掘机开挖，多余的土方装车外运弃土。在施工过程中，应根据实际需要设置排水沟及集水抗进行施工排水，保证工作面干燥以及基底不被水浸泡。2.地基处理：按设计要求地基采纳三七灰土处理，处理后报请监理工程师批准后，才进行施工。3.现浇混凝土基础：按挡土墙分段长，整段进行一次性浇筑，在清理好的垫层表面测量放线，立模浇筑。4.现浇墙身混凝土：挡土墙与基础的结合面，应按施工缝处理，即先进行凿毛，将松散部分的混凝土及浮浆凿除，并用水清洗洁净，然后架立墙身模板，混凝土开始浇筑时，先在结合面上刷一层水泥第 2 页 共 13 页下载后可任意编辑浆或垫一层 2~3 公分厚的 1：2 水泥砂浆再浇筑墙身混凝土。1)模板工程：墙身模板建议采纳竹胶板拼装，竖枋用 8×10cm枋间距为 40cm，用钢管作围楞，用 8×10cm 的木枋作斜撑进行支撑，侧模用 ф16 的螺栓对拉定位，螺栓间距为 80cm，螺栓穿孔可采纳内径为 20—25cm 的硬塑料管，拆模时，将螺栓拔出，再用 1:2 水泥砂浆堵塞螺栓孔，墙身模板视高度情况分一次立模到顶和二次立模的办法，一般 4 米高之内为一次立模，超过 4 米高的可分二次立模，亦可一次立模。2)混凝土浇筑：混凝土由搅拌厂加工，用混凝土运输车运至现场，在墙顶搭设平台，用泵送混凝土至平...
