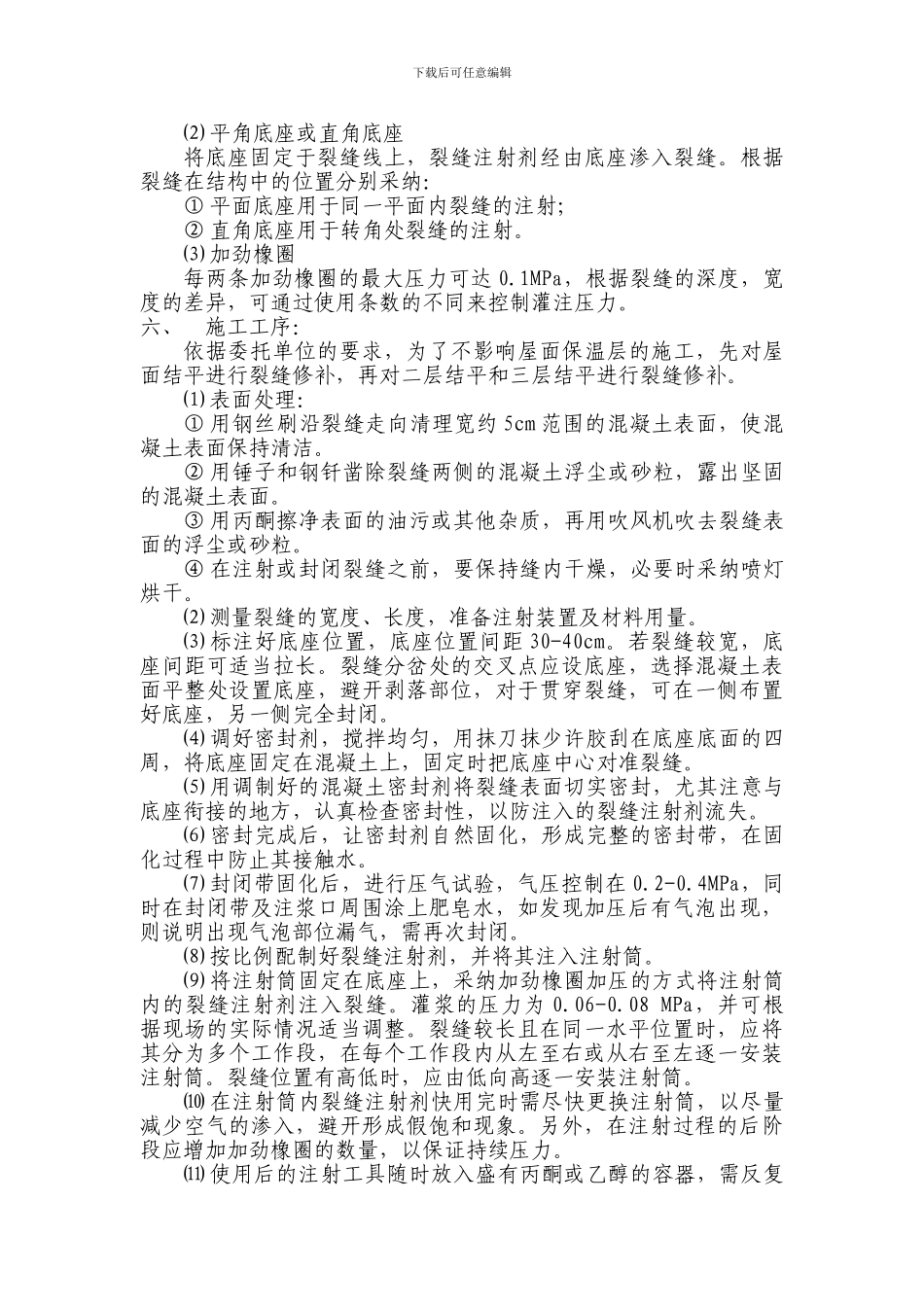

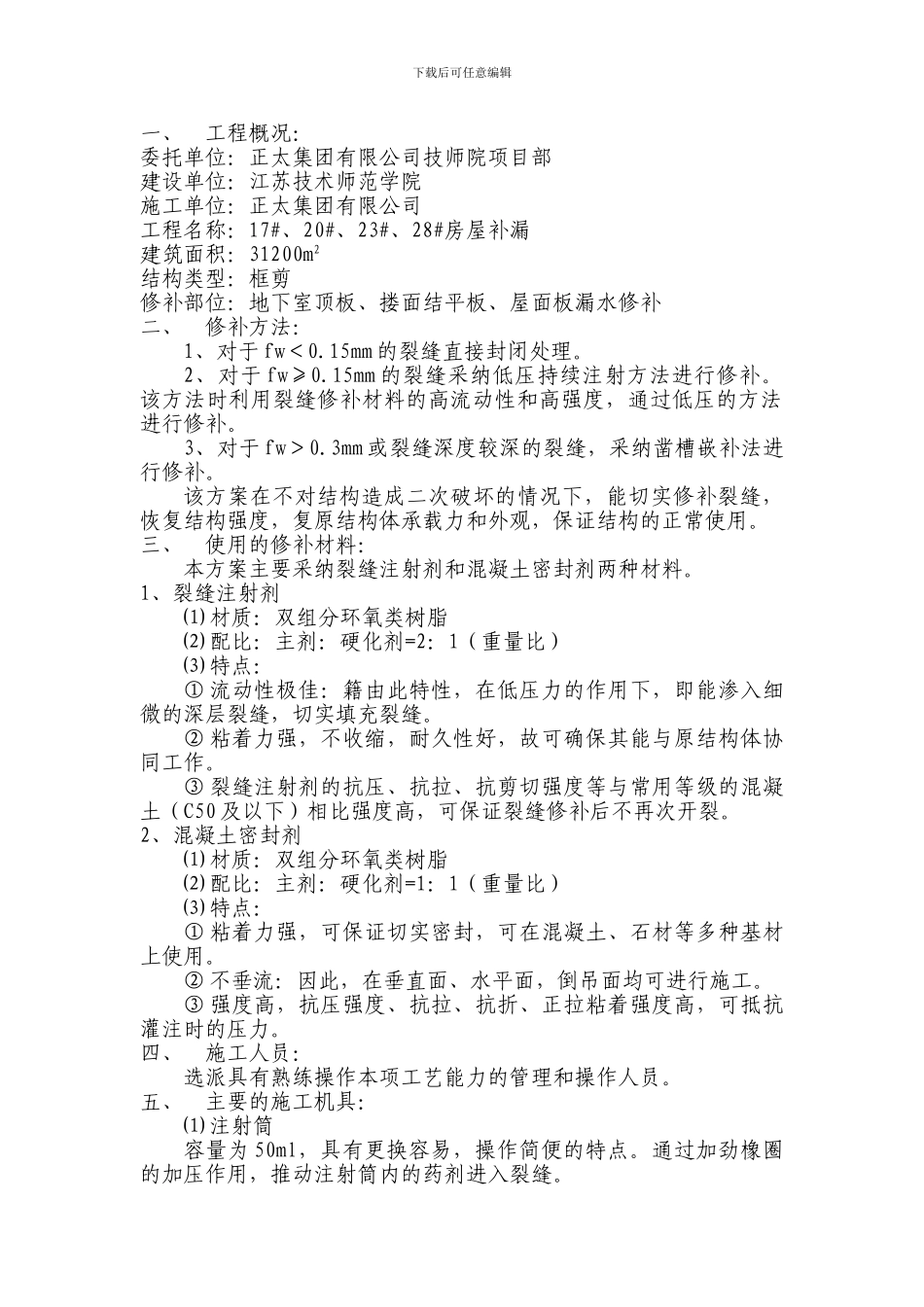

下载后可任意编辑一、工程概况：委托单位：正太集团有限公司技师院项目部建设单位：江苏技术师范学院施工单位：正太集团有限公司工程名称：17#、20#、23#、28#房屋补漏建筑面积：31200m2结构类型：框剪修补部位：地下室顶板、搂面结平板、屋面板漏水修补二、修补方法：1、对于 fw＜0.15mm 的裂缝直接封闭处理。2、对于 fw≥0.15mm 的裂缝采纳低压持续注射方法进行修补。该方法时利用裂缝修补材料的高流动性和高强度，通过低压的方法进行修补。3、对于 fw＞0.3mm 或裂缝深度较深的裂缝，采纳凿槽嵌补法进行修补。该方案在不对结构造成二次破坏的情况下，能切实修补裂缝，恢复结构强度，复原结构体承载力和外观，保证结构的正常使用。三、使用的修补材料：本方案主要采纳裂缝注射剂和混凝土密封剂两种材料。1、裂缝注射剂⑴ 材质：双组分环氧类树脂⑵ 配比：主剂：硬化剂=2：1（重量比）⑶ 特点：① 流动性极佳：籍由此特性，在低压力的作用下，即能渗入细微的深层裂缝，切实填充裂缝。② 粘着力强，不收缩，耐久性好，故可确保其能与原结构体协同工作。③ 裂缝注射剂的抗压、抗拉、抗剪切强度等与常用等级的混凝土（C50 及以下）相比强度高，可保证裂缝修补后不再次开裂。2、混凝土密封剂⑴ 材质：双组分环氧类树脂⑵ 配比：主剂：硬化剂=1：1（重量比）⑶ 特点：① 粘着力强，可保证切实密封，可在混凝土、石材等多种基材上使用。② 不垂流：因此，在垂直面、水平面，倒吊面均可进行施工。③ 强度高，抗压强度、抗拉、抗折、正拉粘着强度高，可抵抗灌注时的压力。四、施工人员：选派具有熟练操作本项工艺能力的管理和操作人员。五、主要的施工机具：⑴ 注射筒容量为 50ml，具有更换容易，操作简便的特点。通过加劲橡圈的加压作用，推动注射筒内的药剂进入裂缝。下载后可任意编辑⑵ 平角底座或直角底座将底座固定于裂缝线上，裂缝注射剂经由底座渗入裂缝。根据裂缝在结构中的位置分别采纳：① 平面底座用于同一平面内裂缝的注射；② 直角底座用于转角处裂缝的注射。⑶ 加劲橡圈每两条加劲橡圈的最大压力可达 0.1MPa，根据裂缝的深度，宽度的差异，可通过使用条数的不同来控制灌注压力。六、施工工序：依据委托单位的要求，为了不影响屋面保温层的施工，先对屋面结平进行裂缝修补，再对二层结平和三层结平进行裂缝修补。⑴ 表面处理：① 用钢丝刷沿裂缝走向清理宽约 5cm 范围的混凝土表面，使混凝土表面保持清洁。② ...
