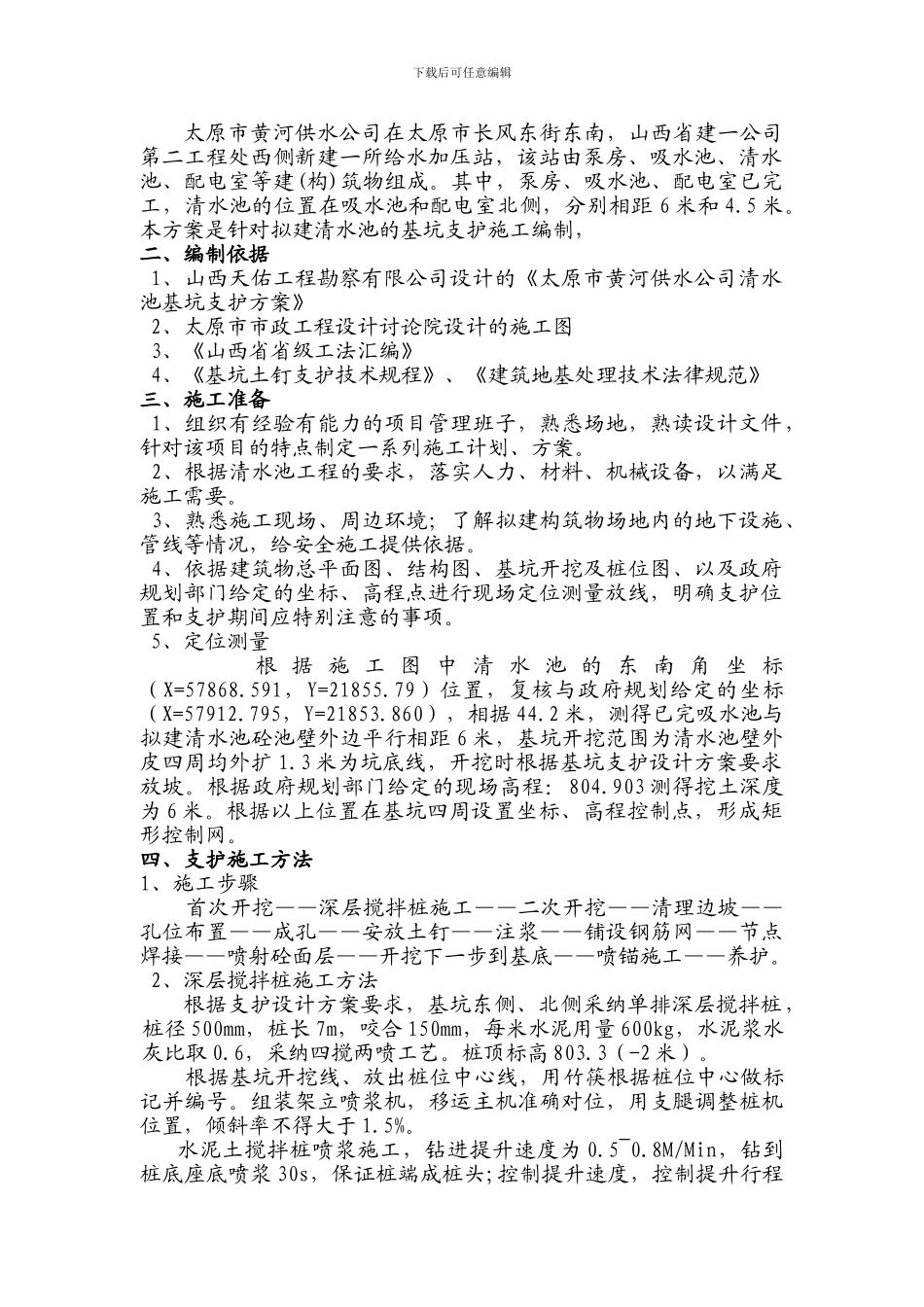

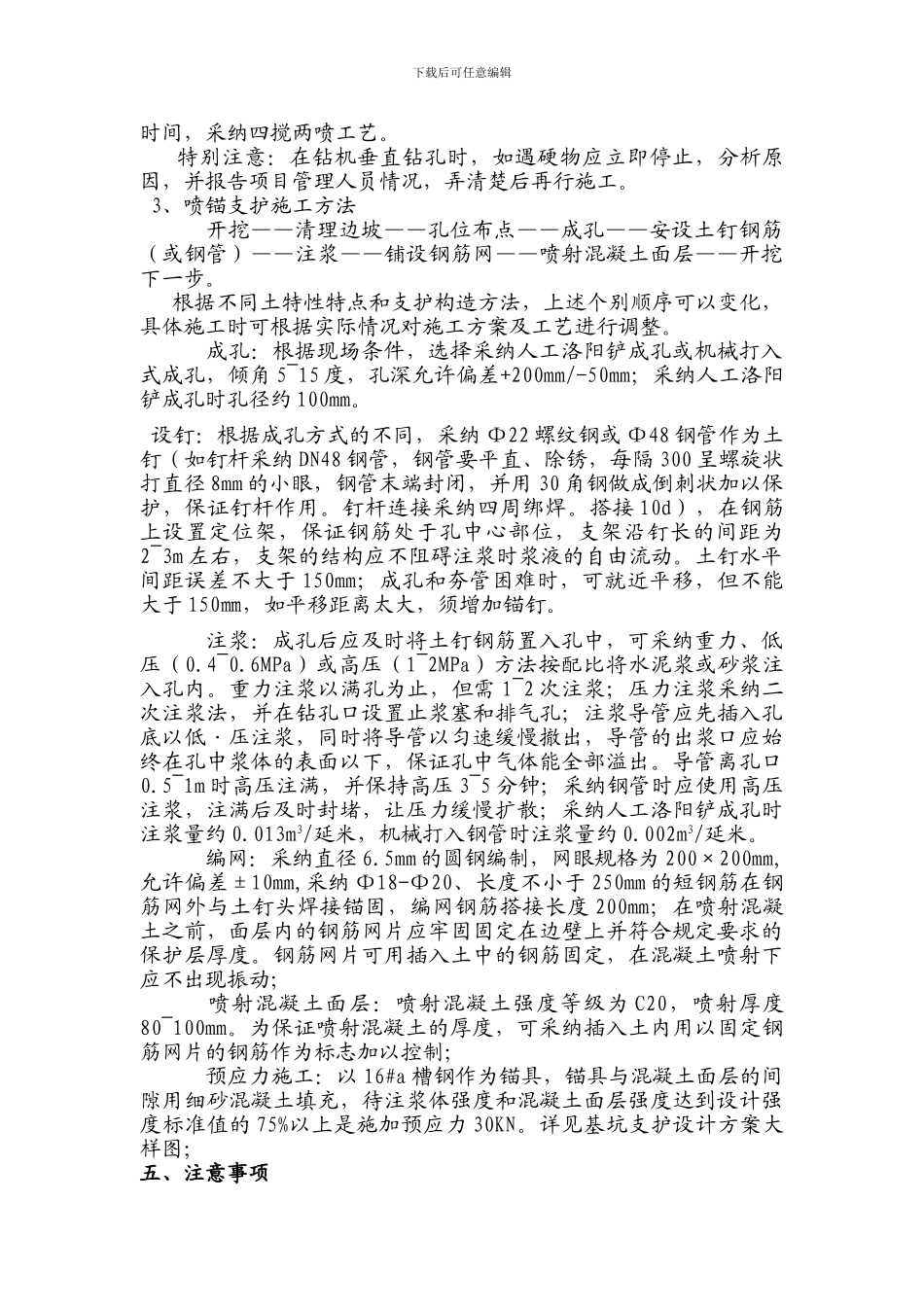

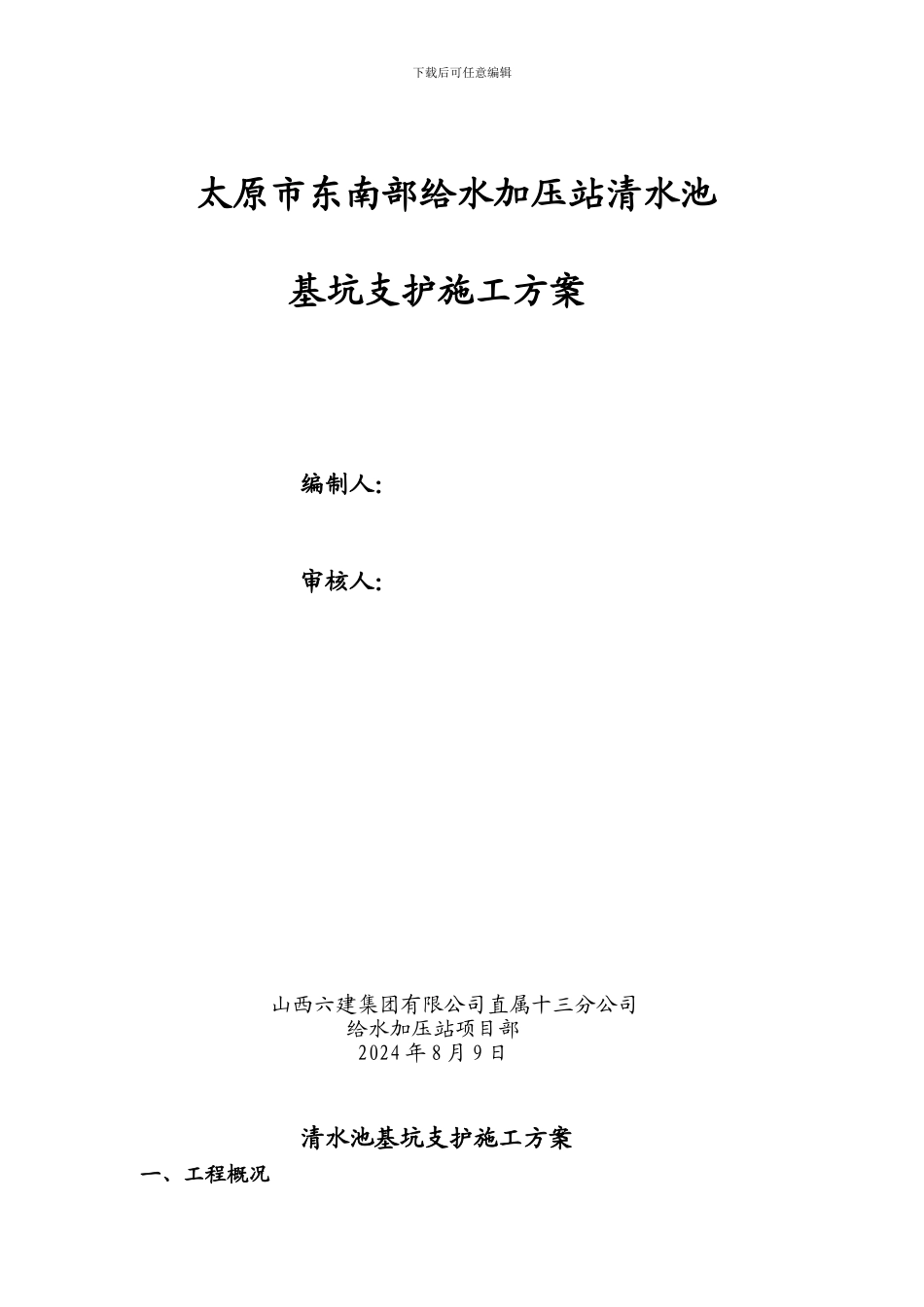

下载后可任意编辑太原市东南部给水加压站清水池基坑支护施工方案编制人：审核人：山西六建集团有限公司直属十三分公司给水加压站项目部2024 年 8 月 9 日清水池基坑支护施工方案一、工程概况下载后可任意编辑太原市黄河供水公司在太原市长风东街东南，山西省建一公司第二工程处西侧新建一所给水加压站，该站由泵房、吸水池、清水池、配电室等建(构)筑物组成。其中，泵房、吸水池、配电室已完工，清水池的位置在吸水池和配电室北侧，分别相距 6 米和 4.5 米。本方案是针对拟建清水池的基坑支护施工编制，二、编制依据1、山西天佑工程勘察有限公司设计的《太原市黄河供水公司清水池基坑支护方案》 2、太原市市政工程设计讨论院设计的施工图 3、《山西省省级工法汇编》 4、《基坑土钉支护技术规程》、《建筑地基处理技术法律规范》三、施工准备 1、组织有经验有能力的项目管理班子，熟悉场地，熟读设计文件，针对该项目的特点制定一系列施工计划、方案。 2、根据清水池工程的要求，落实人力、材料、机械设备，以满足施工需要。 3、熟悉施工现场、周边环境；了解拟建构筑物场地内的地下设施、管线等情况，给安全施工提供依据。 4、依据建筑物总平面图、结构图、基坑开挖及桩位图、以及政府规划部门给定的坐标、高程点进行现场定位测量放线，明确支护位置和支护期间应特别注意的事项。 5、定位测量 根 据 施 工 图 中 清 水 池 的 东 南 角 坐 标（X=57868.591，Y=21855.79）位置，复核与政府规划给定的坐标（X=57912.795，Y=21853.860），相据 44.2 米，测得已完吸水池与拟建清水池砼池壁外边平行相距 6 米，基坑开挖范围为清水池壁外皮四周均外扩 1.3 米为坑底线，开挖时根据基坑支护设计方案要求放坡。根据政府规划部门给定的现场高程：804.903 测得挖土深度为 6 米。根据以上位置在基坑四周设置坐标、高程控制点，形成矩形控制网。四、支护施工方法1、施工步骤 首次开挖——深层搅拌桩施工——二次开挖——清理边坡——孔位布置——成孔——安放土钉——注浆——铺设钢筋网——节点焊接——喷射砼面层——开挖下一步到基底——喷锚施工——养护。 2、深层搅拌桩施工方法 根据支护设计方案要求，基坑东侧、北侧采纳单排深层搅拌桩，桩径 500mm，桩长 7m，咬合 150mm，每米水泥用量 600kg，水泥浆水灰比取 0.6，采纳四搅两喷工艺。桩顶标高 803.3（-2 米）。 根据基坑开挖线、放出桩位中心线，用...
