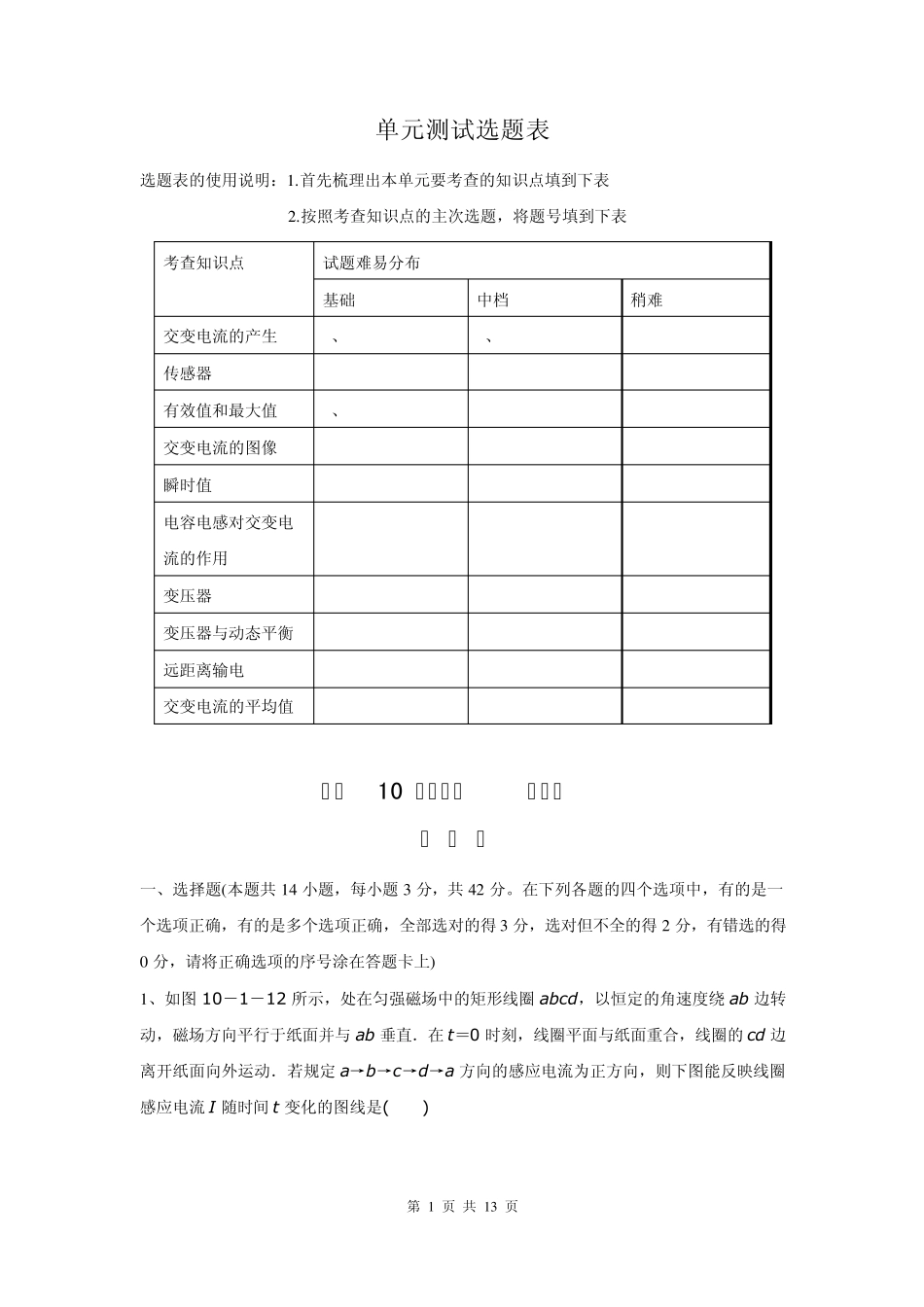

第 1 页 共 1 3 页 单元测试选题表 选题表的使用说明：1 .首先梳理出本单元要考查的知识点填到下表 2 .按照考查知识点的主次选题，将题号填到下表 专题10 交变电流 传感器 测 试 卷 一、选择题(本题共1 4 小题，每小题3 分，共4 2 分。在下列各题的四个选项中，有的是一个选项正确，有的是多个选项正确，全部选对的得3 分，选对但不全的得2 分，有错选的得0 分，请将正确选项的序号涂在答题卡上) 1 、如图10－1－12 所示，处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab 边转动，磁场方向平行于纸面并与ab 垂直．在t＝0 时刻，线圈平面与纸面重合，线圈的cd 边离开纸面向外运动．若规定a→b→c→d→a 方向的感应电流为正方向，则下图能反映线圈感应电流 I 随时间 t变化的图线是( ) 考查知识点 试题难易分布 基础 中档 稍难 交变电流的产生 1、15 8、17 传感器 2 有效值和最大值 7、16 10 交变电流的图像 3 9 瞬时值 4 电容电感对交变电流的作用 5 变压器 6 13 19 变压器与动态平衡 12 14 远距离输电 11 20 交变电流的平均值 18 第 2 页 共 1 3 页 图10－1－12 2 、2007 年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术，被认为是纳米技术的第一次真正应用．在下列有关其他电阻应用的说法中，错误的是 ( ) A．热敏电阻可应用于温度测控装置中 B．光敏电阻是一种光电传感器 C．电阻丝可应用于电热设备中 D．电阻在电路中主要起到通过直流、阻碍交流的作用 3 、一正弦交流电的电压随时间变化规律如图，则该交流电 A．电压瞬时值表达式为 u ＝100sin（25t）V B．周期为 0.02s 第 3 页 共 1 3 页 C．电压有效值为100 D．频率为25 Hz 4 、矩形线圈在匀强磁场中绕垂直于磁感线的转轴匀速转动，产生的交流电动势的最大值为Em.设 t＝0 时线圈平面与磁场平行，当线圈的匝数增加一倍，转速也增大一倍，其他条件不变时，交流电的电动势为（ ） A．e＝2Emsin2ωt B．e＝4Emsin2ωt C．e＝Emcos2ωt D．e＝4Emcos2ωt 5 、如图所示，线圈的自感系数 L 和电容器的电容 C 都很小，此电路的重要作用是 A．阻高频通低频，输出低频和直流 B．阻低频通高频，输出高频电流 C．阻交流通直流，输出直流 D．阻直流通交流，输出交流 6 、如图所示，50...
