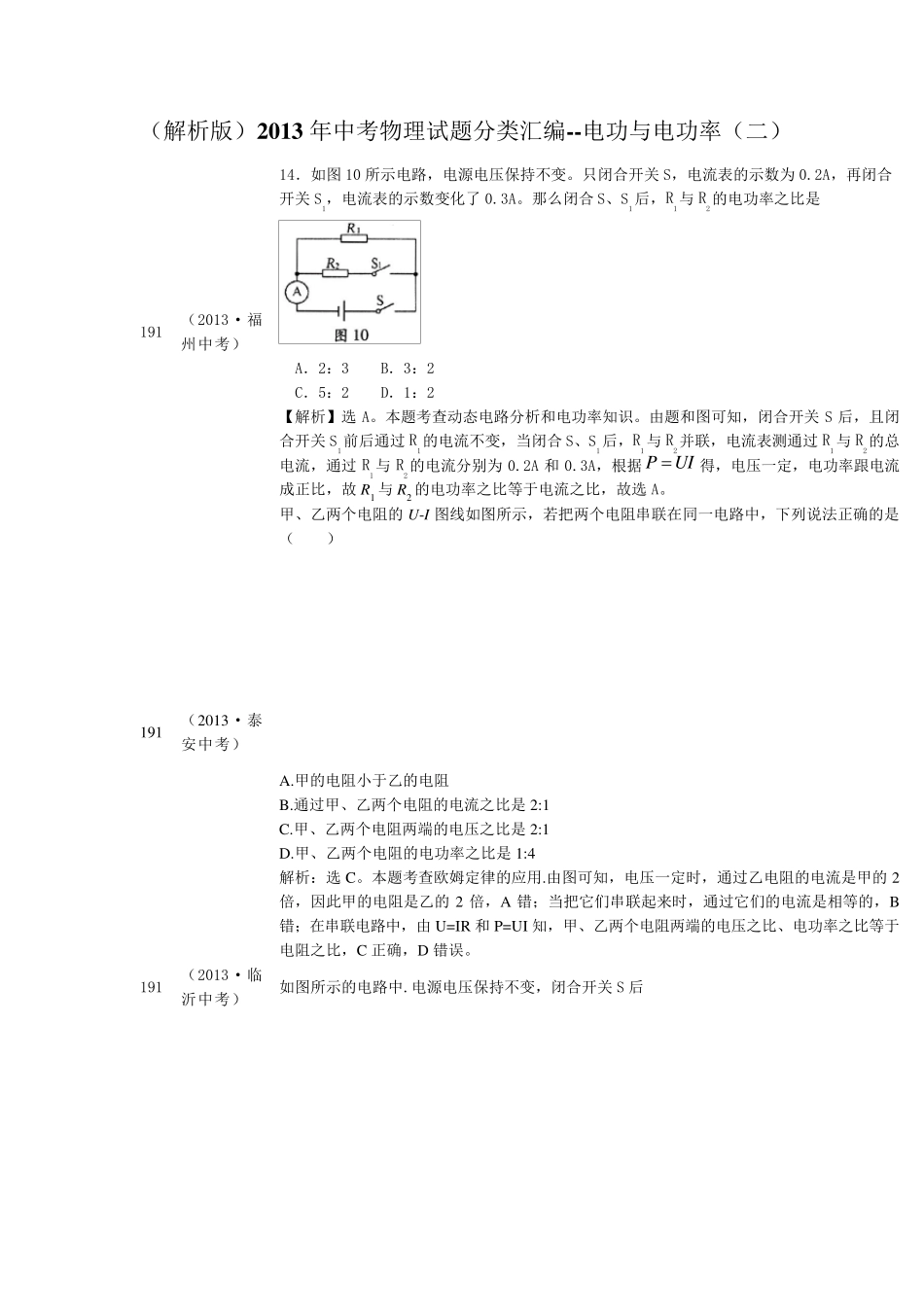

（解析版）2 0 1 3 年中考物理试题分类汇编--电功与电功率（二） 191 （2013·福州中考） 14．如图 10 所示电路，电源电压保持不变。只闭合开关 S，电流表的示数为 0.2A，再闭合开关 S1，电流表的示数变化了 0.3A。那么闭合 S、S1后，R1与R2的电功率之比是 A．2：3 B．3：2 C．5：2 D．1：2 【解析】选 A。本题考查动态电路分析和电功率知识。由题和图可知，闭合开关 S 后，且闭合开关 S1前后通过 R1的电流不变，当闭合 S、S1后，R1与R2并联，电流表测通过 R1与R2的总电流，通过 R1与R2的电流分别为 0.2A 和 0.3A，根据UIP 得，电压一定，电功率跟电流成正比，故 R1 与R2 的电功率之比等于电流之比，故选 A。 191 （2013·泰安中考） 甲、乙两个电阻的 U-I 图线如图所示，若把两个电阻串联在同一电路中，下列说法正确的是（ ） A.甲的电阻小于乙的电阻 B.通过甲、乙两个电阻的电流之比是 2:1 C.甲、乙两个电阻两端的电压之比是 2:1 D.甲、乙两个电阻的电功率之比是 1:4 解析：选 C。本题考查欧姆定律的应用.由图可知，电压一定时，通过乙电阻的电流是甲的 2倍，因此甲的电阻是乙的 2 倍，A 错；当把它们串联起来时，通过它们的电流是相等的，B错；在串联电路中，由 U=IR 和 P=UI 知，甲、乙两个电阻两端的电压之比、电功率之比等于电阻之比，C 正确，D 错误。 191 （2013·临沂中考） 如图所示的电路中.电源电压保持不变，闭合开关 S 后 A.电压表的示数变大 B.电流表的示数变大 C，电路中的总电阻变大 D.电路消耗的总功率变小 【解析】选B.本题考查动态电路的知识。题图中开关闭合前电路中只有R2工作、电压表测电源电压、电流表测通过R2 的电流，开关闭合后R1 、R2 并联，电压表仍然测电源电压、电流表测通过R1 、R2的总电流，电路中的总电阻变小，所以电流表的示数变大，B 选项正确。 191 （2013·宁波中考） 如图所示的电路中，电源电压不变，R1 为定值电阻。闭合开关S，当滑片 P 从中点向右移时： A.电流表A1 的示数变小 B.电流表A2 的示数变小。 C.电压表的示数变大 D.R2 的电功率变大。 解析：选C.本题考查欧姆定律的应用及电功率大小的判断.分析电路图知， R1 和 R2 并联，电压表是测量的R1、R2、电源电压。因电源电压不变，故各支路的电压不变，电压表的示数不变，C 是错误的。由于 R1 电阻不变，电压不变，故通过的电流A1 也不变，A...
