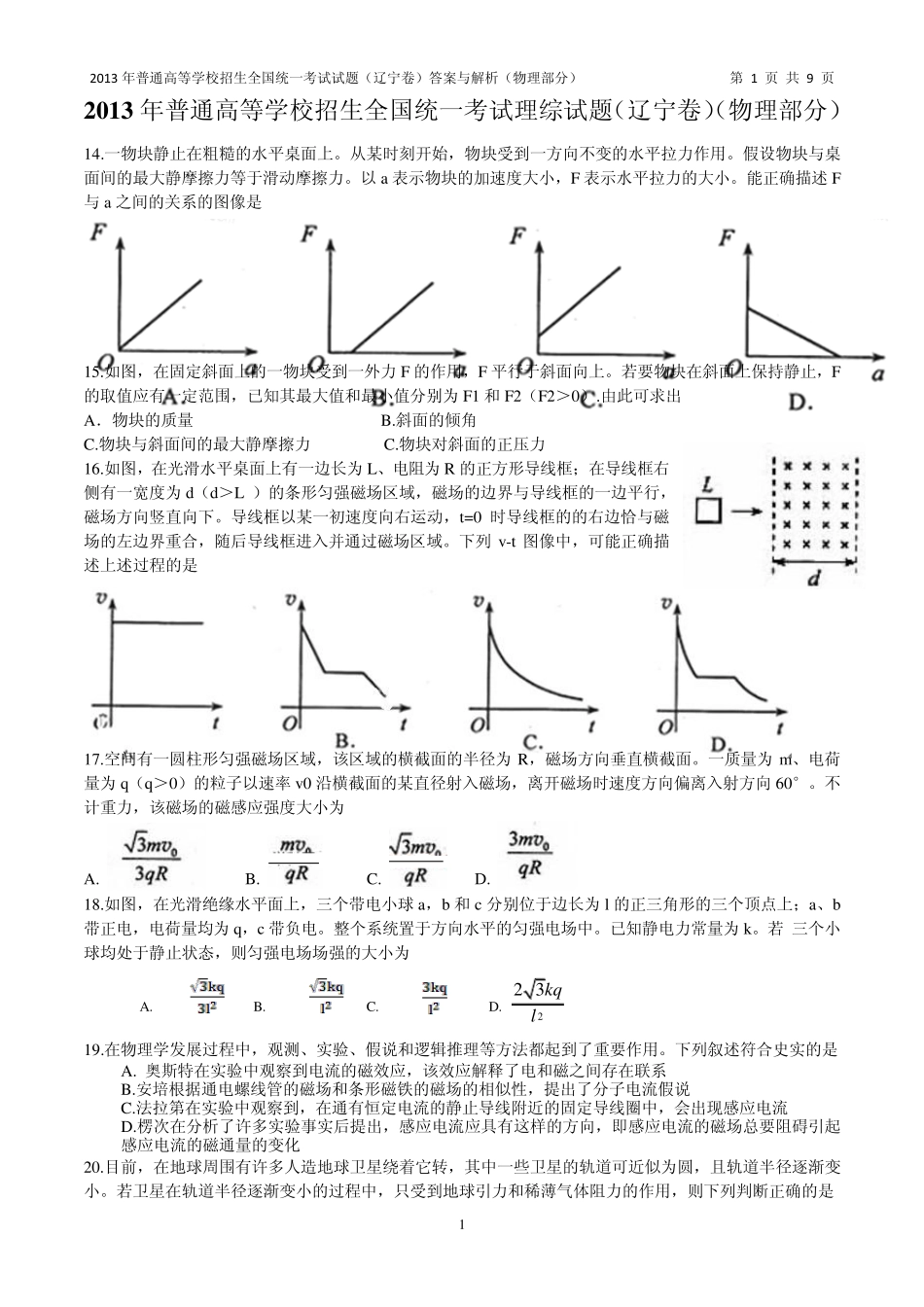

2013 年普通高等学校招生全国统一考试试题（辽宁卷）答案与解析（物理部分） 第 1 页 共 9 页 1 2 0 1 3 年普通高等学校招生全国统一考试理综试题（辽宁卷）（物理部分） 14
一物块静止在粗糙的水平桌面上
从某时刻开始，物块受到一方向不变的水平拉力作用
假设物块与桌面间的最大静摩擦力等于滑动摩擦力
以 a 表示物块的加速度大小，F 表示水平拉力的大小
能正确描述 F与 a 之间的关系的图像是 15
如图，在固定斜面上的一物块受到一外力 F 的作用，F 平行于斜面向上
若要物块在斜面上保持静止，F的取值应有一定范围，已知其最大值和最小值分别为 F1 和 F2（F2＞0）
由此可求出 A．物块的质量 B
斜面的倾角 C
物块与斜面间的最大静摩擦力 C
物块对斜面的正压力 16
如图，在光滑水平桌面上有一边长为 L、电阻为 R 的正方形导线框；在导线框右侧有一宽度为 d（d＞L ）的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下
导线框以某一初速度向右运动，t=0 时导线框的的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域
下列v -t 图像中，可能正确描述上述过程的是 17
空间有一圆柱形匀强磁场区域，该区域的横截面的半径为 R，磁场方向垂直横截面
一质量为 m、电荷量为 q（q＞0）的粒子以速率v 0 沿横截面的某直径射入磁场，离开磁场时速度方向偏离入射方向 60°
不计重力，该磁场的磁感应强度大小为 A
如图，在光滑绝缘水平面上，三个带电小球 a，b 和 c 分别位于边长为 l 的正三角形的三个顶点上；a、b带正电，电荷量均为 q，c 带负电
整个系统置于方向水平的匀强电场中
已知静电力常量为 k
若 三个小球均处于静止状态，则匀强电场场强的大小为 A
22 3kql 19
