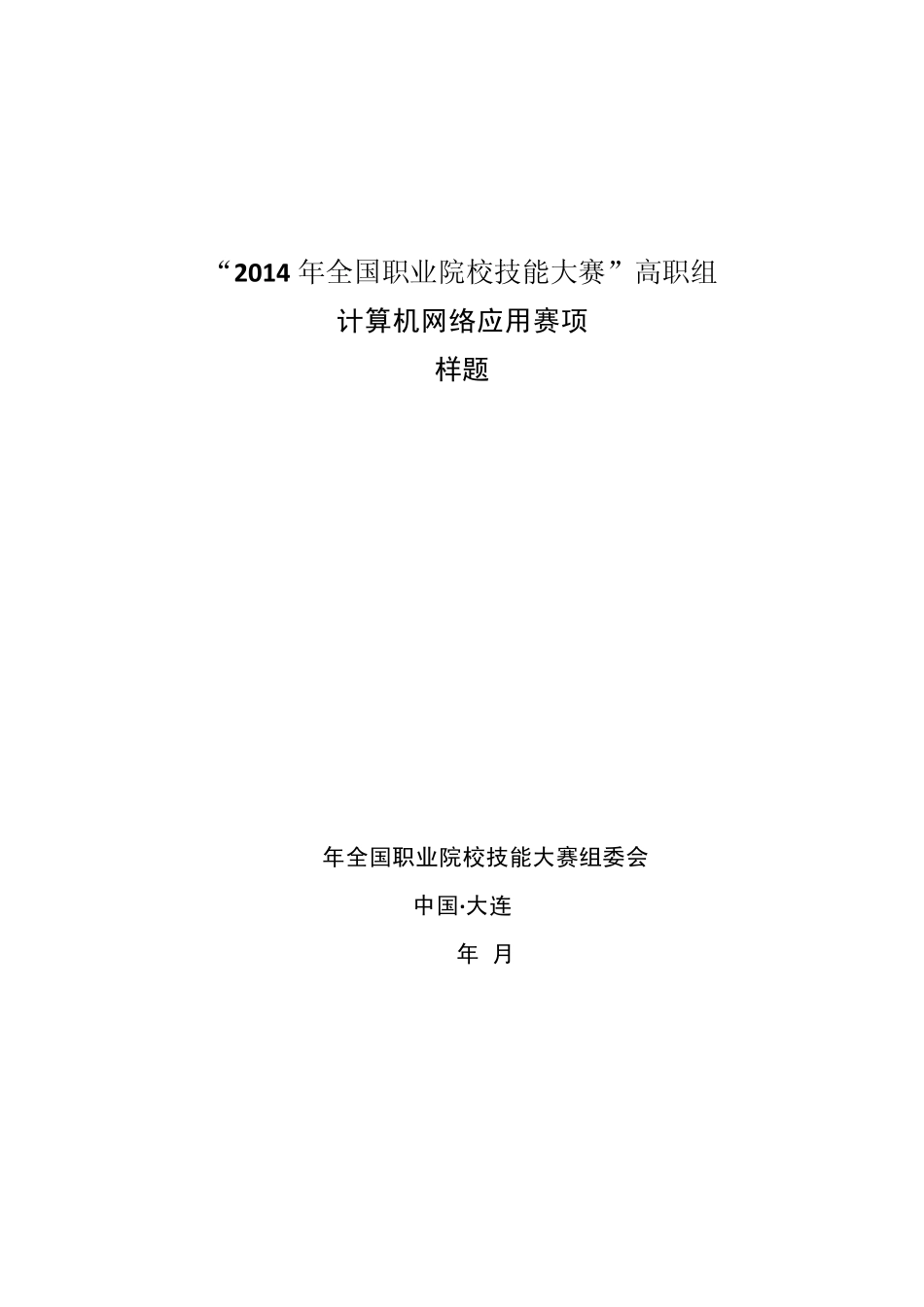

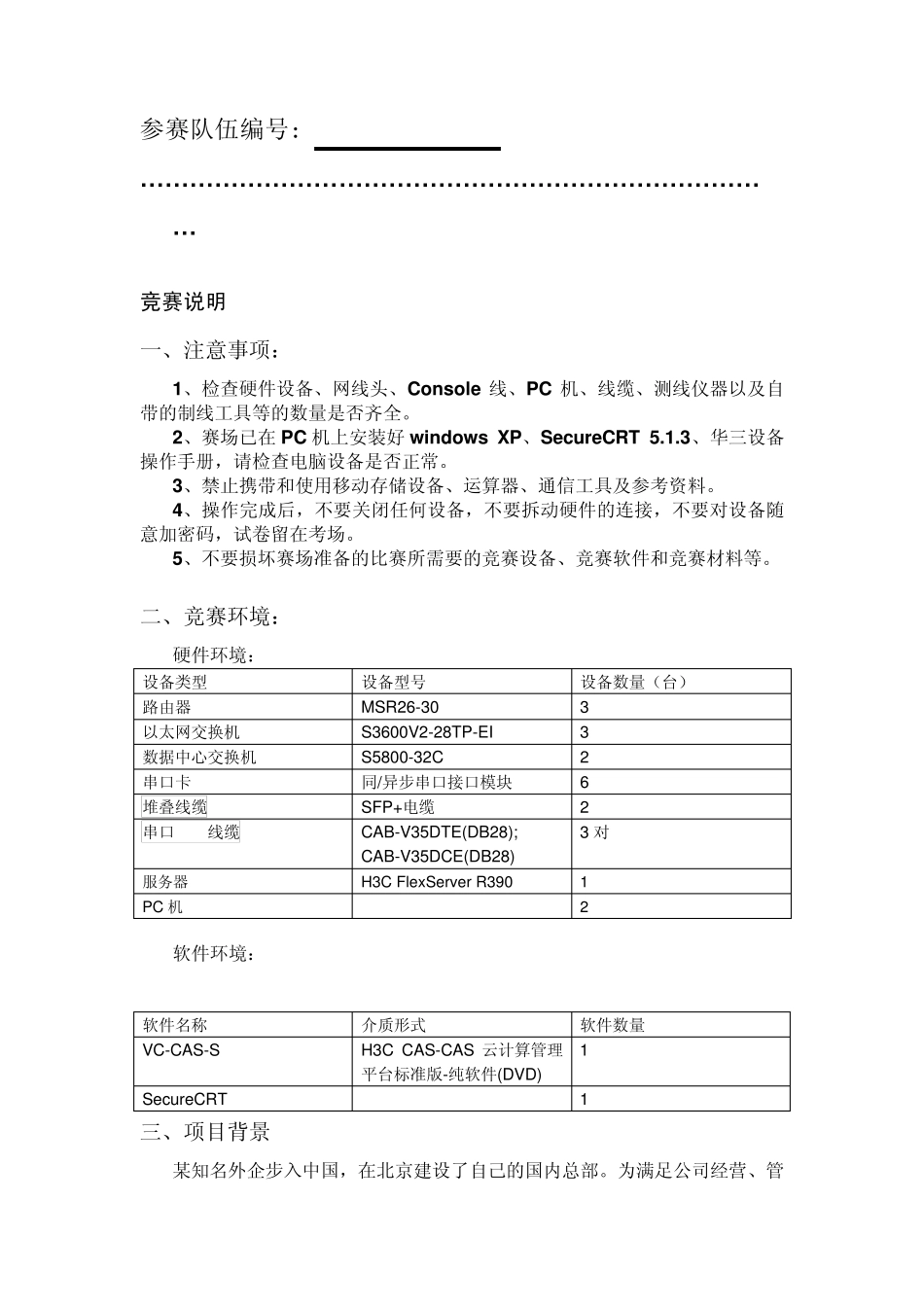

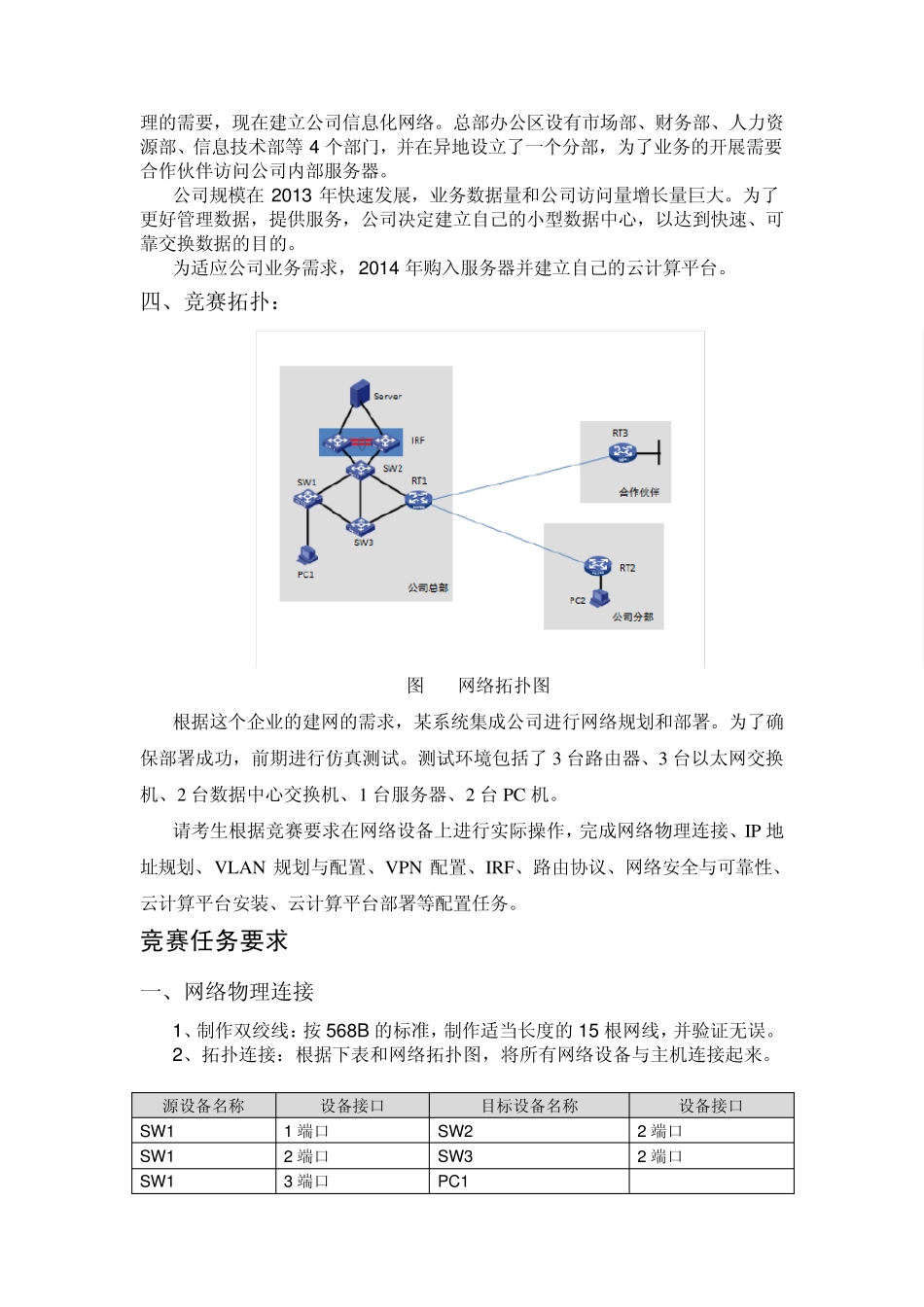

“2014 年全国职业院校技能大赛”高职组 计算机网络应用赛项 样题 2014年全国职业院校技能大赛组委会 中国·大连 2014年5月 参赛队伍编号： …………………………………………………………………… 竞赛说明 一、注意事项： 1、检查硬件设备、网线头、Console 线、PC 机、线缆、测线仪器以及自带的制线工具等的数量是否齐全。 2、赛场已在 PC 机上安装好 w indow s XP、SecureCRT 5.1.3、华三设备操作手册，请检查电脑设备是否正常。 3、禁止携带和使用移动存储设备、运算器、通信工具及参考资料。 4、操作完成后，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加密码，试卷留在考场。 5、不要损坏赛场准备的比赛所需要的竞赛设备、竞赛软件和竞赛材料等。 二、竞赛环境： 硬件环境： 设备类型 设备型号 设备数量（台） 路由器 MSR26-30 3 以太网交换机 S3600V2-28TP-EI 3 数据中心交换机 S5800-32C 2 串口卡 同/异步串口接口模块 6 堆叠线缆 SFP+电缆 2 串口 V35线缆 CAB-V35DTE(DB28); CAB-V35DCE(DB28) 3 对 服务器 H3C FlexServer R390 1 PC 机 2 软件环境： 三、项目背景 某知名外企步入中国，在北京建设了自己的国内总部。为满足公司经营、管软件名称 介质形式 软件数量 VC-CAS-S H3C CAS-CAS 云计算管理平台标准版-纯软件(DVD) 1 SecureCRT 1 理的需要，现在建立公司信息化网络。总部办公区设有市场部、财务部、人力资源部、信息技术部等 4 个部门，并在异地设立了一个分部，为了业务的开展需要合作伙伴访问公司内部服务器。 公司规模在2013 年快速发展，业务数据量和公司访问量增长量巨大。为了更好管理数据，提供服务，公司决定建立自己的小型数据中心，以达到快速、可靠交换数据的目的。 为适应公司业务需求，2014 年购入服务器并建立自己的云计算平台。 四、竞赛拓扑： 图 1 网络拓扑图 根据这个企业的建网的需求，某系统集成公司进行网络规划和部署。为了确保部署成功，前期进行仿真测试。测试环境包括了 3 台路由器、3 台以太网交换机、2 台数据中心交换机、1 台服务器、2 台 PC 机。 请考生根据竞赛要求在网络设备上进行实际操作，完成网络物理连接、IP 地址规划、VLAN 规划与配置、VPN 配置、IRF、路由协议、网络安全与可靠性、云计算平台安装、云计算平台部署等配置任务。 竞赛任务要求 一、网络物理连接 1、制作双绞...
