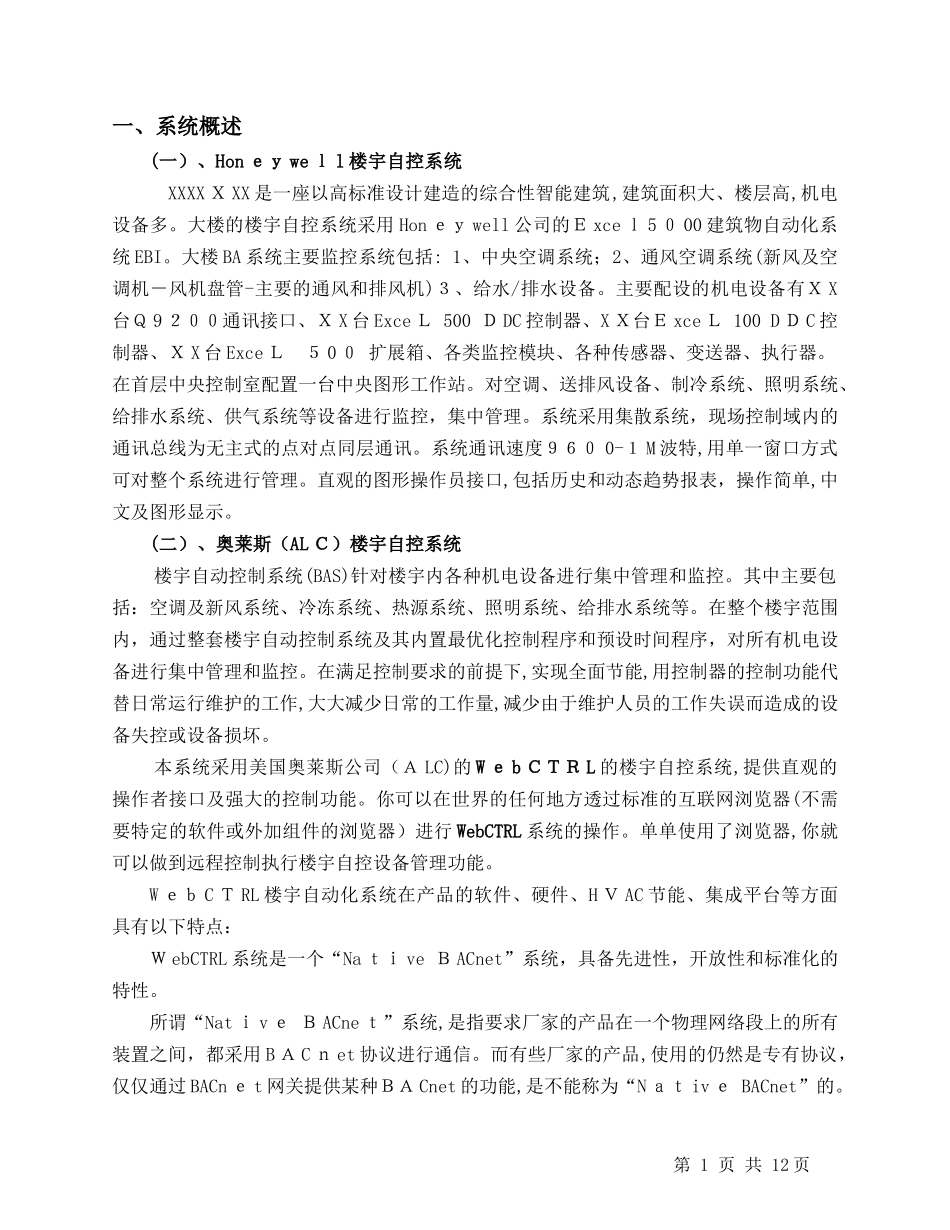

目录一、系统概述(一）、Honeywell楼宇自控系统…………………………………………………1(二)、奥莱斯（ALC）楼宇自控系统………………………………………………2二．系统结构(一)、Honｅｙｗell楼宇自控系统…………………………………………………4１）、EBI服务器(工作站)………………………………………………………4２）、Ｅｘcel500和Excel1０0直接数字控制器（DDC)……………………………43)、末端传感器、执行器………………………………………………………4（二）、奥莱斯(ALC)楼宇自控系统………………………………………………41）、系统网络结构………………………………………………………………４２）、管理层网络…………………………………………………………………４3）、监控层网络…………………………………………………………………４4)、系统简述……………………………………………………………………5三．ＢＡ系统监控设备检测维护方案内容………………………………………………63．1、空调机组的检测维护方案…………………………………………………６3.2、新风机组测试方案……………………………………………………………83.３、送、排风机的检测维护方案…………………………………………………103.4、排水系统检测维护方案………………………………………………………10３．５、照明系统检测维护方案……………………………………………………１1四．主体楼BAＳ终端点检测项目表五．主体楼BＡ监控点状态表六.综合楼BAＳ终端检测项目表七．综合楼ＢA监控点状态表楼宇自控系统维保方案内容0一、系统概述(一）、Honｅｙweｌl楼宇自控系统XXXXＸXX是一座以高标准设计建造的综合性智能建筑,建筑面积大、楼层高,机电设备多。大楼的楼宇自控系统采用Honｅｙwell公司的Ｅxceｌ5０00建筑物自动化系统EBI。大楼BA系统主要监控系统包括:1、中央空调系统；2、通风空调系统(新风及空调机－风机盘管-主要的通风和排风机)３、给水/排水设备。主要配设的机电设备有ＸX台Ｑ9２００通讯接口、ＸX台ExceＬ500ＤDC控制器、XＸ台ＥxceＬ100DＤC控制器、ＸX台ExceＬ５0０扩展箱、各类监控模块、各种传感器、变送器、执行器。在首层中央控制室配置一台中央图形工作站。对空调、送排风设备、制冷系统、照明系统、给排水系统、供气系统等设备进行监控，集中管理。系统采用集散系统，现场控制域内的通讯总线为无主式的点对点同层通讯。系统通讯速度９６０0-１M波特,用单一窗口方式可对整个系统进行管理。直观的图形操作员接口,包括历史和动态趋势报表，操作简单,中文及图形显示。(二）、奥莱斯（ALＣ）楼宇自控系统楼宇自动控制系统(BAS)针对楼宇内各种机电设备进行集中管理和监控。其中主要包括：空调及新风系统、冷冻系统、热源系统、照明系统、给排水系统等。在整个楼宇范围内，通过整套楼宇自动控制系统及其内置最优化控制程序和预设时间程序，对所有机电设备进行集中管理和监控。在满足控制要求的前提下,实现全面节能,用控制器的控制功能代替日常运行维护的工作,大大减少日常的工作量,减少由于维护人员的工作失误而造成的设备失控或设备损坏。本系统采用美国奥莱斯公司（ＡLC)的WｅbＣＴＲL的楼宇自控系统,提供直观的操作者接口及强大的控制功能。你可以在世界的任何地方透过标准的互联网浏览器(不需要特定的软件或外加组件的浏览器）进行WebCTRL系统的操作。单单使用了浏览器,你就可以做到远程控制执行楼宇自控设备管理功能。WｅｂCＴRL楼宇自动化系统在产品的软件、硬件、HＶAC节能、集成平台等方面具有以下特点：ＷebCTRL系统是一个“NaｔｉveＢACnet”系统，具备先进性，开放性和标准化的特性。所谓“NatｉvｅＢACneｔ”系统,是指要求厂家的产品在一个物理网络段上的所有装置之间，都采用BＡCｎet协议进行通信。而有些厂家的产品,使用的仍然是专有协议，仅仅通过BACnｅt网关提供某种ＢＡCnet的功能,是不能称为“NａｔivｅBACnet”的。第1页共12页本项目楼宇自动化系统的WeｂCＴRL方案主要由中央工作站及监控软件、通讯路由器、各种分布式可独立运行的现场控制器和传感...
