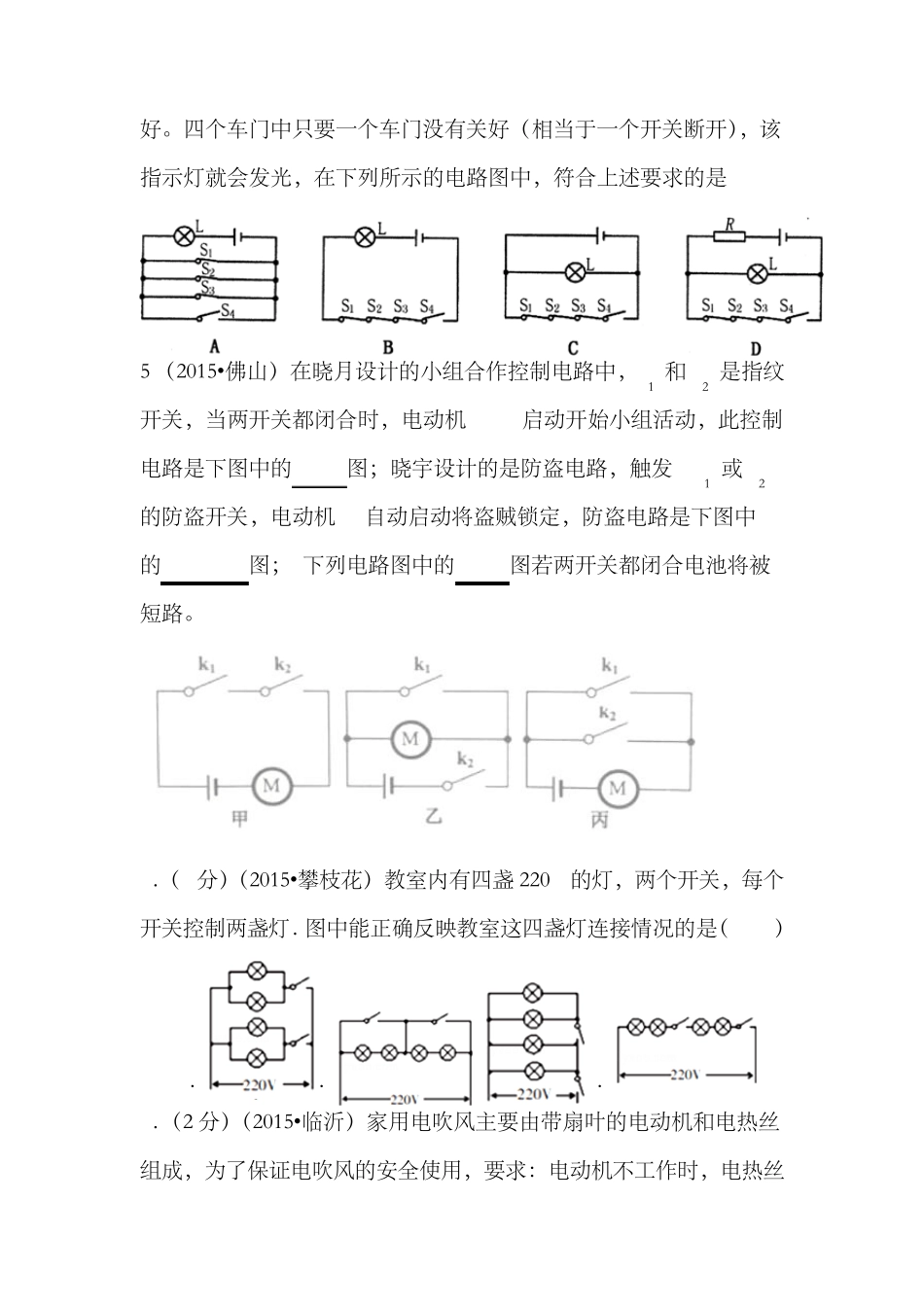

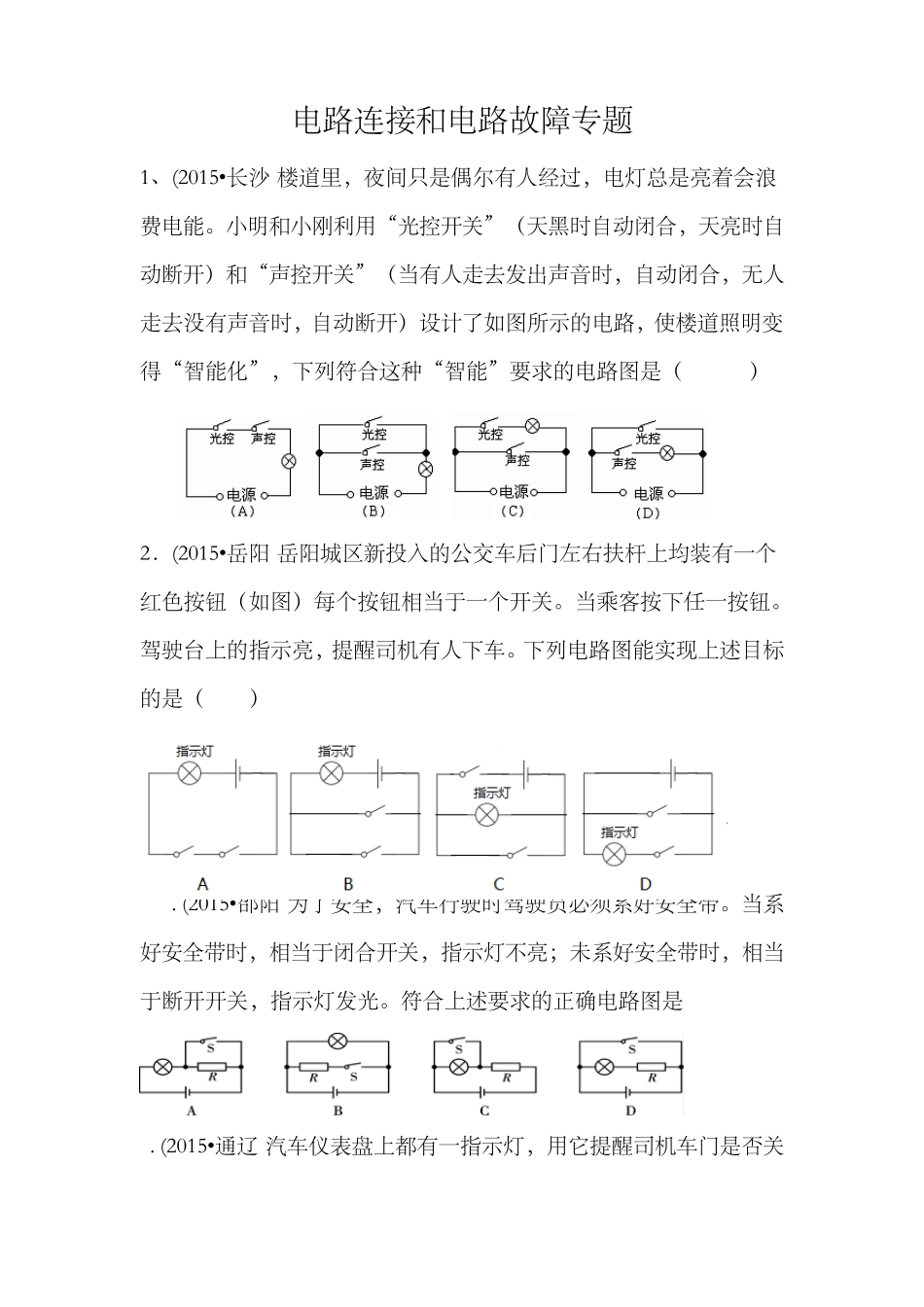

电路连接和电路故障专题 1、(2015•长 沙 )楼 道 里 ， 夜 间 只 是 偶 尔 有 人 经 过 ， 电灯 总 是 亮 着 会 浪费 电能 。 小 明 和小 刚 利 用 “ 光 控 开 关 ” （ 天 黑 时 自 动 闭 合 ， 天 亮 时 自动 断 开 ） 和“ 声 控 开 关 ” （ 当 有 人 走 去 发 出 声 音 时 ， 自 动 闭 合 ， 无 人走 去 没 有 声 音 时 ， 自 动 断 开 ） 设 计 了 如 图 所 示 的 电路， 使 楼 道 照 明 变得 “ 智 能 化 ” ， 下 列 符 合 这 种 “ 智 能 ” 要 求 的 电路图 是 （ ） 2． (2015•岳 阳 )岳 阳 城 区 新 投 入 的 公 交 车 后 门 左 右 扶 杆 上 均 装 有 一 个红 色 按 钮 （ 如 图 ） 每 个 按 钮 相 当 于 一 个 开 关 。 当 乘 客 按 下 任 一 按 钮 。驾 驶 台 上 的 指 示 亮 ， 提 醒 司 机 有 人 下 车 。 下 列 电路图 能 实 现上 述目标的 是 （ ） 3. (2015•邵阳 )为了 安全， 汽车 行驶 时 驾 驶 员必须系好安全带。 当 系好安全带时 ， 相 当 于 闭 合 开 关 ， 指 示 灯 不亮 ；未系好安全带时 ， 相 当于 断 开 开 关 ， 指 示 灯 发 光 。 符 合 上 述要 求 的 正确电路图 是 4. (2015•通辽)汽车 仪表盘上 都有 一 指 示 灯 ， 用 它提 醒 司 机 车 门 是 否关好。四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，符合上述要求的是 5.（2015•佛 山 ）在晓 月 设 计 的小 组 合作 控 制 电路中，k1 和k2 是指纹开关，当两 开关都 闭 合时 ，电动 机 M启 动 开始 小 组 活 动 ，此 控 制电路是下图中的 图； 晓 宇 设 计 的是防 盗 电路，触 发 k1 或k2 的防 盗 开关，电动 机M自 动 启 动 将 盗 贼 锁 定 ，防 盗 电路是下图中 的 图； 下列电路图中的 图若 两 开关都 闭 合电池 将 被短 路。 6．（3分 ）（2015•攀 枝 花 ）教 室 内 有四盏220V的灯，两 个开关，每 个开关控 制 两 盏 灯． 图中能 正 确 反 映 教 室 这 四盏 灯连 接 情 况 的是（ ） A． B．...
