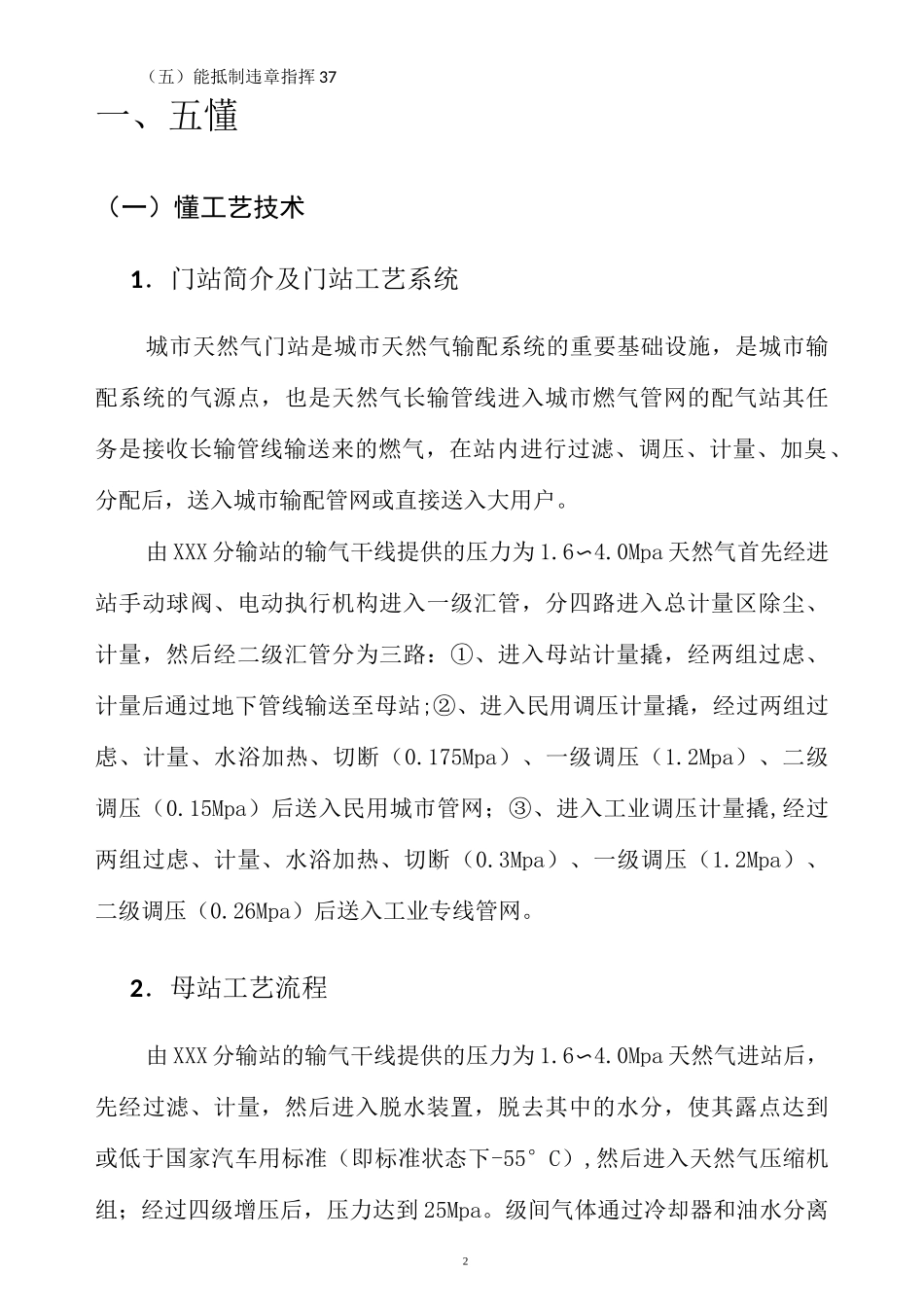

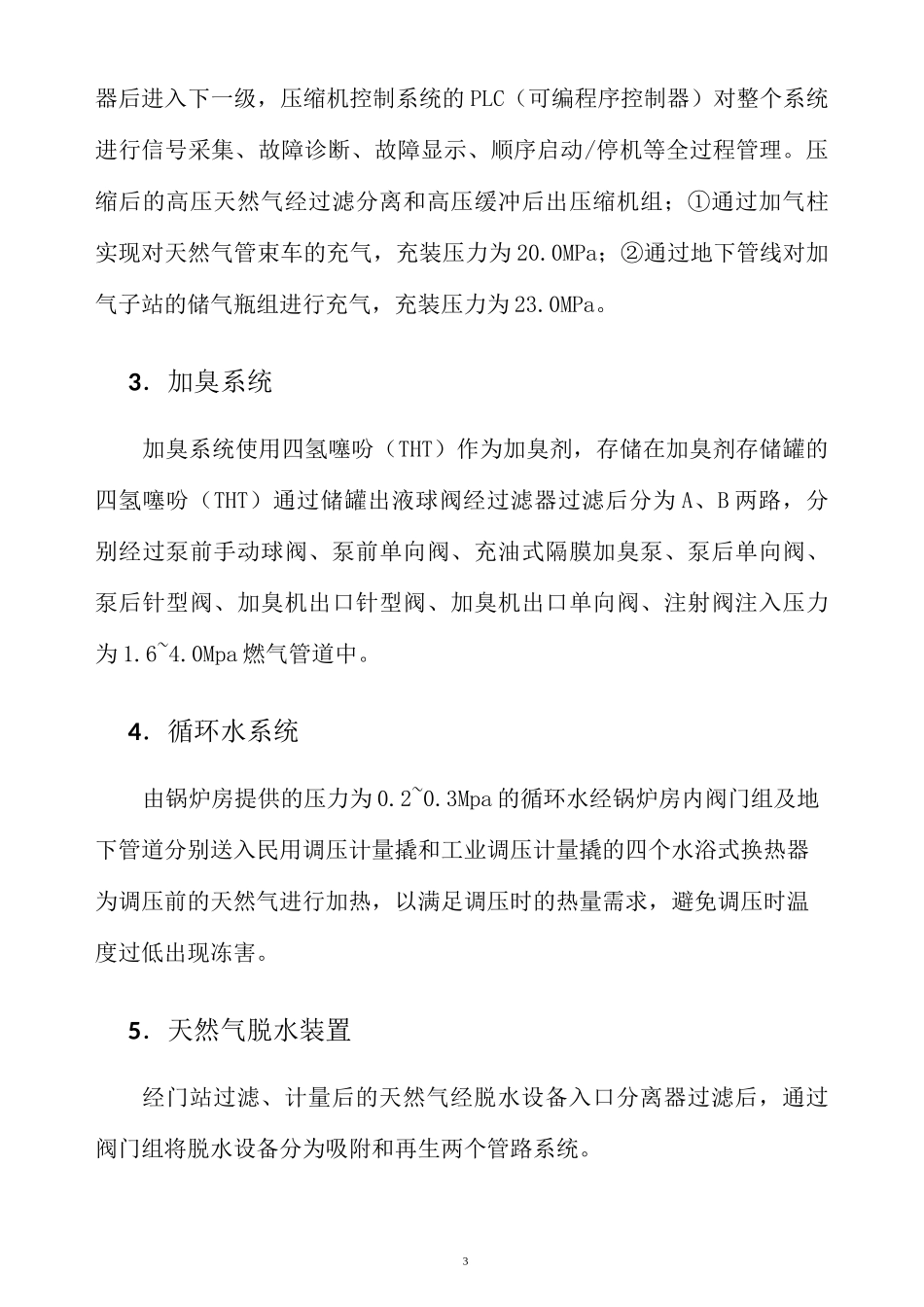

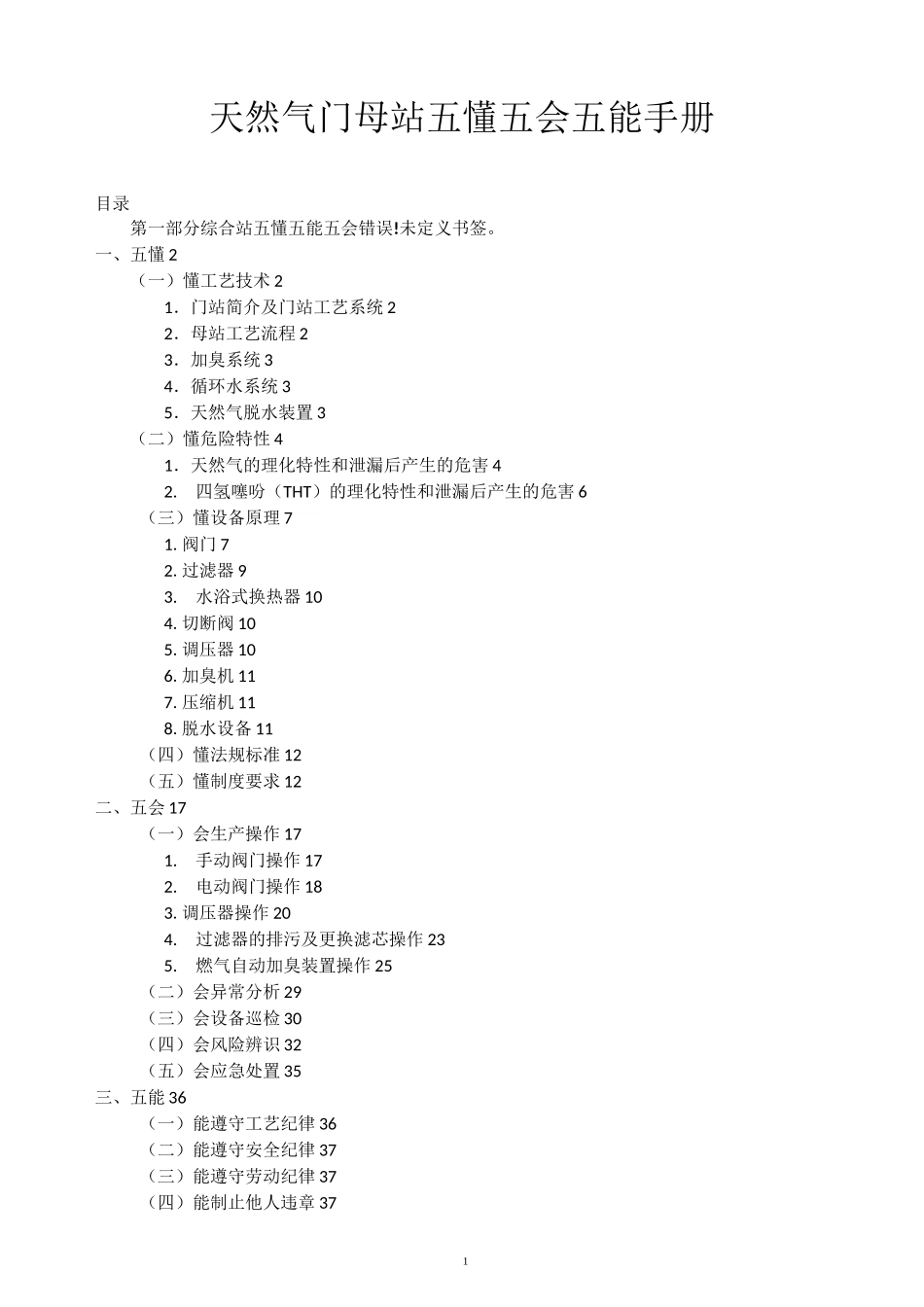

1天然气门母站五懂五会五能手册目录第一部分综合站五懂五能五会错误!未定义书签。一、五懂 2（一）懂工艺技术 21．门站简介及门站工艺系统 22．母站工艺流程 23．加臭系统 34．循环水系统 35．天然气脱水装置 3（二）懂危险特性 41．天然气的理化特性和泄漏后产生的危害 42.四氢噻吩（THT）的理化特性和泄漏后产生的危害 6（三）懂设备原理 71.阀门 72.过滤器 93.水浴式换热器 104.切断阀 105.调压器 106.加臭机 117.压缩机 118.脱水设备 11（四）懂法规标准 12（五）懂制度要求 12二、五会 17（一）会生产操作 171.手动阀门操作 172.电动阀门操作 183.调压器操作 204.过滤器的排污及更换滤芯操作 235.燃气自动加臭装置操作 25（二）会异常分析 29（三）会设备巡检 30（四）会风险辨识 32（五）会应急处置 35三、五能 36（一）能遵守工艺纪律 36（二）能遵守安全纪律 37（三）能遵守劳动纪律 37（四）能制止他人违章 372（五）能抵制违章指挥 37一、五懂（一）懂工艺技术1．门站简介及门站工艺系统城市天然气门站是城市天然气输配系统的重要基础设施，是城市输配系统的气源点，也是天然气长输管线进入城市燃气管网的配气站其任务是接收长输管线输送来的燃气，在站内进行过滤、调压、计量、加臭、分配后，送入城市输配管网或直接送入大用户。由 XXX 分输站的输气干线提供的压力为 1.6〜4.0Mpa 天然气首先经进站手动球阀、电动执行机构进入一级汇管，分四路进入总计量区除尘、计量，然后经二级汇管分为三路：①、进入母站计量撬，经两组过虑、计量后通过地下管线输送至母站;②、进入民用调压计量撬，经过两组过虑、计量、水浴加热、切断（0.175Mpa）、一级调压（1.2Mpa）、二级调压（0.15Mpa）后送入民用城市管网；③、进入工业调压计量撬,经过两组过虑、计量、水浴加热、切断（0.3Mpa）、一级调压（1.2Mpa）、二级调压（0.26Mpa）后送入工业专线管网。2．母站工艺流程由 XXX 分输站的输气干线提供的压力为 1.6〜4.0Mpa 天然气进站后，先经过滤、计量，然后进入脱水装置，脱去其中的水分，使其露点达到或低于国家汽车用标准（即标准状态下-55°C）,然后进入天然气压缩机组；经过四级增压后，压力达到 25Mpa。级间气体通过冷却器和油水分离3器后进入下一级，压缩机控制系统的 PLC（可编程序控制器）对整个系统进行信号采集、故障诊断、故障显示、顺序启动/停机等全过程管理。压缩后的高压天然气经过...
