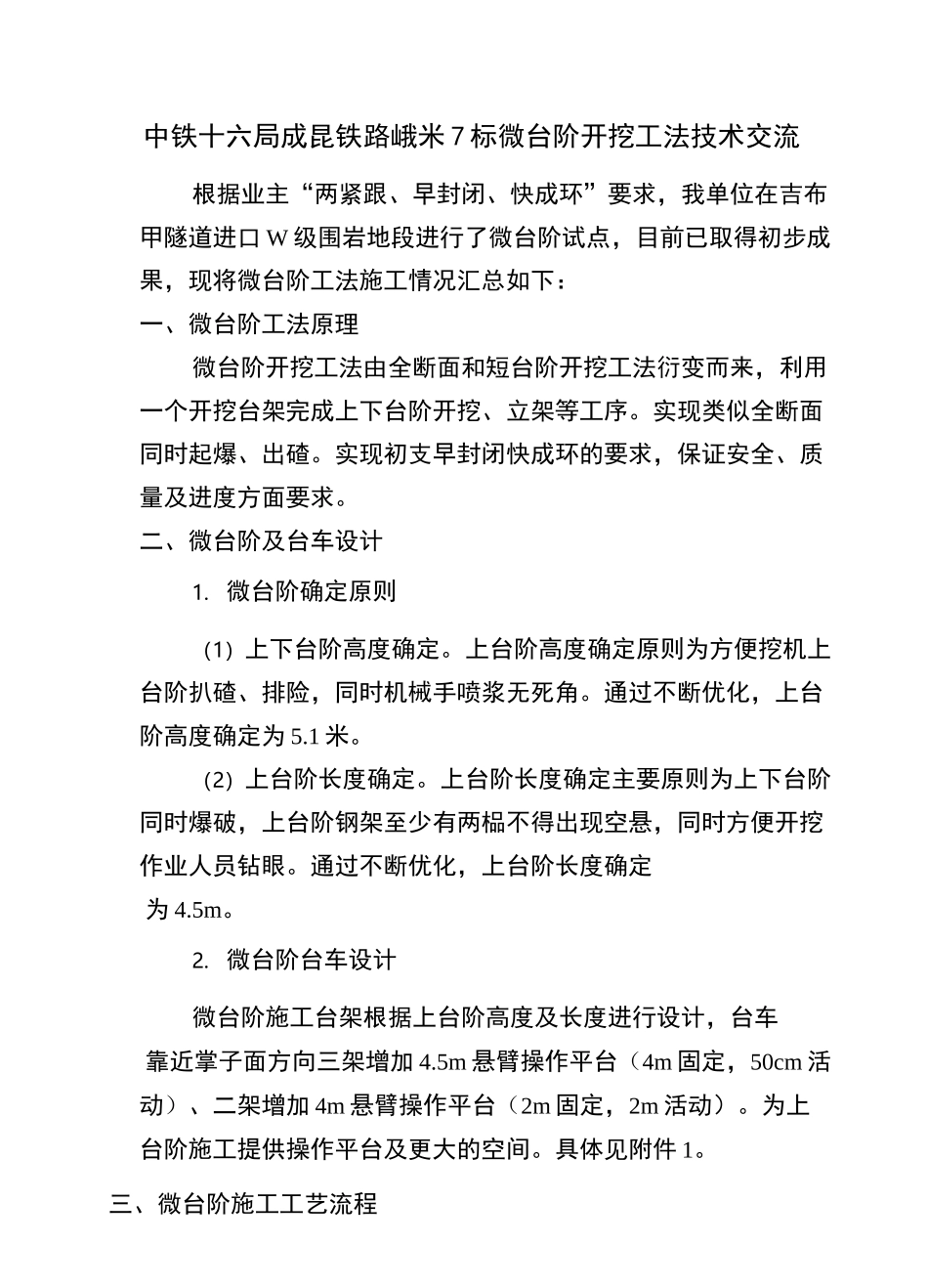

改建铁路成都至昆明线峨眉至米易段扩能工程 EMZQ-7 标吉布甲隧道进口微台阶开挖工法总结汇报中铁十六局集团有限公司成昆铁路峨眉至米易段项目经理部刘维 2019 年 3 月中铁十六局成昆铁路峨米 7 标微台阶开挖工法技术交流根据业主“两紧跟、早封闭、快成环”要求，我单位在吉布甲隧道进口 W 级围岩地段进行了微台阶试点，目前已取得初步成果，现将微台阶工法施工情况汇总如下：一、微台阶工法原理微台阶开挖工法由全断面和短台阶开挖工法衍变而来，利用一个开挖台架完成上下台阶开挖、立架等工序。实现类似全断面同时起爆、出碴。实现初支早封闭快成环的要求，保证安全、质量及进度方面要求。二、微台阶及台车设计1. 微台阶确定原则（1）上下台阶高度确定。上台阶高度确定原则为方便挖机上台阶扒碴、排险，同时机械手喷浆无死角。通过不断优化，上台阶高度确定为 5.1 米。（2）上台阶长度确定。上台阶长度确定主要原则为上下台阶同时爆破，上台阶钢架至少有两榀不得出现空悬，同时方便开挖作业人员钻眼。通过不断优化，上台阶长度确定为 4.5m。2. 微台阶台车设计微台阶施工台架根据上台阶高度及长度进行设计，台车靠近掌子面方向三架增加 4.5m 悬臂操作平台（4m 固定，50cm 活动）、二架增加 4m 悬臂操作平台（2m 固定，2m 活动）。为上台阶施工提供操作平台及更大的空间。具体见附件 1。三、微台阶施工工艺流程微台阶施工工艺流程图开挖台车就测量放仰拱钻仰拱出仰拱喷上、下台阶钻眼上、下台阶及仰拱爆破挖机扒渣、排险并配合装载机出渣上、下台阶打设锚杆、铺挂钢筋网、立架（含上台阶施工超前支护）四、微台阶工法特点1. 上下台阶同时钻眼、起爆、出碴、支护。上、下台阶钢架紧贴掌子面，仰拱初支可紧跟下台阶。满足“两紧跟”要求。2. 微台阶法开挖只需要在原有的全断面或半断面开挖台架上增设拼装式悬臂平台供微台阶钻眼、喷砼作业使用，不需增加其它设备。3. 上下台阶同时钻眼、放炮、出碴（利用一台挖机和装载机，挖机配合扒渣、装渣、排险，减少出渣排险工序时间），减少工序转换与衔接时间；上下导坑工序平行作业，节约时间，上、下导初喷后，上导施工超前小导管、同时上、下导打设锚杆、铺挂钢筋网片、安装钢架，钢架安装完成后，湿喷机到位，上、下导同时复喷混凝土，机子不移位，不换管，减少工序施工时间。4. 开挖作业占用空间减少，工序间相互干扰降低，仰拱、二衬安全步距得到有效控制，满足强制性规定...
