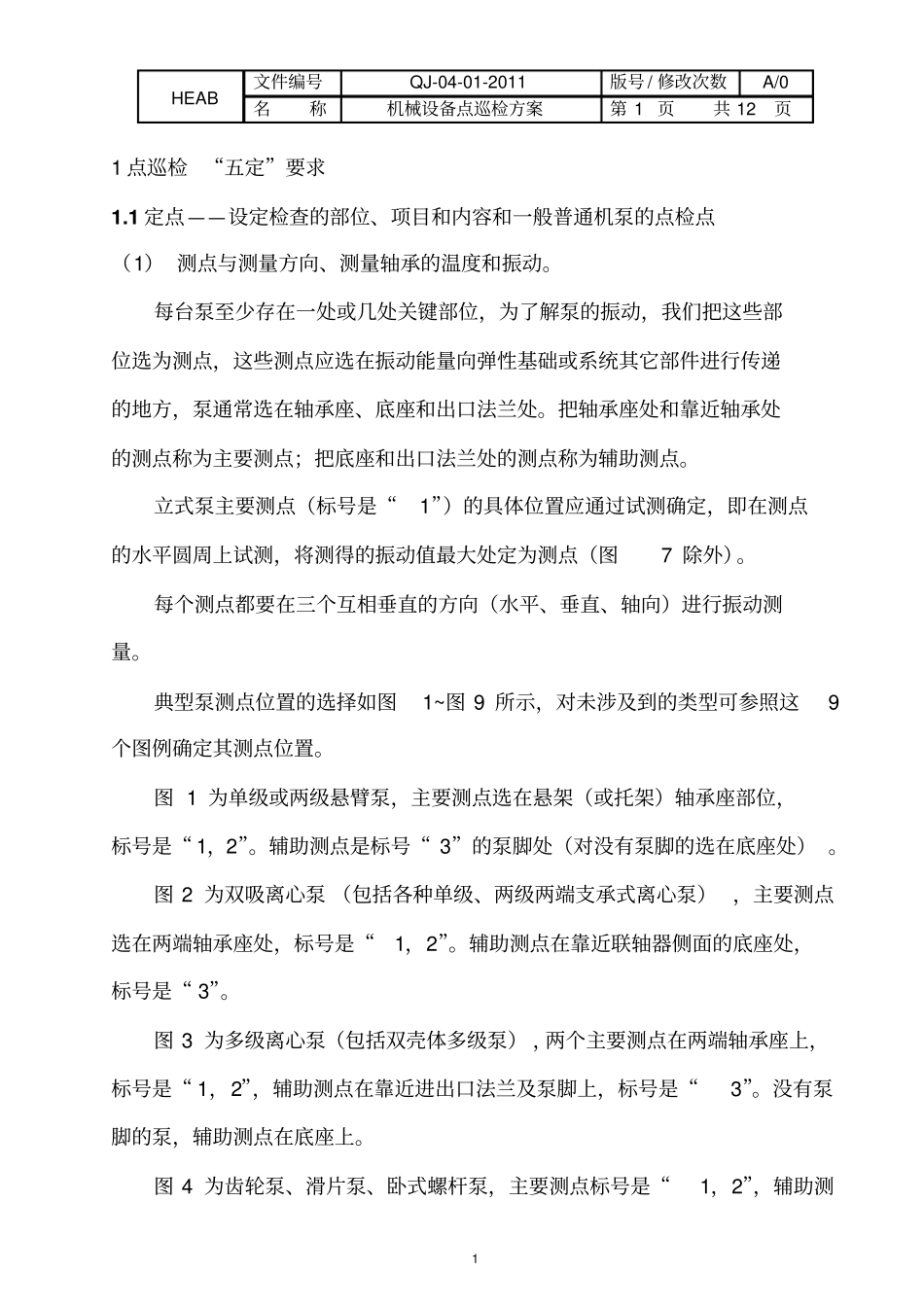

HEAB 文件编号QJ-04-01-2011 版号 / 修改次数A/0 名称机械设备点巡检方案第 1 页共 12 页11 点巡检“五定”要求1.1 定点——设定检查的部位、项目和内容和一般普通机泵的点检点（1） 测点与测量方向、测量轴承的温度和振动。每台泵至少存在一处或几处关键部位，为了解泵的振动，我们把这些部位选为测点，这些测点应选在振动能量向弹性基础或系统其它部件进行传递的地方，泵通常选在轴承座、底座和出口法兰处。把轴承座处和靠近轴承处的测点称为主要测点；把底座和出口法兰处的测点称为辅助测点。立式泵主要测点（标号是“1”）的具体位置应通过试测确定，即在测点的水平圆周上试测，将测得的振动值最大处定为测点（图7 除外）。每个测点都要在三个互相垂直的方向（水平、垂直、轴向）进行振动测量。典型泵测点位置的选择如图1~图 9 所示，对未涉及到的类型可参照这9个图例确定其测点位置。图 1 为单级或两级悬臂泵，主要测点选在悬架（或托架）轴承座部位，标号是“ 1，2”。辅助测点是标号“ 3”的泵脚处（对没有泵脚的选在底座处） 。图 2 为双吸离心泵 （包括各种单级、两级两端支承式离心泵） ，主要测点选在两端轴承座处，标号是“1，2”。辅助测点在靠近联轴器侧面的底座处，标号是“ 3”。图 3 为多级离心泵（包括双壳体多级泵） ，两个主要测点在两端轴承座上，标号是“ 1，2”，辅助测点在靠近进出口法兰及泵脚上，标号是“3”。没有泵脚的泵，辅助测点在底座上。图 4 为齿轮泵、滑片泵、卧式螺杆泵，主要测点标号是“1，2”，辅助测HEAB 文件编号QJ-04-01-2011 版号 / 修改次数A/0 名称机械设备点巡检方案第 2 页共 12 页2点标号是“ 3”。图 5 是立式离心泵，分为以下三种：——立式多级泵，主要测点选在泵与支架联接处，标号是“1”，辅助测点在出口法兰处和地脚处，标号是“2，3”；——立式船用离心泵，主要测点选在泵与支架联接处，标号是“1”，辅助测点在出口法兰处和支承地脚处，标号是“2，3”；——立式离心吊泵、主要测点标号是“1”，辅助测点标号是“ 2，3”。图 6 为立式混流泵，立式轴流泵，分为以下三种：——单层基础，主要测点选在泵座与电动机联接处，标号是“1”，辅助测点标号是“ 2，3”；——双层基础，主要测点选在泵座最高处，标号是“1”，辅助测点标号是“ 2，3”；——泵座与电动机间有联接支架，主要测点选在支架与泵座联接处，标号是“1”，辅助测点标号...
