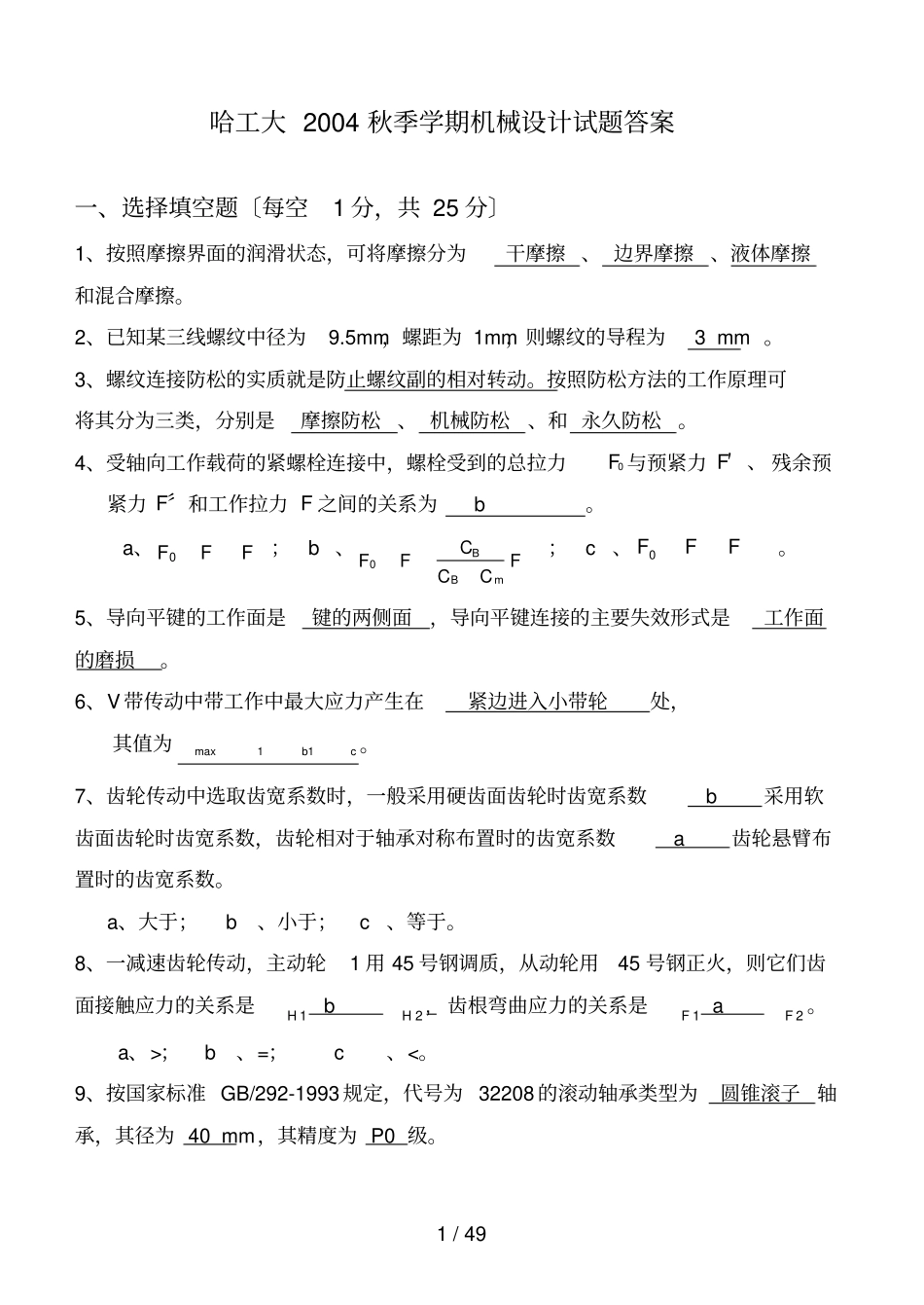

1 / 49 哈工大 2004 秋季学期机械设计试题答案一、选择填空题〔每空1 分，共 25 分〕1、按照摩擦界面的润滑状态，可将摩擦分为干摩擦 、 边界摩擦、液体摩擦和混合摩擦。2、已知某三线螺纹中径为9.5mm，螺距为 1mm，则螺纹的导程为 3 mm 。3、螺纹连接防松的实质就是防止螺纹副的相对转动。按照防松方法的工作原理可将其分为三类，分别是摩擦防松、 机械防松、和 永久防松。4、受轴向工作载荷的紧螺栓连接中，螺栓受到的总拉力F0 与预紧力 F′ 、 残余预紧力 F〞和工作拉力 F 之间的关系为 b 。a、FFF0； b 、FCCCFFmBB0； c、FFF0。5、导向平键的工作面是键的两侧面，导向平键连接的主要失效形式是工作面的磨损。6、V 带传动中带工作中最大应力产生在紧边进入小带轮处，其值为cb11max。7、齿轮传动中选取齿宽系数时，一般采用硬齿面齿轮时齿宽系数 b 采用软齿面齿轮时齿宽系数，齿轮相对于轴承对称布置时的齿宽系数 a 齿轮悬臂布置时的齿宽系数。a、大于； b、小于； c、等于。8、一减速齿轮传动，主动轮1 用 45 号钢调质，从动轮用45 号钢正火，则它们齿面接触应力的关系是1H b 2H , 齿根弯曲应力的关系是1F a 2F 。a、>； b、=； c、<。9、按国家标准 GB/292-1993 规定，代号为 32208 的滚动轴承类型为圆锥滚子轴承，其径为 40 mm，其精度为 P0 级。2 / 49 10、下列各种联轴器中，属于弹性联轴器的是 d ；属于可移式刚性联轴器的是 a ；属于固定式刚性联轴器的是 b 和 c 。a. 万向联轴器； b. 凸缘联轴器； c 套筒联轴器； d 弹性柱销联轴器。11、联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力。但联轴器与离合器的主要区别在于联轴器需要在停车后才能实现轴与轴的结合或分离，而离合器可使工作中的轴随时实现结合或分离。二、问答题〔每题6 分、计 30 分〕1、分别说明普通螺纹、梯形螺纹的特点和应用场合。答：普通螺纹 自锁性能好，强度高（ 2 分） ，主要用于连接 （1 分） 。梯形螺纹 效率比矩形螺纹略低 ，但 牙根强度较高 ，易于对中，磨损后可以补偿（2 分） ；在螺旋传动中应用最普遍。（1 分）2、分别说明硬齿面闭式齿轮传动和闭式蜗杆传动的主要失效形式与设计准则。答：硬齿面闭式齿轮传动的主要失效形式是齿根弯曲疲劳折断 (1 分) ；其设计准则是 按齿根弯曲疲劳强度进行设计，然后校核齿面接触疲劳强度(2 分) ...
