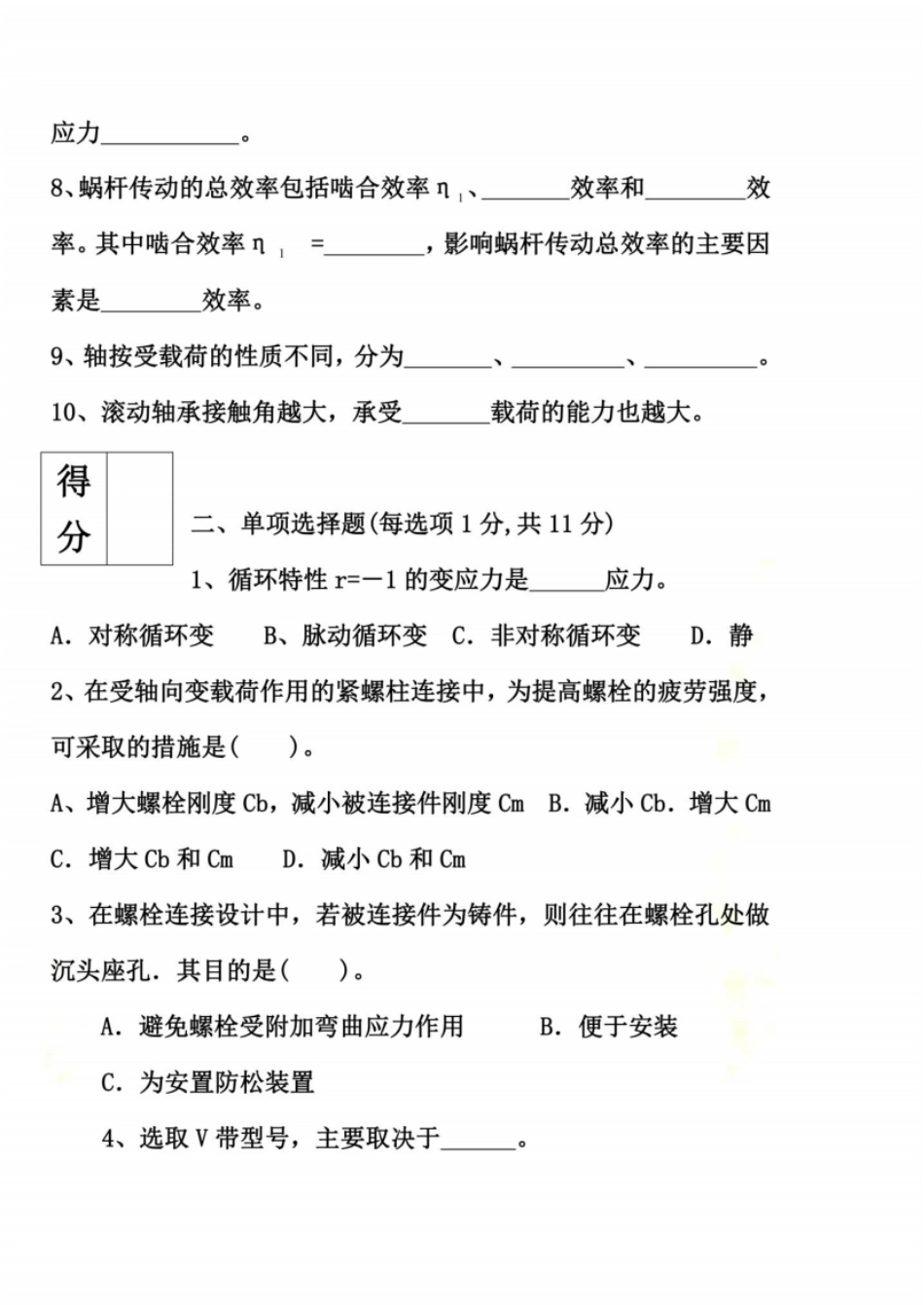

《机械设计》 期末考试试题库含答案详解 8 套 A．带的线速度 B．带的紧边拉力 c．带的有效拉力 D．带传递的功率和小带轮转速5、对于标准齿轮传动，影响齿形系数Y F 的主要几何参数是。 A．齿轮的模数 B．齿轮的压力角 C．齿轮的齿数 D．齿轮的顶隙系数6、一斜齿圆柱齿轮传动， 已知法向模数 Mn＝4mm，齿数 Z1=20，螺旋角 β ＝14032’2”，齿宽 b1＝80，b2＝75mm，则该传动的齿宽系数φ d等于——。 A．0.852 B．O.88 C．0.8 D．0.907 7、同一工作条件，若不改变轴的结构和尺寸，仅将轴的材料由碳钢改为合金钢，可以提高轴的而不能提高轴的。 A．强度 B．刚度8、当转速较低、同时受径向载荷和轴向载荷，要求便于安装时，宜选用。A．深沟球轴承 B．圆锥滚子轴承 C．角接触球轴承9、滑动轴承计算中限制pv 值是考虑限制轴承的。 A．磨损 B．发热 C．胶合 D．塑性变形10、圆柱螺旋弹簧的弹簧丝直径d=6mm,旋绕比 C=5,则它的内径 D1 等于。A、30mm, B 、24mm, C 、36mm, D 、40mm 三、计算题 (38 分) 1、(15 分) 有一受预紧力F0和轴向工作载荷作用的紧螺栓连接，已知预紧力F0＝1000 N，螺栓的刚度 Cb 与连接件的刚度 Cm相等，轴向工作载荷F=1000N，试计算该螺栓所受的总拉力 F2＝?剩余预紧力 F1＝?在预紧力 F0 不变的条件下，若保证被连接件间不出现缝隙，该螺栓的最大轴向工作载荷Fmax为多少 ? 2、(13 分) 如图 3-2 所示的手摇起重绞车采用蜗杆传动。巳知模数 m＝8mm，蜗得分杆头数 z1＝1，蜗杆分度圆直径d1＝80mm，蜗轮齿数 z2＝40，卷筒直径 D＝200mm，蜗杆与蜗轮间的当量摩擦系数f V＝0.03 ，轴承和卷简中的摩擦损失等于6％，问： (1)欲使重物 W上升 1m,手柄应转多少转 ?并在图上标出手柄的转动方向。 (2)若重物 W＝5000N，手摇手柄时施加的力F＝100N，手柄转臂的长度 L 应是多少 ?3、(10 分) 某轴系部件采用一对7208AC滚动轴承支承，如图3-3 所示。己知作用于轴承上的径向载荷Fr1＝1000N，Fr2＝2060N，作用于轴上的轴向载荷FA=880 N，轴承内部轴向力Fd 与径向载荷Fr 的关系为 Fd＝0.68F r, 试求轴承轴向载荷Fa1和 Fa2。四、分析题 (20 分) 1.(10 分) 如图 4-1 为圆柱齿轮—蜗杆传动。已知斜齿轮1 的转动方向和斜齿轮2 的轮齿旋向。 (1)在图中啮合处标出齿轮1 和齿轮 2 所受轴向力Fa1和 Fa2的方向。 (2)为使蜗杆轴上的齿轮2 与蜗杆 3 所...
