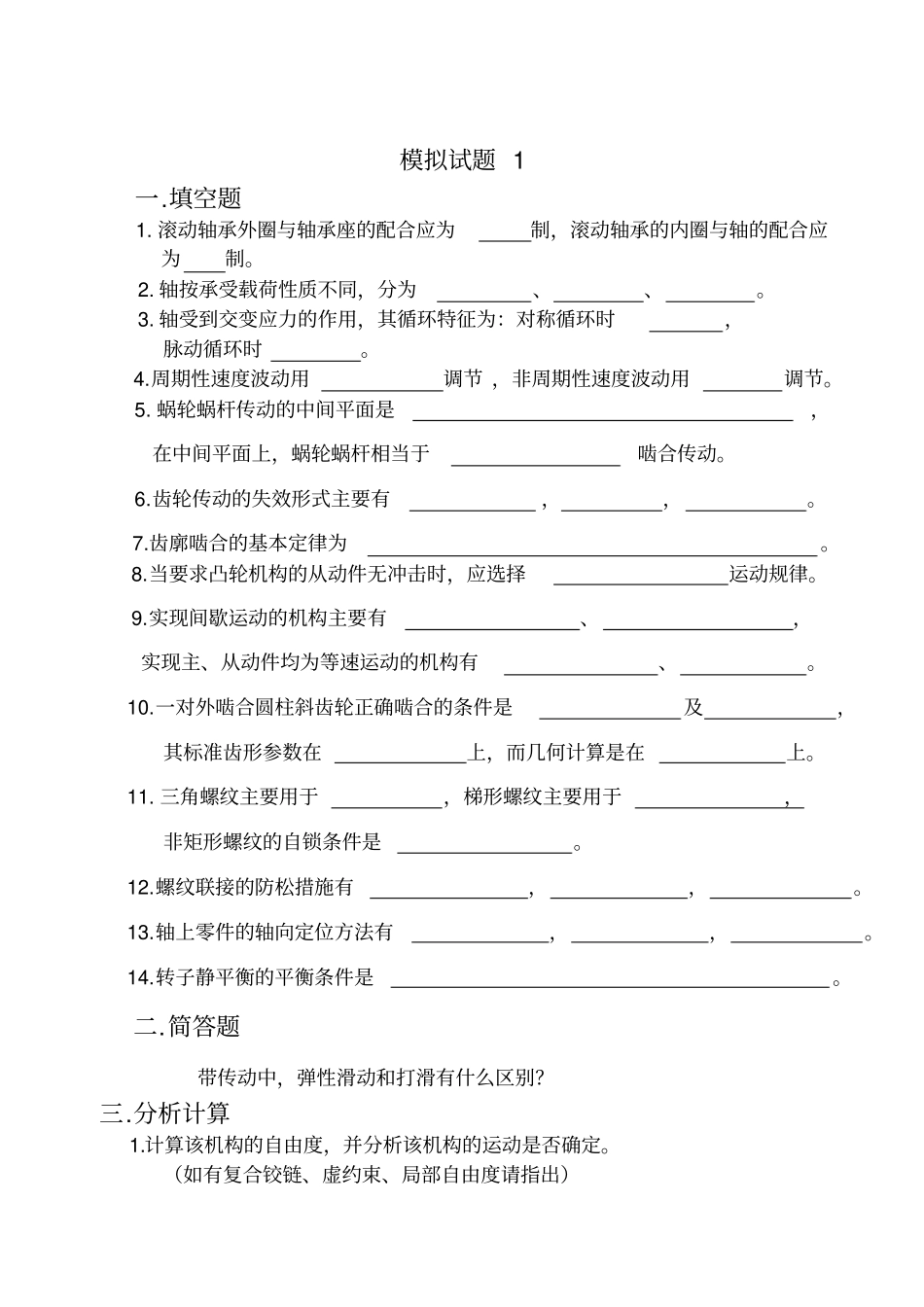

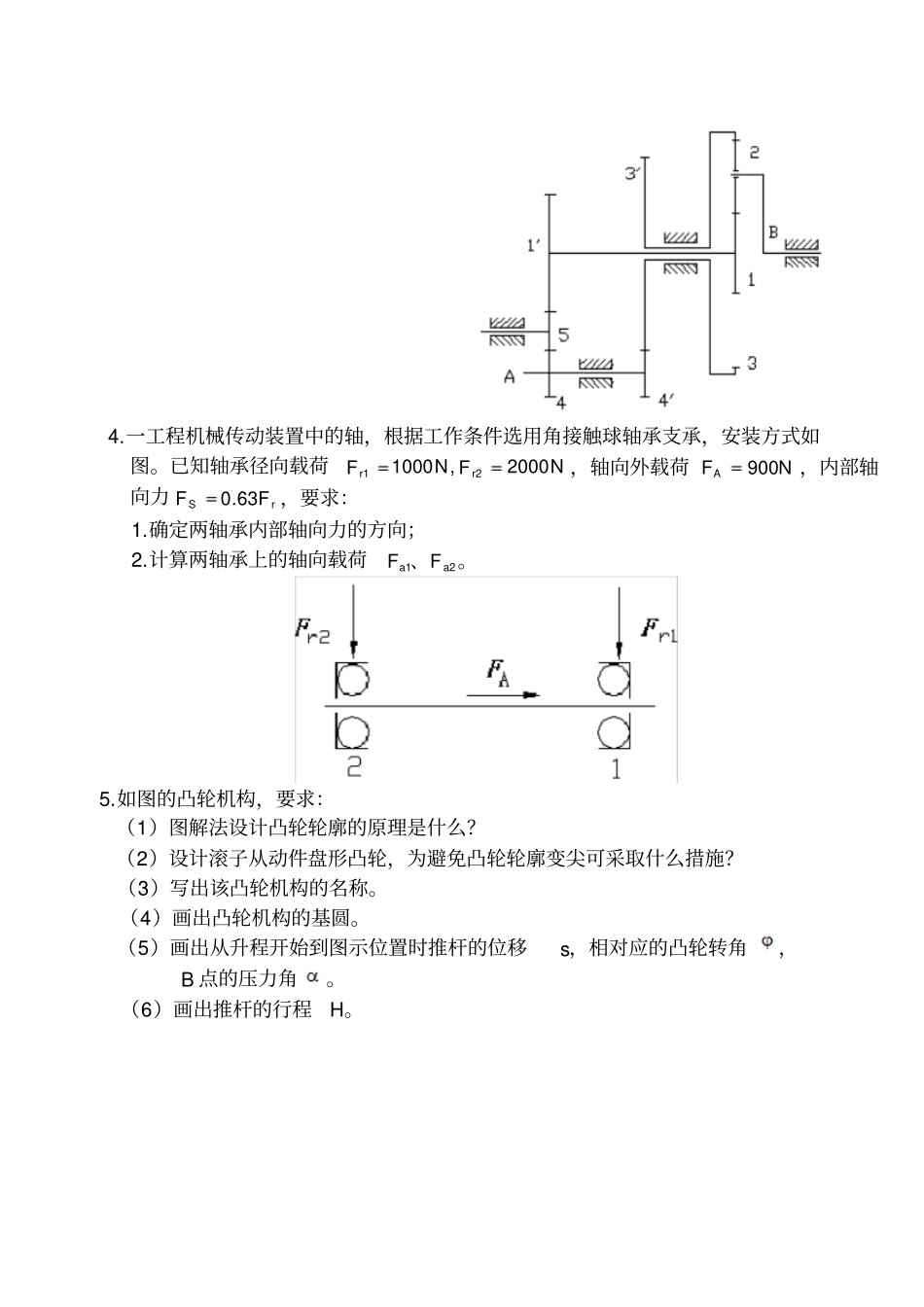

模拟试题 1一.填空题1. 滚动轴承外圈与轴承座的配合应为制，滚动轴承的内圈与轴的配合应为制。 2. 轴按承受载荷性质不同，分为、、。 3. 轴受到交变应力的作用，其循环特征为：对称循环时，脉动循环时。 4.周期性速度波动用调节 ，非周期性速度波动用调节。 5. 蜗轮蜗杆传动的中间平面是，在中间平面上，蜗轮蜗杆相当于啮合传动。6.齿轮传动的失效形式主要有，，。 7.齿廓啮合的基本定律为。8.当要求凸轮机构的从动件无冲击时，应选择运动规律。9.实现间歇运动的机构主要有、，实现主、从动件均为等速运动的机构有、。 10.一对外啮合圆柱斜齿轮正确啮合的条件是及，其标准齿形参数在上，而几何计算是在上。 11. 三角螺纹主要用于，梯形螺纹主要用于，非矩形螺纹的自锁条件是。 12.螺纹联接的防松措施有，，。 13.轴上零件的轴向定位方法有，，。 14.转子静平衡的平衡条件是。二.简答题带传动中，弹性滑动和打滑有什么区别？三.分析计算 1.计算该机构的自由度，并分析该机构的运动是否确定。（如有复合铰链、虚约束、局部自由度请指出）2. 试分析图示锥齿轮与蜗杆机构。(1) 对锥齿轮 1、2 进行受力分析；(2) 预使蜗杆 3 与锥齿轮 2 的轴向力部分抵消，试确定蜗杆的螺旋线方向和蜗轮4的旋向；(3) 画出重物 W1 和 W2 的运行方向。3.已知：.15,30,40,30,20,90,30,305'4'34'1321zzzzzzzz试求：ABi（大小和转向）。4.一工程机械传动装置中的轴，根据工作条件选用角接触球轴承支承，安装方式如图。已知轴承径向载荷N2000,N1000r2r1FF，轴向外载荷N900AF，内部轴向力r63.0FF S，要求：1.确定两轴承内部轴向力的方向；2.计算两轴承上的轴向载荷a2a1FF 、。5.如图的凸轮机构，要求：（1）图解法设计凸轮轮廓的原理是什么？（2）设计滚子从动件盘形凸轮，为避免凸轮轮廓变尖可采取什么措施？（3）写出该凸轮机构的名称。（4）画出凸轮机构的基圆。（5）画出从升程开始到图示位置时推杆的位移s，相对应的凸轮转角，B 点的压力角。（6）画出推杆的行程H。模拟试题 1 标准答案一.填空题1. 滚动轴承外圈与轴承座的配合应为基轴制，滚动轴承的内圈与轴的配合应为基孔制。 2. 轴按承受载荷性质不同 ,分为转轴、心轴、 传动轴。 3. 轴受到交变应力的作用，其循环特征为：对称循环时r -1，脉动循环时 r0 。 4.周期性速度波动用飞轮调节 ，非周期性速度波动用调速器调节。 5. 蜗轮蜗杆传动的中间平面是通过蜗杆轴线...
