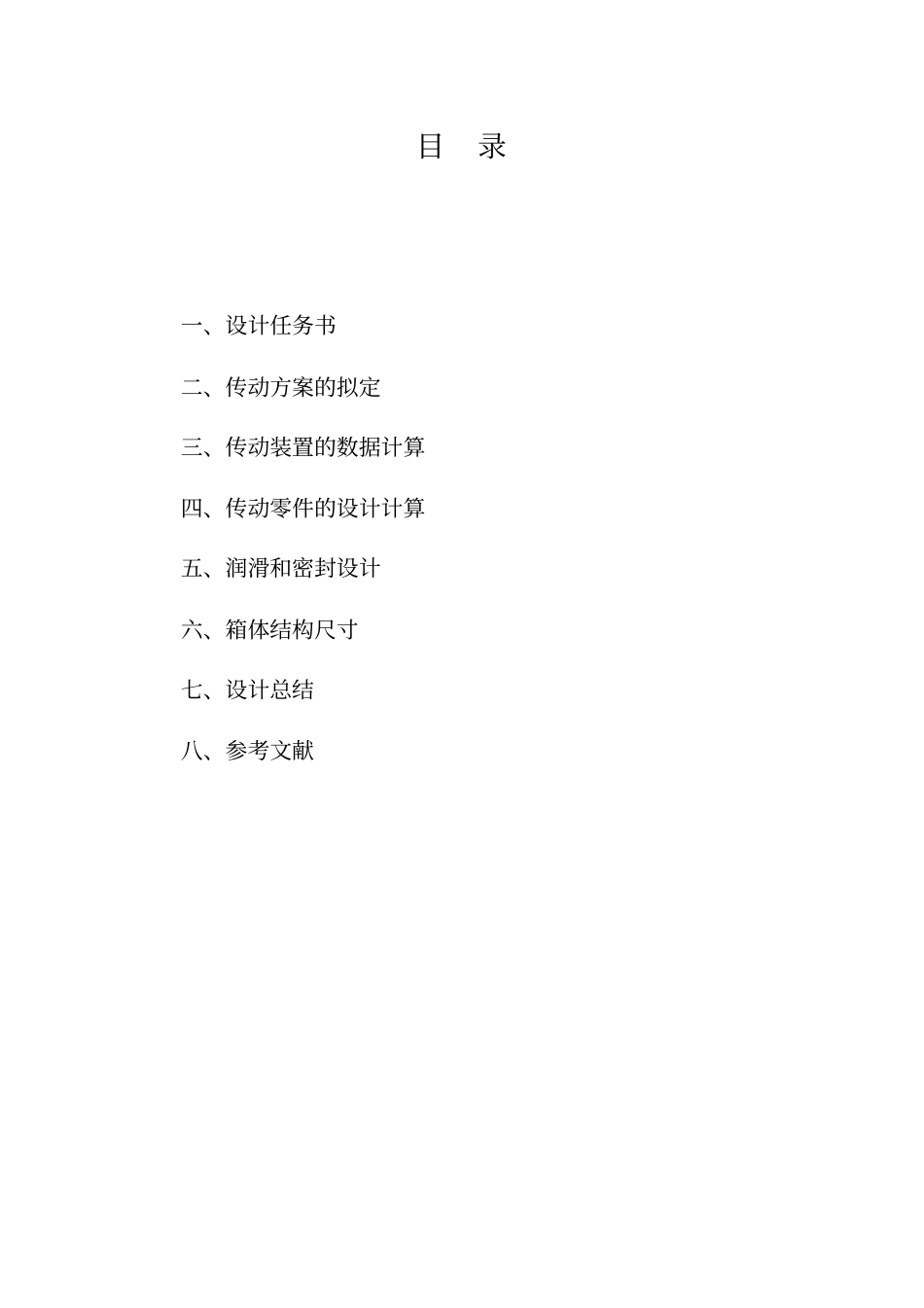

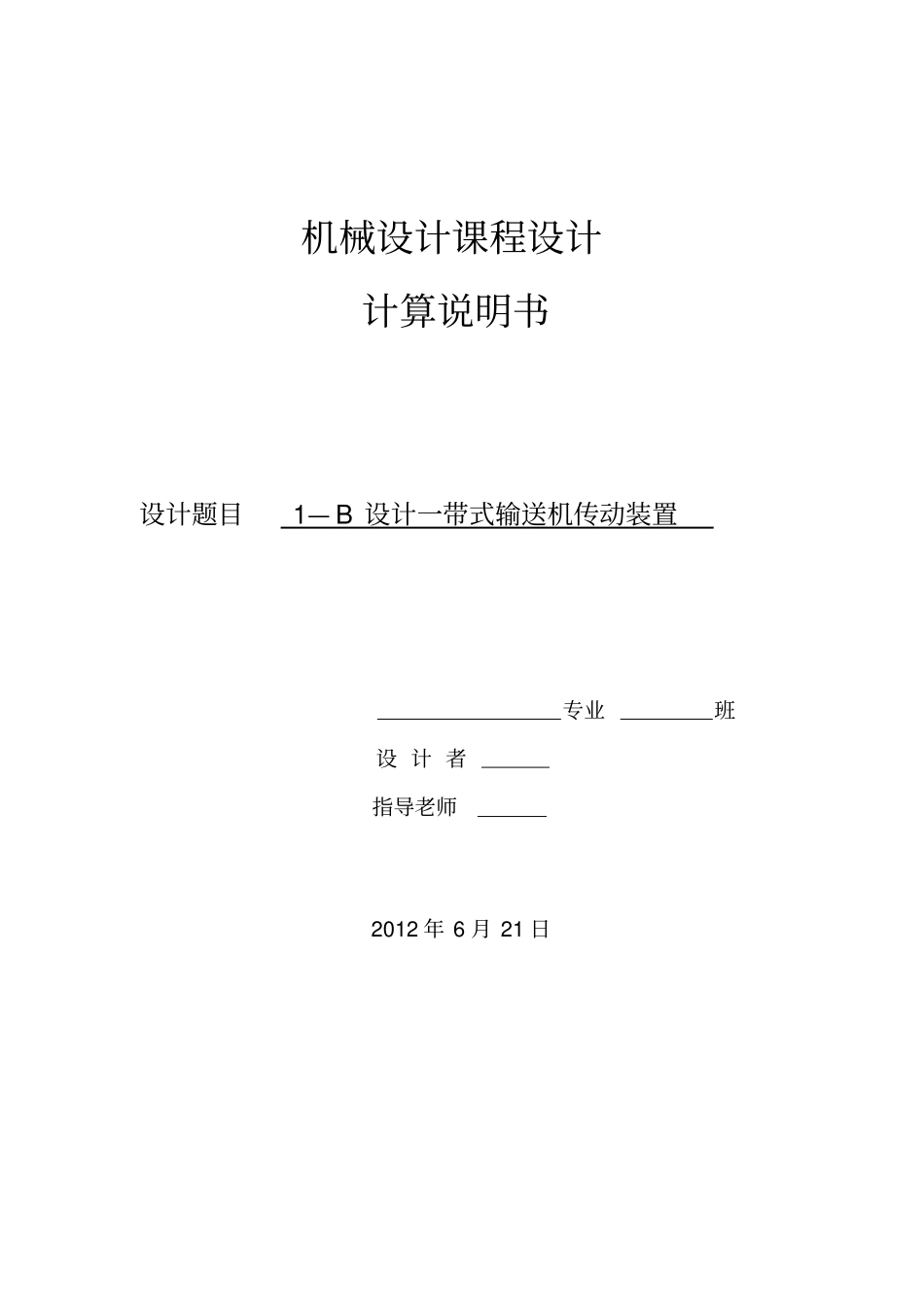

机械设计课程设计计算说明书设计题目1— B 设计一带式输送机传动装置专业班设 计 者指导老师2012 年 6 月 21 日目录一、设计任务书二、传动方案的拟定三、传动装置的数据计算四、传动零件的设计计算五、润滑和密封设计六、箱体结构尺寸七、设计总结八、参考文献计算项目及内容主要结果一、设计任务书传动简图如图所示，设计参数列于表中2-1 中。工作条件：连续单向运转，载荷平稳，空载启动，使用期10 年（每年 300 个工作日），小批量生产，两班制工作，输送机工作转速允许误差为±5%。带式输送机的传动效率为 0.96 。图 2-1注： 1. 带式输送机运送散粒物料，如谷物，型砂，煤等； 2．输送机运转方向不变，工作载荷稳定； 3.工作寿命 10 年，每年 300 个工作日，每日工作16 小时；（一）、原始数据：输送带的牵引力 F(KN)输送带的速度V(m/s)输送带滚筒的直径 D（mm）使用年限（年）1.5 1.7 260 10 （二）、设计内容和要求：1. 编写设计计算说明书一份，其内容通常包括下列几个方面：（1）传动系统方案的分析和拟定以及减速器类型的选择；计算项目及内容主要结果（2）电动机的选择与传动装置运动和动力参数的计算；（3）传动零件的设计计算（如齿轮传动，带传动等）；（4）轴的设计计算；（5）轴承及其组合部件设计；（6）键联接和联轴器的选择及校核；（7）减速器箱体，润滑及附件的设计；（8）轴承寿命校核（9）轴的强度校核；（10）装配图和零件图的绘制；（11）设计小结；（12）参考文献。2.要求每个学生完成以下工作：（1）减速器装配图 1 张（A1 图纸）（2）零件工作图 2 张（ A3 图纸）。（3）设计计算说明书1 份。二、传动方案的拟定由图可知， 该设备原动机为电动机， 传动装置为减速器， 工作机为带式输送机。减速器为一级斜齿圆柱齿轮传动和一级带传动，轴承初步选用角接触球轴承。联轴器选用弹性套柱销联轴器。三、 传动装置的数据计算（一）、电动机的选择：1、选择电动机系列按工作要求及工作条件，选用三相异步鼠笼电动机，即：电压为380V Y 系列的三相交流电源电动机。2、选择电动机系列计算项目及内容主要结果（1）、工作机输出轴的功率1.52.7wPFvKW 改（2）、传动装置总效率21234式中1、2 、3 、4 分别为 V 带、斜齿圆柱齿轮传动、轴、联轴器传动效率。10.91，20.98 ，30.99 ，41则2212340.910.980.9910.874（3）、所需电动机功率1.22.73.73η0.874WmKPPkW（4）、选择电...
