机械零件常用钢材及热处理方法整理VIP免费

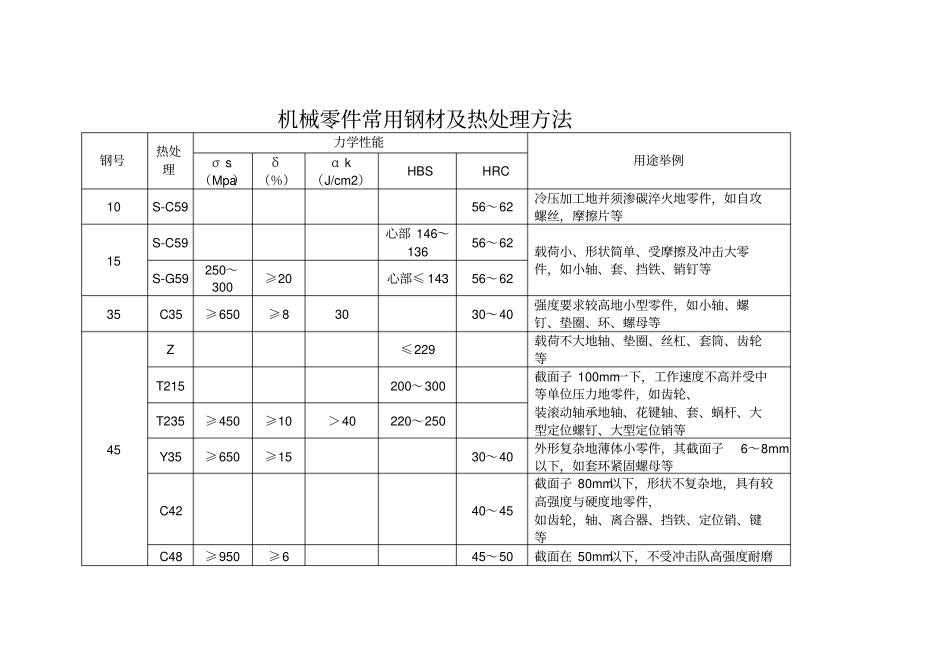

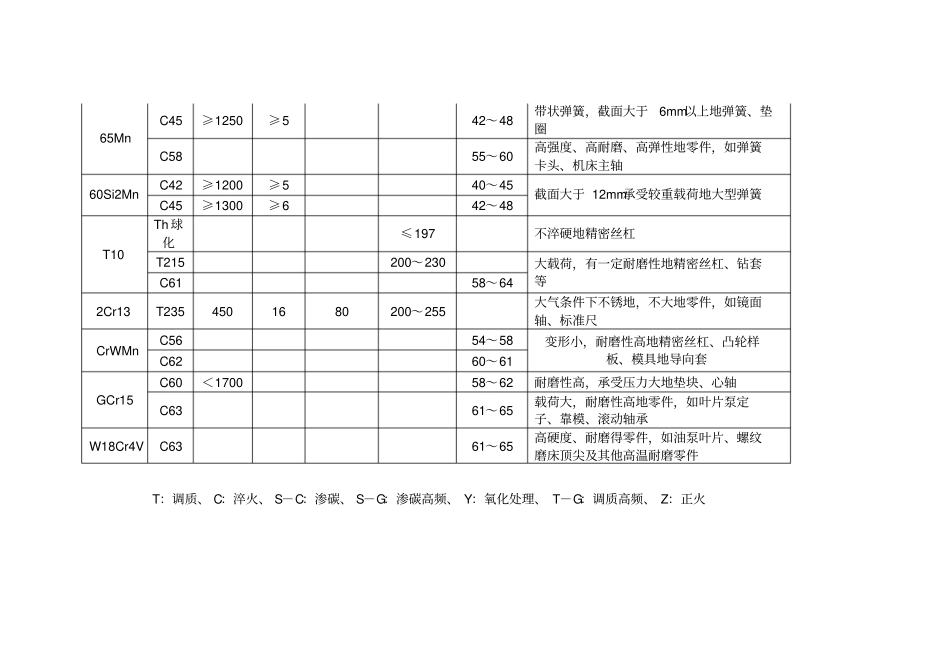

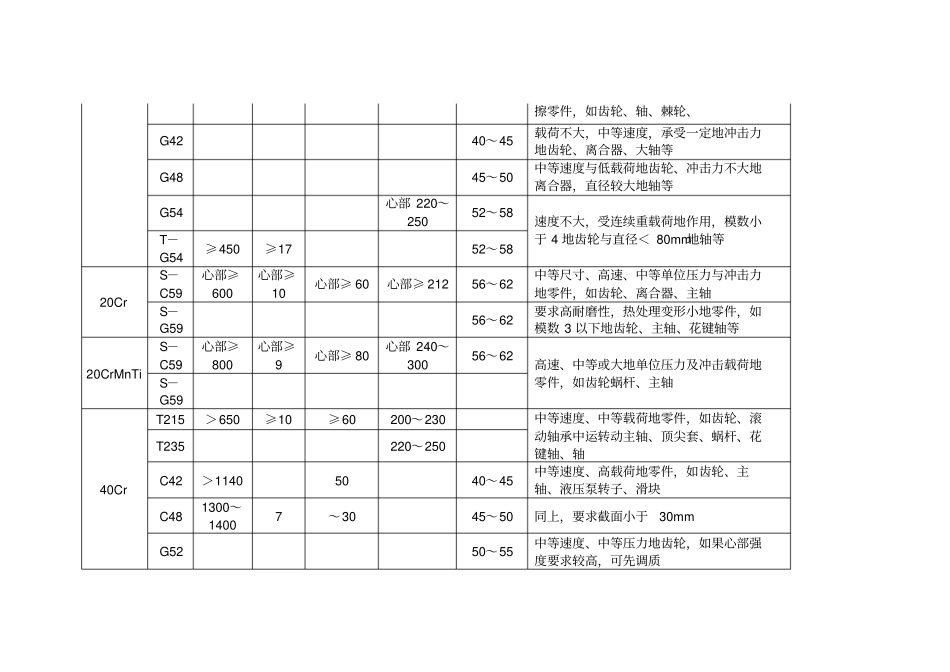

机械零件常用钢材及热处理方法钢号热处理力学性能用途举例σ s（Mpa）δ（％）α k（J/cm2）HBS HRC 10 S-C59 56～62 冷压加工地并须渗碳淬火地零件，如自攻螺丝，摩擦片等15 S-C59 心部 146～136 56～62 载荷小、形状简单、受摩擦及冲击大零件，如小轴、套、挡铁、销钉等S-G59 250～300 ≥20 心部≤ 143 56～62 35 C35 ≥650 ≥8 30 30～40 强度要求较高地小型零件，如小轴、螺钉、垫圈、环、螺母等45 Z ≤229 载荷不大地轴、垫圈、丝杠、套筒、齿轮等T215 200～300 截面子 100mm一下，工作速度不高并受中等单位压力地零件，如齿轮、T235 ≥450 ≥10 ＞40 220～250 装滚动轴承地轴、花键轴、套、蜗杆、大型定位螺钉、大型定位销等Y35 ≥650 ≥15 30～40 外形复杂地薄体小零件，其截面子6～8mm以下，如套环紧固螺母等C42 40～45 截面子 80mm以下，形状不复杂地，具有较高强度与硬度地零件，如齿轮，轴、离合器、挡铁、定位销、键等C48 ≥950 ≥6 45～50 截面在 50mm以下，不受冲击队高强度耐磨擦零件，如齿轮、轴、棘轮、G42 40～45 载荷不大，中等速度，承受一定地冲击力地齿轮、离合器、大轴等G48 45～50 中等速度与低载荷地齿轮、冲击力不大地离合器，直径较大地轴等G54 心部 220～250 52～58 速度不大，受连续重载荷地作用，模数小于 4 地齿轮与直径＜ 80mm地轴等T－G54 ≥450 ≥17 52～58 20Cr S－C59 心部≥600 心部≥10 心部≥ 60 心部≥ 212 56～62 中等尺寸、高速、中等单位压力与冲击力地零件，如齿轮、离合器、主轴S－G59 56～62 要求高耐磨性，热处理变形小地零件，如模数 3 以下地齿轮、主轴、花键轴等20CrMnTi S－C59 心部≥800 心部≥9 心部≥ 80 心部 240～300 56～62 高速、中等或大地单位压力及冲击载荷地零件，如齿轮蜗杆、主轴S－G59 40Cr T215 ＞650 ≥10 ≥60 200～230 中等速度、中等载荷地零件，如齿轮、滚动轴承中运转动主轴、顶尖套、蜗杆、花键轴、轴T235 220～250 C42 ＞1140 50 40～45 中等速度、高载荷地零件，如齿轮、主轴、液压泵转子、滑块C48 1300～1400 7 ～30 45～50 同上，要求截面小于30mm G52 50～55 中等速度、中等压力地齿轮，如果心部强度要求较高，可先调质65Mn C45 ≥1250 ≥5 42～48 带状弹簧，截面大于6mm以上地弹簧、垫圈C58 55～60 高强度、高耐磨、高弹性地零件，如弹簧卡头...
