机泵试运转专业技术方案VIP免费

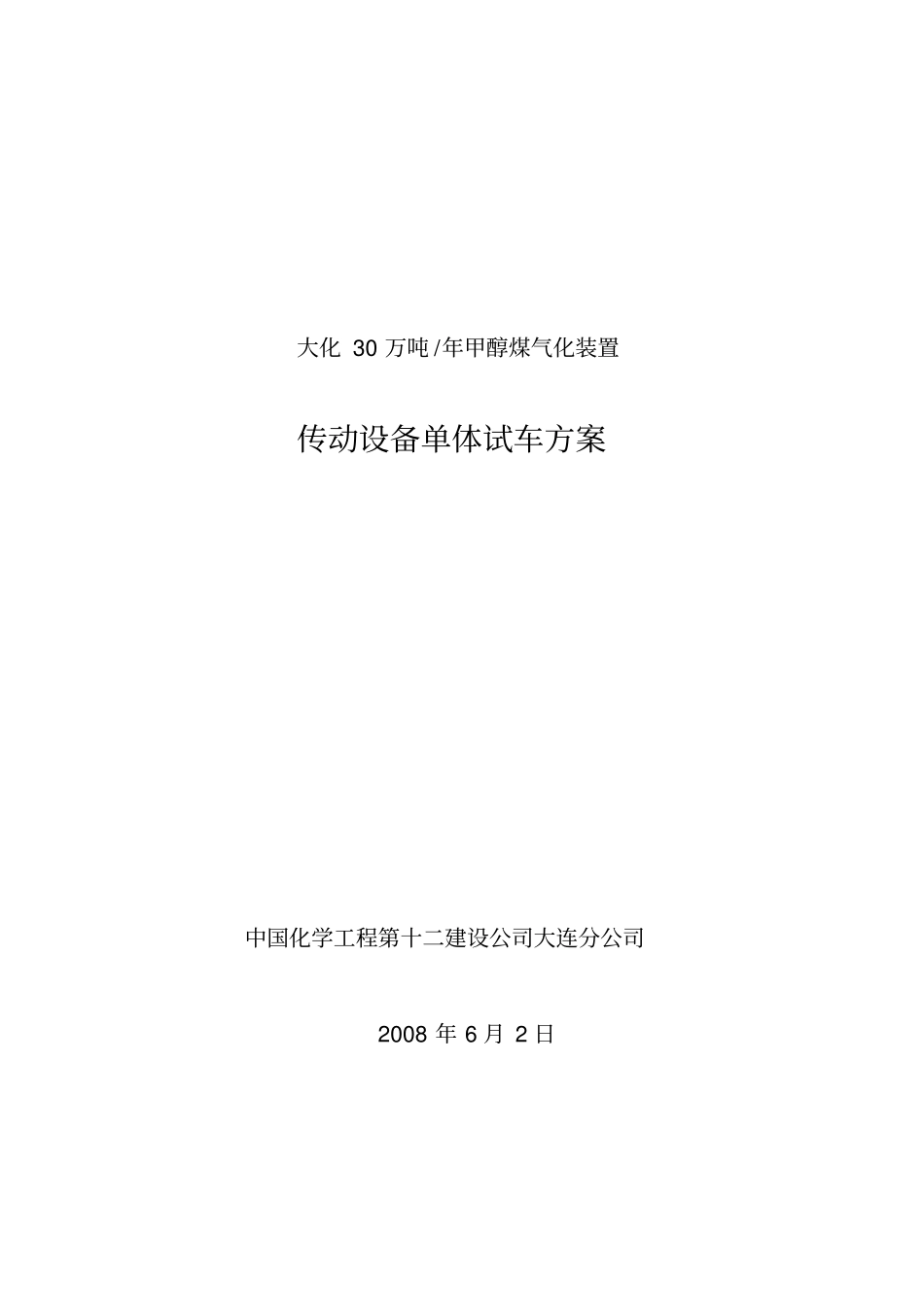

机泵试运转专业技术方案_第1页
1/17
机泵试运转专业技术方案_第2页
2/17
机泵试运转专业技术方案_第3页
3/17
大化 30 万吨 /年甲醇煤气化装置传动设备单体试车方案中国化学工程第十二建设公司大连分公司2008 年 6 月 2 日1 / 17 目次编制说明1概述2试运转前的3机泵单机试运转3.1 电机空运转3.2 密封、冷却管线的准备3.3 离心泵的单机试运转3.4 真空泵的单体试运行3.5 齿轮泵的单机试运转3.6 离心机的单机试运转3.7 真空袋滤机的单机试运转3.8 皮带输送机的单机试运转3.9 搅拌器的单机试运转3.10 风机的单机试运转3.11 其它4单机试运转应检查的项目5 单机试运转注意事项6 竣工文件的编写7 单机试运转组织8 安全技术措施9现场文明施工10 施工机具、量具11 施工手段用料12 劳动力配备13 单机试运转进度计划2 / 17 编制说明本方案仅涉及大化30 万吨 /年甲醇煤气化装置一般机泵的单机试运转,真空带式过滤机、加药装置、点火装置等重要动设备将另行编制单项技术交底,厂家代表现场指导,在此方案中仅做一般说明,本方案不涉及磨煤机和压缩机。单机试运转由施工单位组织,建设单位配合。1 概述1.1 概况大化 30 万吨/年甲醇煤气化装置,其它包括泵类53 台、搅拌器 5 台、风机 13 台,另外还有旋转阀、敲击器、犁式卸料器、皮带输送机等63 台,设备类型复杂、数量多,由于厂家、设计原因造成的遗留问题较多,试运转时间紧、调试难度大,并同时处理所有的遗留问题,这就要求试运转人员精心组织,通过试车促进尾项的完善和遗留问题的处理解决,并调整各专业人员,积极配合,以最短的时间完成单体试运行。1.2 编制依据1.2.1 设备安装操作手册及有关资料1.2.2 《化工机器安装工程施工及验收通用规范》(HG20203-2000)1.2.3 《化工机器安装工程施工及验收规范(化工用泵)》(HGJ207-83)1.2.4 《炼油、化工施工安全规程》 (SHJ505-83)1.3 单机试运转机泵明细表,见下表。序号设备位号设备名称单位数量安装标高1 P-1301A/B/C 中压循环水泵台3 EL21.300 2 P-1304A/B 调和水泵台2 EL32.000 3 P-1305A/B 计量泵台2 EL0.300 4 P-1306 开工烧觜柴油泵台1 EL0.300 5 P-1307 热风炉柴油泵台1 EL0.300 6 P-1401A/B 渣水池循环泵台2 EL7.100 7 P-1402A/B 排水增压泵台2 EL0.300 8 P-1403A/B 细渣浆排除泵台2 EL0.300 3 / 17 9 P-1601A/B 洗涤塔循环泵台2 EL7.100 10 P-1701A/B SSS给料泵台2 EL0.300 11 P-1702A/B SSS排污水泵台2 EL0.300 12 P-1703A/B SSS给料泵台2 EL...
