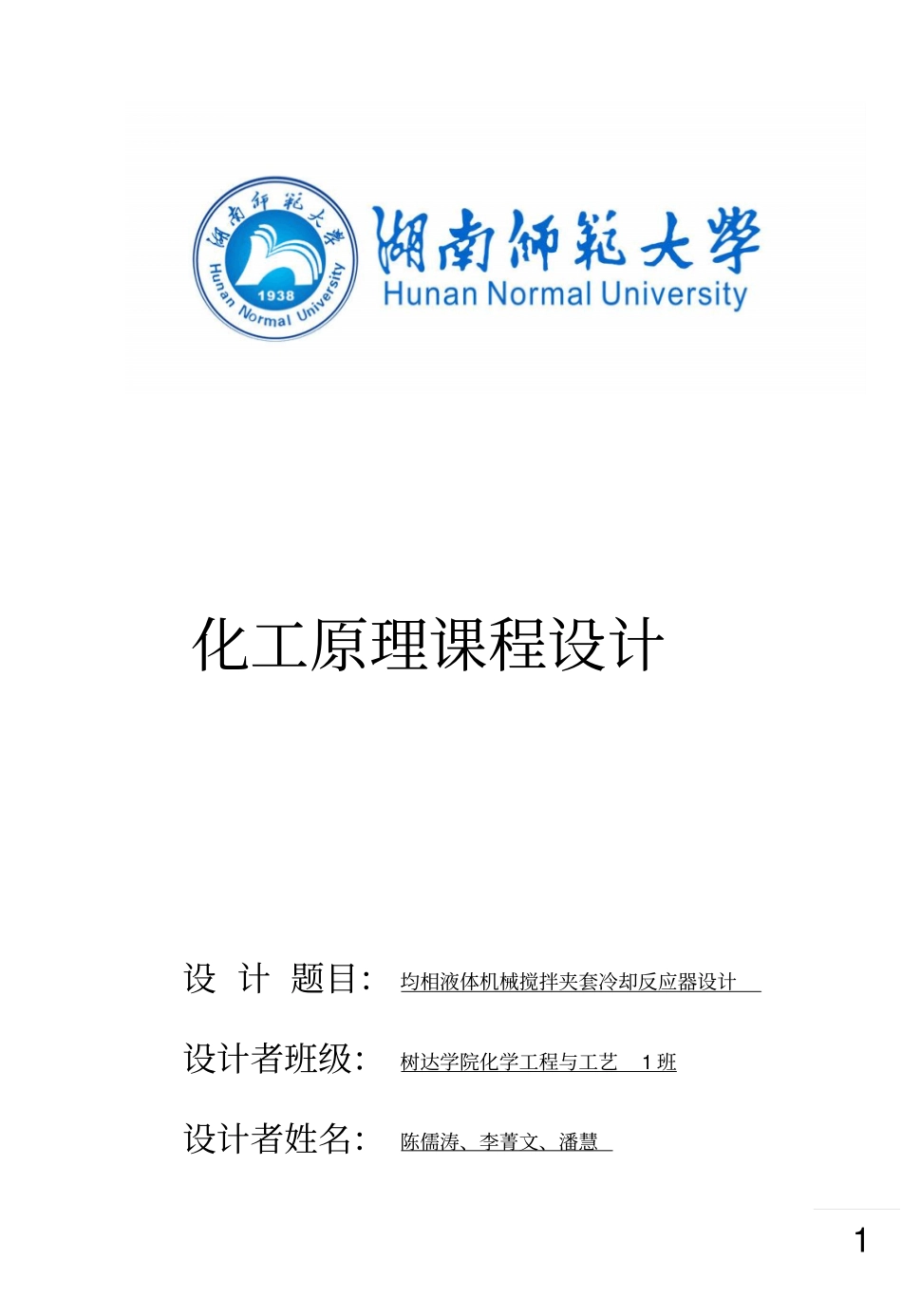

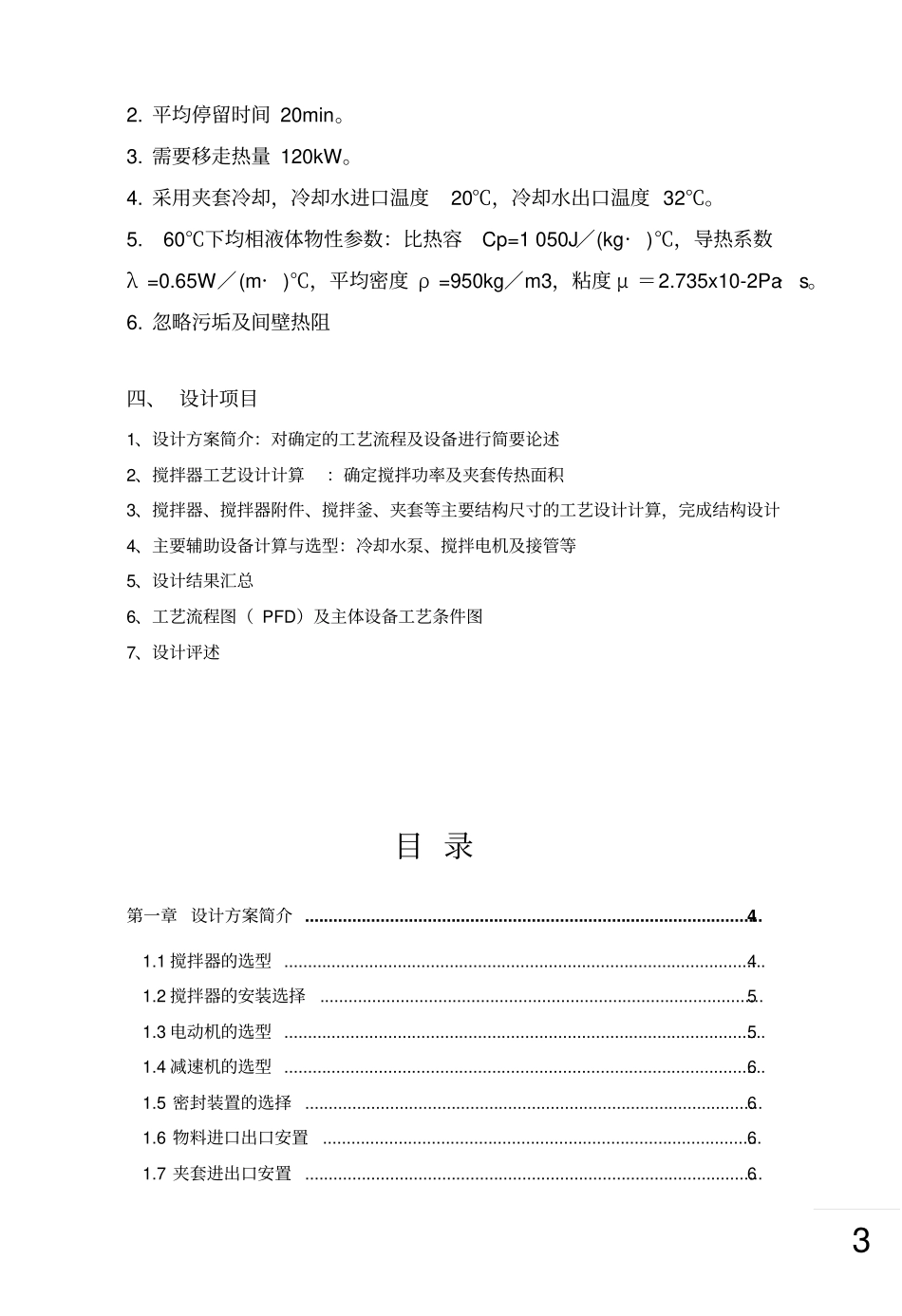

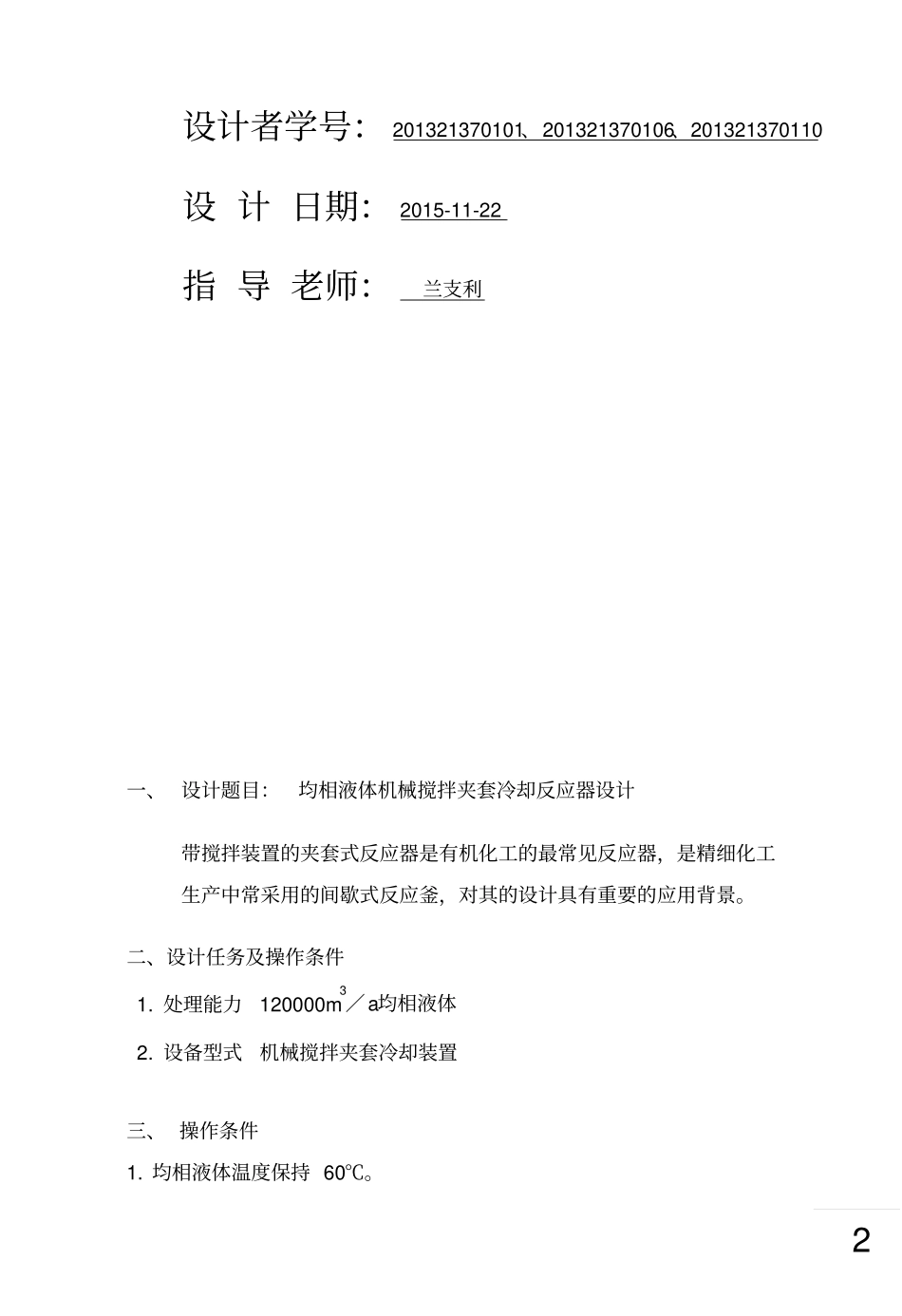

1 化工原理课程设计设 计 题目： 均相液体机械搅拌夹套冷却反应器设计设计者班级： 树达学院化学工程与工艺1 班设计者姓名： 陈儒涛、李菁文、潘慧2 设计者学号： 201321370101、201321370106、201321370110设 计 日期： 2015-11-22指 导 老师：兰支利一、 设计题目：均相液体机械搅拌夹套冷却反应器设计带搅拌装置的夹套式反应器是有机化工的最常见反应器，是精细化工生产中常采用的间歇式反应釜，对其的设计具有重要的应用背景。二、设计任务及操作条件1. 处理能力120000m3／a均相液体2. 设备型式机械搅拌夹套冷却装置三、 操作条件1. 均相液体温度保持 60℃。3 2. 平均停留时间 20min。3. 需要移走热量 120kW。4. 采用夹套冷却，冷却水进口温度20℃，冷却水出口温度 32℃。5. 60℃下均相液体物性参数：比热容Cp=1 050J／(kg· )℃，导热系数λ =0.65W／(m· )℃，平均密度 ρ =950kg／m3，粘度 μ ＝2.735x10-2Pa· s。6. 忽略污垢及间壁热阻四、 设计项目1、设计方案简介：对确定的工艺流程及设备进行简要论述2、搅拌器工艺设计计算：确定搅拌功率及夹套传热面积3、搅拌器、搅拌器附件、搅拌釜、夹套等主要结构尺寸的工艺设计计算，完成结构设计4、主要辅助设备计算与选型：冷却水泵、搅拌电机及接管等5、设计结果汇总6、工艺流程图（ PFD）及主体设备工艺条件图7、设计评述目 录第一章 设计方案简介 ................................................................................................. 41.1 搅拌器的选型 ...................................................................................................... 41.2 搅拌器的安装选择 .............................................................................................. 51.3 电动机的选型 ...................................................................................................... 51.4 减速机的选型 ...................................................................................................... 61.5 密封装置的选择 ................................................................................................. 61.6 物料进口出口安置 ............................................................................................. 61....
