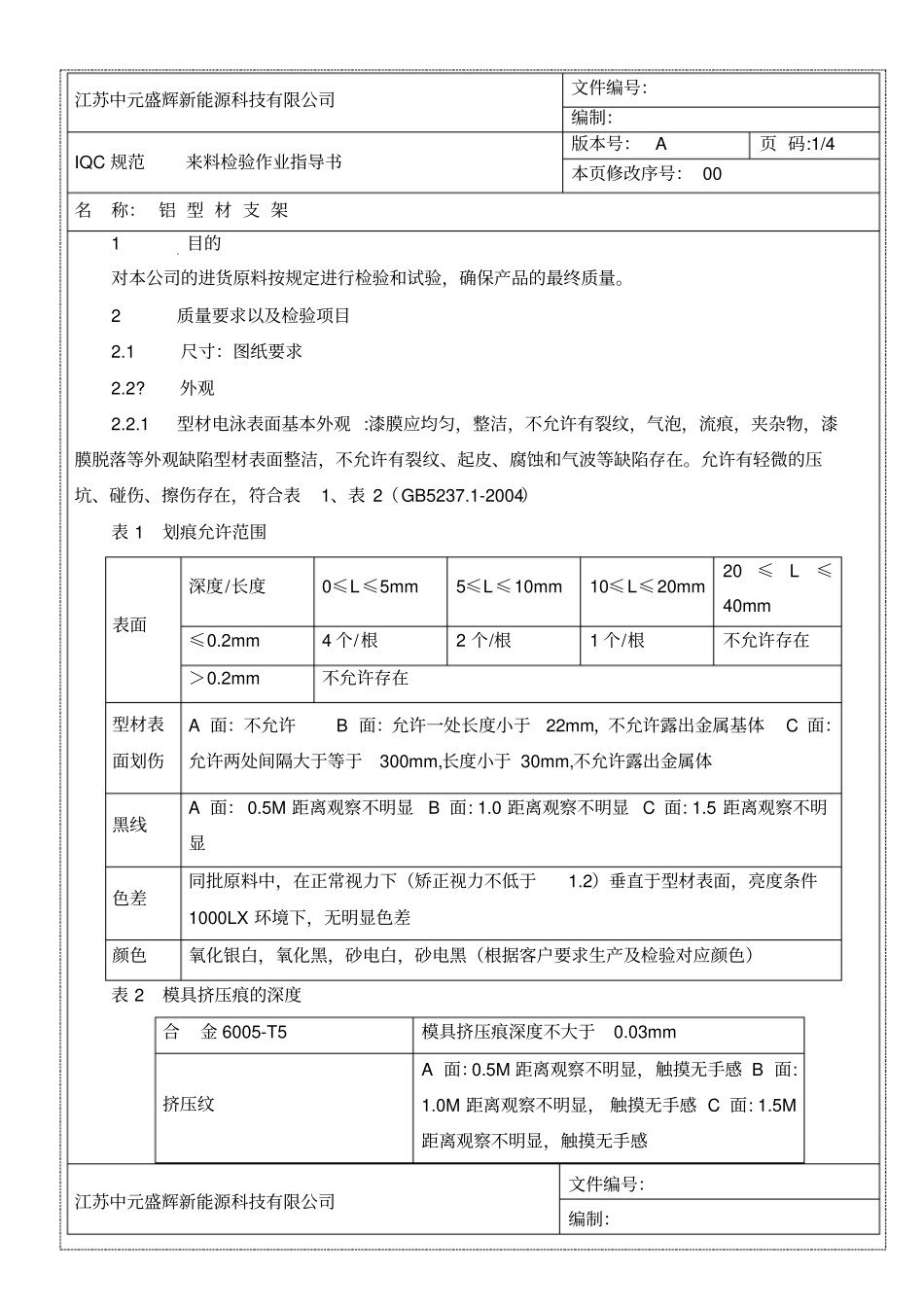

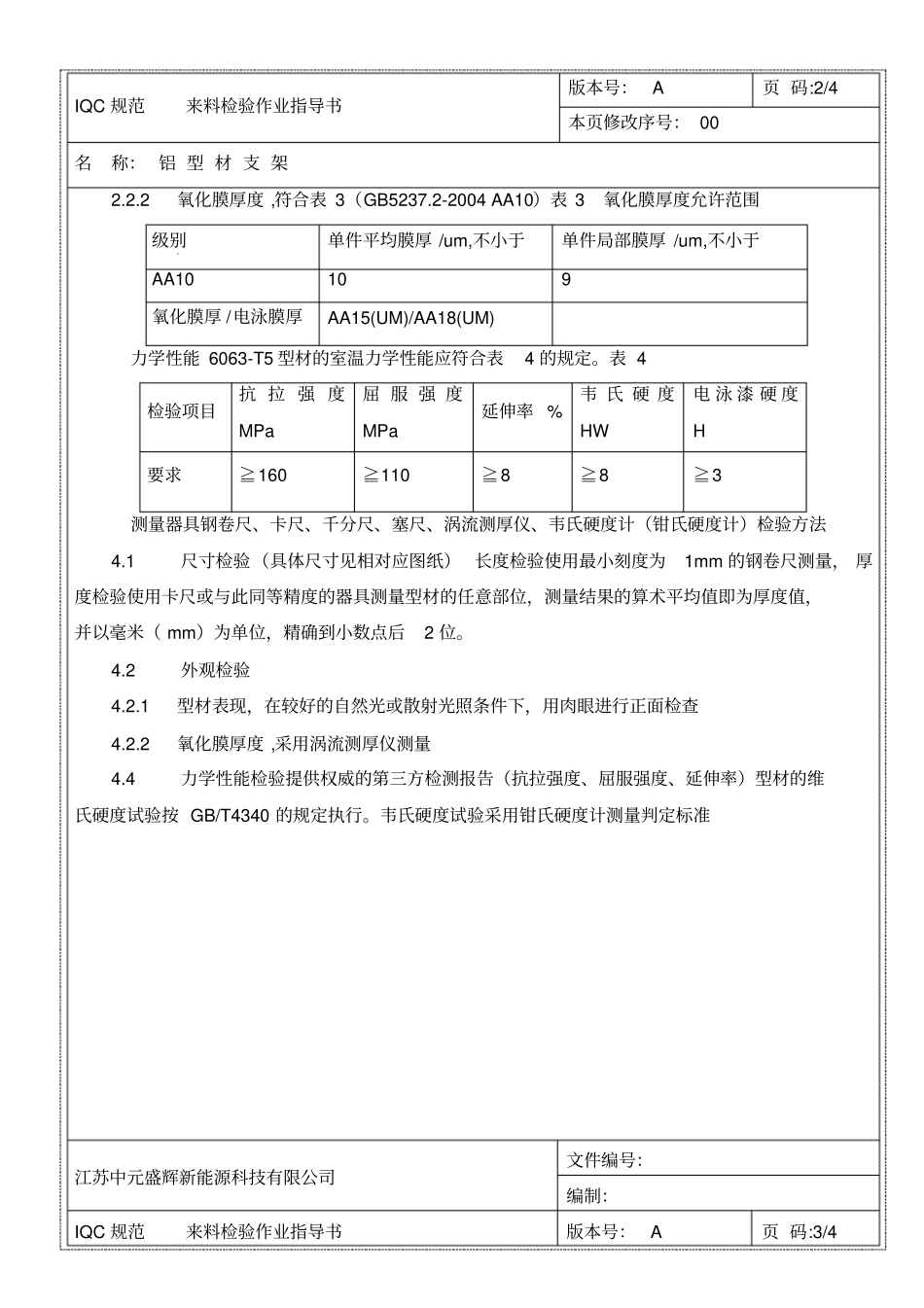

江苏中元盛辉新能源科技有限公司文件编号:编制:IQC 规范来料检验作业指导书版本号:A 页 码:1/4 本页修改序号: 00 名称: 铝 型 材 支 架1 目的对本公司的进货原料按规定进行检验和试验,确保产品的最终质量。2 质量要求以及检验项目2.1 尺寸:图纸要求2.2? 外观2.2.1 型材电泳表面基本外观 :漆膜应均匀,整洁,不允许有裂纹,气泡,流痕,夹杂物,漆膜脱落等外观缺陷型材表面整洁,不允许有裂纹、起皮、腐蚀和气波等缺陷存在。允许有轻微的压坑、碰伤、擦伤存在,符合表1、表 2(GB5237.1-2004)表 1 划痕允许范围表面深度/长度0≤L≤5mm 5≤L≤10mm 10≤L≤20mm 20≤L≤40mm ≤0.2mm 4 个/根2 个/根1 个/根不允许存在>0.2mm 不允许存在型材表面划伤A 面:不允许B 面:允许一处长度小于22mm,不允许露出金属基体C 面:允许两处间隔大于等于300mm,长度小于 30mm,不允许露出金属体黑线A 面: 0.5M 距离观察不明显B 面: 1.0 距离观察不明显 C 面: 1.5 距离观察不明显色差同批原料中,在正常视力下(矫正视力不低于1.2)垂直于型材表面,亮度条件1000LX 环境下,无明显色差颜色氧化银白,氧化黑,砂电白,砂电黑(根据客户要求生产及检验对应颜色)表 2 模具挤压痕的深度合金 6005-T5 模具挤压痕深度不大于0.03mm 挤压纹A 面:0.5M 距离观察不明显,触摸无手感 B 面: 1.0M 距离观察不明显, 触摸无手感 C 面: 1.5M距离观察不明显,触摸无手感江苏中元盛辉新能源科技有限公司文件编号:编制:IQC 规范来料检验作业指导书版本号:A 页 码:2/4 本页修改序号: 00 名称: 铝 型 材 支 架2.2.2 氧化膜厚度 ,符合表 3(GB5237.2-2004 AA10)表 3 氧化膜厚度允许范围级别单件平均膜厚 /um,不小于单件局部膜厚 /um,不小于AA10 10 9 氧化膜厚 /电泳膜厚AA15(UM)/AA18(UM) 力学性能 6063-T5 型材的室温力学性能应符合表4 的规定。表 4 检验项目抗 拉 强 度MPa 屈 服 强 度MPa 延伸率 % 韦 氏 硬 度HW 电 泳 漆 硬 度H 要求≧160 ≧110 ≧8 ≧8 ≧3 测量器具钢卷尺、卡尺、千分尺、塞尺、涡流测厚仪、韦氏硬度计(钳氏硬度计)检验方法4.1 尺寸检验(具体尺寸见相对应图纸) 长度检验使用最小刻度为1mm 的钢卷尺测量, 厚度检验使用卡尺或与此同等精度的器具测量型材的任意部位,测量结果的算术平均值即为厚度值,并以毫米( mm)为...
