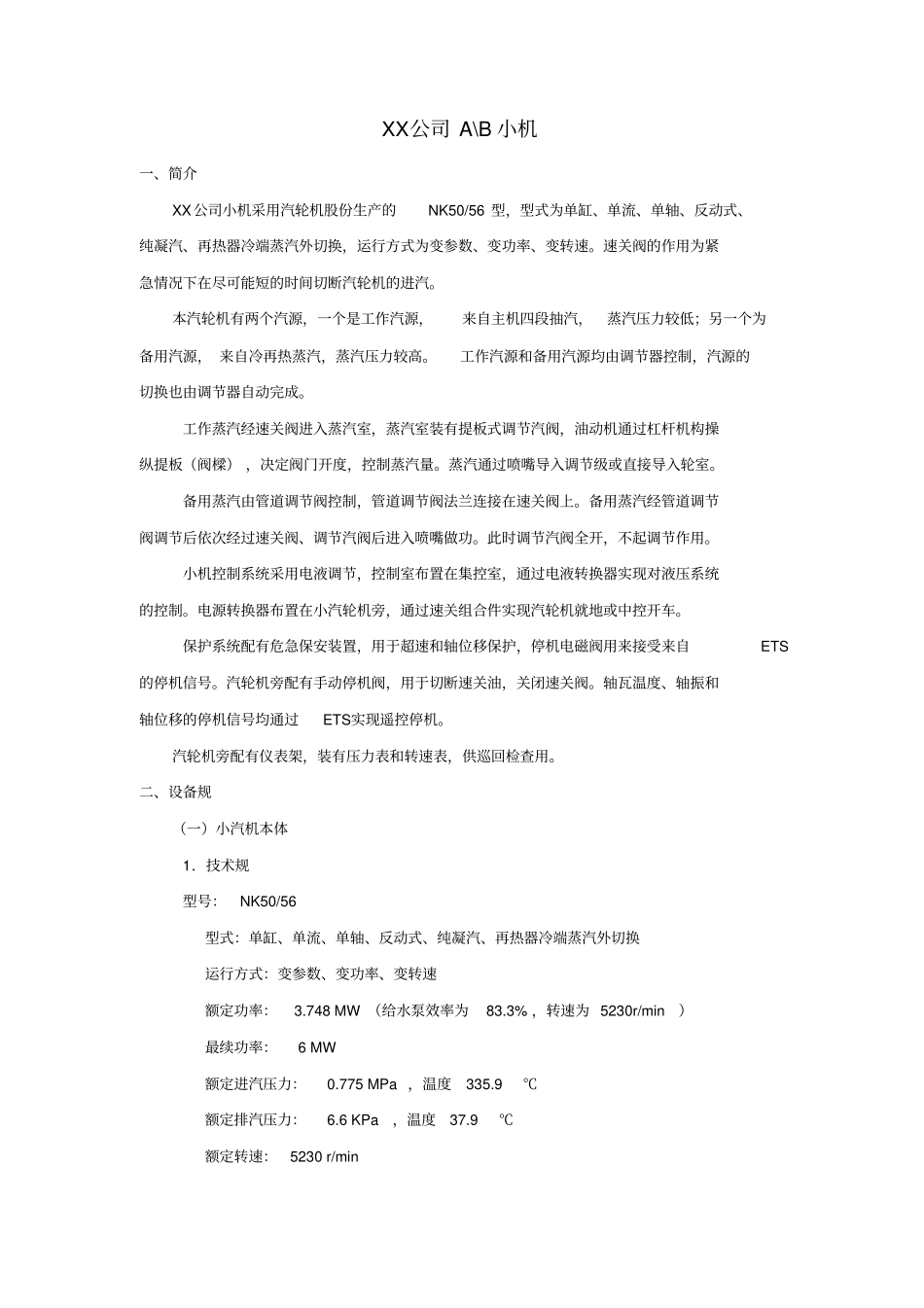

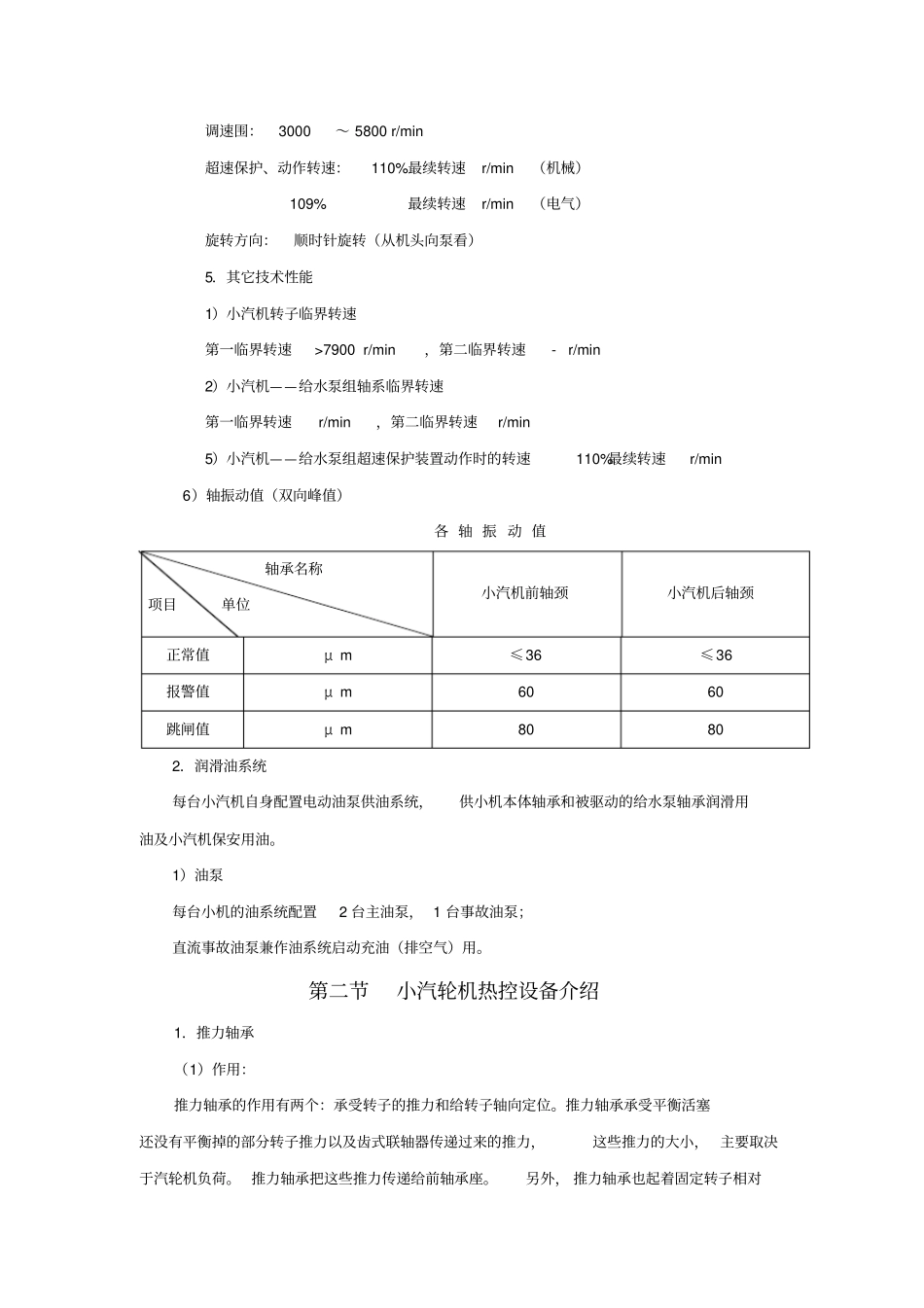

XX公司 A\B 小机一、简介XX公司小机采用汽轮机股份生产的NK50/56 型，型式为单缸、单流、单轴、反动式、纯凝汽、再热器冷端蒸汽外切换，运行方式为变参数、变功率、变转速。速关阀的作用为紧急情况下在尽可能短的时间切断汽轮机的进汽。本汽轮机有两个汽源，一个是工作汽源，来自主机四段抽汽，蒸汽压力较低；另一个为备用汽源， 来自冷再热蒸汽，蒸汽压力较高。工作汽源和备用汽源均由调节器控制，汽源的切换也由调节器自动完成。工作蒸汽经速关阀进入蒸汽室，蒸汽室装有提板式调节汽阀，油动机通过杠杆机构操纵提板（阀樑） ，决定阀门开度，控制蒸汽量。蒸汽通过喷嘴导入调节级或直接导入轮室。备用蒸汽由管道调节阀控制，管道调节阀法兰连接在速关阀上。备用蒸汽经管道调节阀调节后依次经过速关阀、调节汽阀后进入喷嘴做功。此时调节汽阀全开，不起调节作用。小机控制系统采用电液调节，控制室布置在集控室，通过电液转换器实现对液压系统的控制。电源转换器布置在小汽轮机旁，通过速关组合件实现汽轮机就地或中控开车。保护系统配有危急保安装置，用于超速和轴位移保护，停机电磁阀用来接受来自ETS的停机信号。汽轮机旁配有手动停机阀，用于切断速关油，关闭速关阀。轴瓦温度、轴振和轴位移的停机信号均通过ETS实现遥控停机。汽轮机旁配有仪表架，装有压力表和转速表，供巡回检查用。二、设备规（一）小汽机本体1．技术规型号： NK50/56 型式：单缸、单流、单轴、反动式、纯凝汽、再热器冷端蒸汽外切换运行方式：变参数、变功率、变转速额定功率： 3.748 MW （给水泵效率为 83.3% ，转速为 5230r/min）最续功率： 6 MW 额定进汽压力： 0.775 MPa ，温度 335.9 ℃额定排汽压力： 6.6 KPa，温度 37.9 ℃额定转速： 5230 r/min 调速围： 3000 ～ 5800 r/min 超速保护、动作转速： 110%最续转速 r/min（机械） 109%最续转速 r/min（电气）旋转方向：顺时针旋转（从机头向泵看）5．其它技术性能1）小汽机转子临界转速第一临界转速 >7900 r/min，第二临界转速 - r/min 2）小汽机——给水泵组轴系临界转速第一临界转速 r/min，第二临界转速 r/min 5）小汽机——给水泵组超速保护装置动作时的转速110%最续转速 r/min 6）轴振动值（双向峰值）各 轴 振 动 值轴承名称项目单位小汽机前轴颈小汽机后轴颈正常值μ m ≤36 ≤36 报警值μ m 60 60 跳闸值μ m 80 80 2．润滑油系统每台小汽机...
