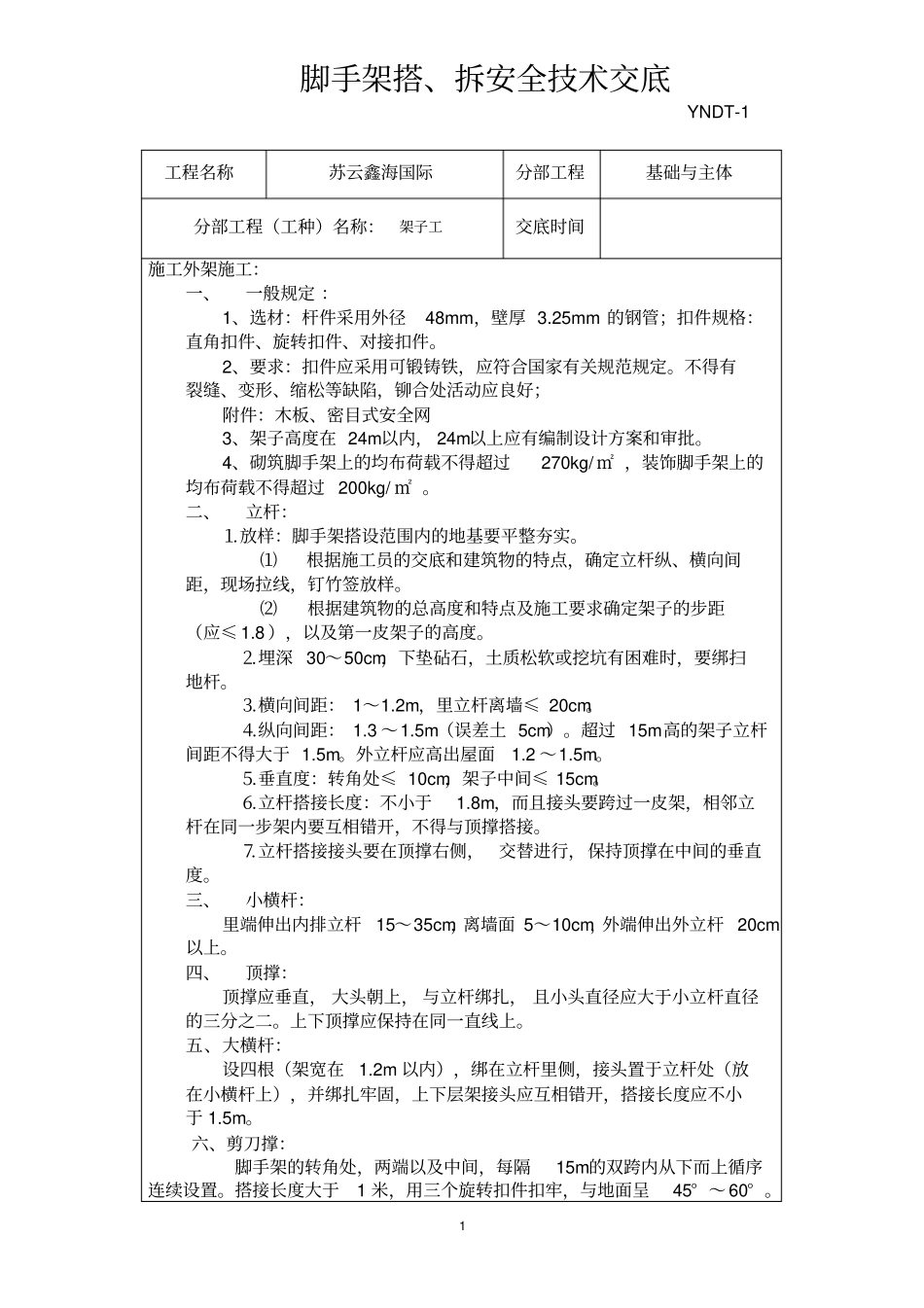

1 脚手架搭、拆安全技术交底YNDT-1 工程名称苏云鑫海国际分部工程基础与主体分部工程（工种）名称：架子工交底时间施工外架施工：一、一般规定 ：1、选材：杆件采用外径48mm，壁厚 3.25mm 的钢管；扣件规格：直角扣件、旋转扣件、对接扣件。2、要求：扣件应采用可锻铸铁，应符合国家有关规范规定。不得有裂缝、变形、缩松等缺陷，铆合处活动应良好；附件：木板、密目式安全网3、架子高度在 24m以内， 24m以上应有编制设计方案和审批。4、砌筑脚手架上的均布荷载不得超过270kg/ ㎡ ，装饰脚手架上的均布荷载不得超过 200kg/ ㎡ 。二、立杆：⒈放样：脚手架搭设范围内的地基要平整夯实。⑴根据施工员的交底和建筑物的特点，确定立杆纵、横向间距，现场拉线，钉竹签放样。⑵根据建筑物的总高度和特点及施工要求确定架子的步距（应≤ 1.8 ），以及第一皮架子的高度。⒉埋深 30～50cm，下垫砧石，土质松软或挖坑有困难时，要绑扫地杆。⒊横向间距： 1～1.2m，里立杆离墙≤ 20cm。⒋纵向间距： 1.3 ～1.5m（误差土 5cm）。超过 15m高的架子立杆间距不得大于 1.5m。外立杆应高出屋面1.2 ～1.5m。⒌垂直度：转角处≤ 10cm，架子中间≤ 15cm。⒍立杆搭接长度：不小于1.8m，而且接头要跨过一皮架，相邻立杆在同一步架内要互相错开，不得与顶撑搭接。⒎立杆搭接接头要在顶撑右侧，交替进行，保持顶撑在中间的垂直度。三、小横杆：里端伸出内排立杆15～35cm，离墙面 5～10cm，外端伸出外立杆 20cm以上。四、顶撑：顶撑应垂直， 大头朝上， 与立杆绑扎， 且小头直径应大于小立杆直径的三分之二。上下顶撑应保持在同一直线上。五、大横杆：设四根（架宽在1.2m 以内），绑在立杆里侧，接头置于立杆处（放在小横杆上），并绑扎牢固，上下层架接头应互相错开，搭接长度应不小于 1.5m。六、剪刀撑：脚手架的转角处，两端以及中间，每隔15m的双跨内从下而上循序连续设置。搭接长度大于1 米，用三个旋转扣件扣牢，与地面呈45° ～ 60° 。2 七、连墙点与抛撑的设置：三步以下架子每隔5～7 根立杆设一根抛撑，三步以上架每隔二步四跨设一连墙点。 上部架体连墙点水平方向每隔7 米、垂直方向每隔一层必须设置一道连墙点，应尽量靠近架子外立杆的节点，以加强架子的稳定性。八、栏杆：二步以上架在外立杆内侧须设置0.9m 高的防护栏杆和立网，外立杆高出屋面 1.2 ～1.5m 防护栏杆绑二道。九、脚手板：施工层应满铺脚手板，四角...
