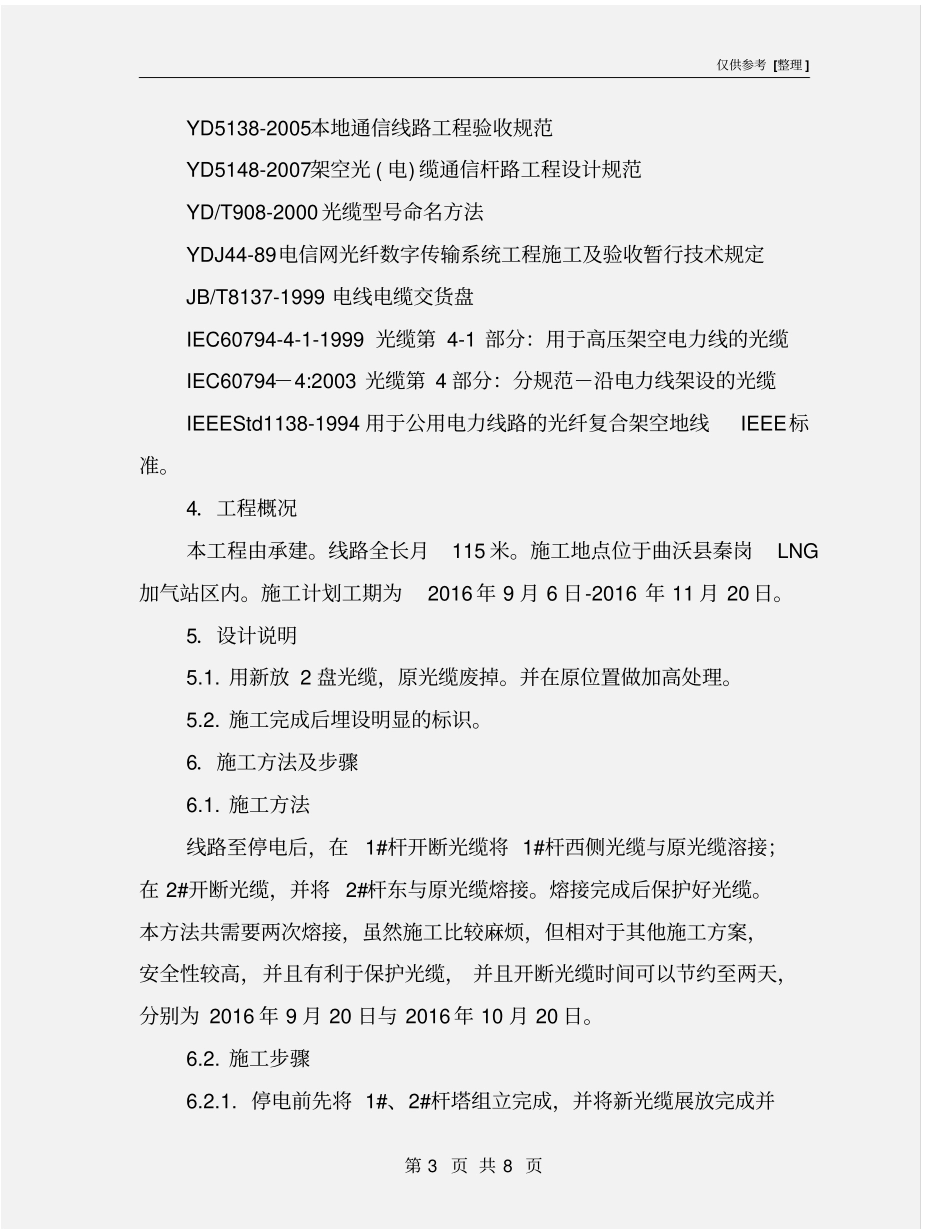

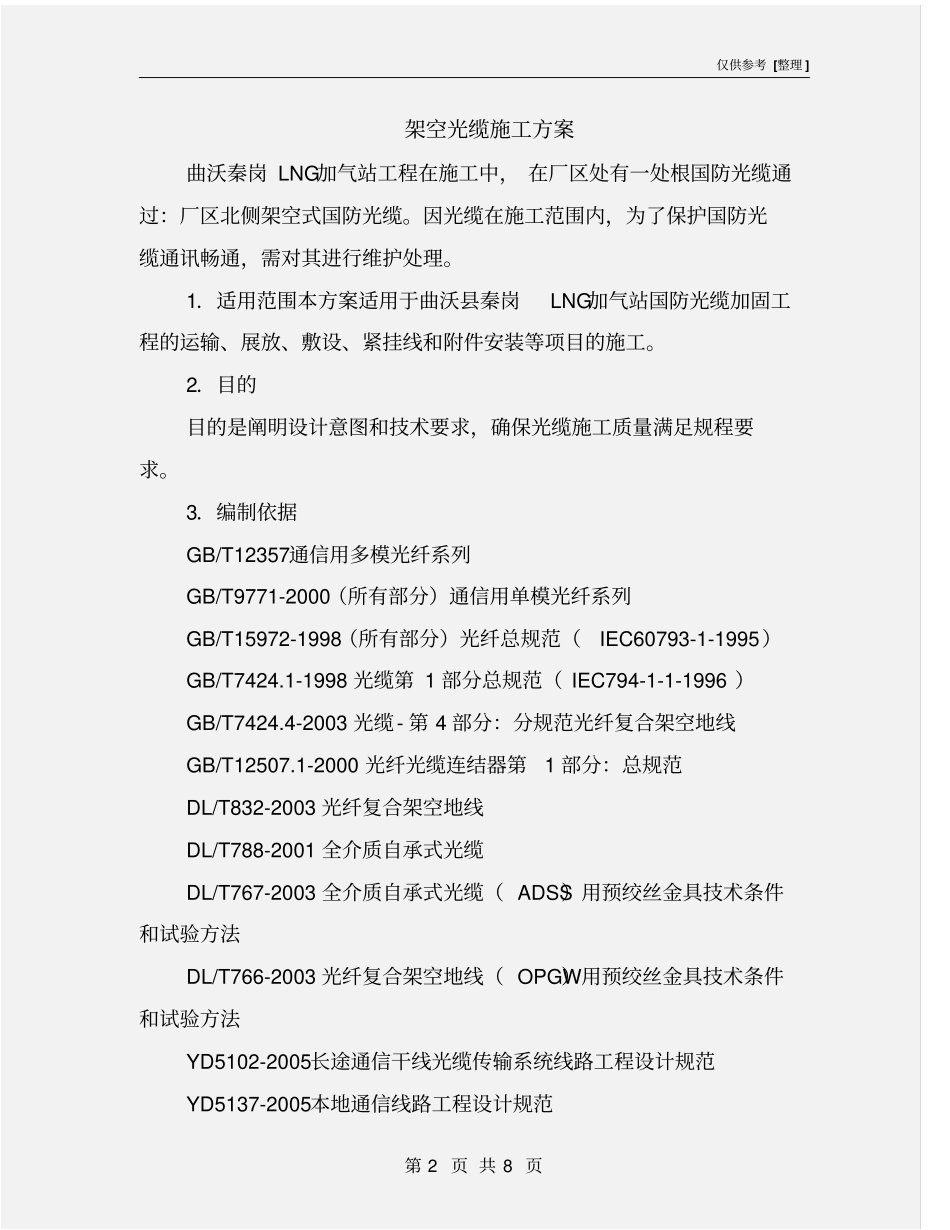

仅供参考 [整理 ] 第 1 页 共 8 页安全管理文书架空光缆施工方案日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 8 页架空光缆施工方案曲沃秦岗 LNG加气站工程在施工中， 在厂区处有一处根国防光缆通过：厂区北侧架空式国防光缆。因光缆在施工范围内，为了保护国防光缆通讯畅通，需对其进行维护处理。1．适用范围本方案适用于曲沃县秦岗LNG加气站国防光缆加固工程的运输、展放、敷设、紧挂线和附件安装等项目的施工。2．目的目的是阐明设计意图和技术要求，确保光缆施工质量满足规程要求。3．编制依据GB/T12357通信用多模光纤系列GB/T9771-2000（所有部分）通信用单模光纤系列GB/T15972-1998（所有部分）光纤总规范（IEC60793-1-1995）GB/T7424.1-1998 光缆第 1 部分总规范（ IEC794-1-1-1996 ）GB/T7424.4-2003 光缆- 第 4 部分：分规范光纤复合架空地线GB/T12507.1-2000 光纤光缆连结器第1 部分：总规范DL/T832-2003 光纤复合架空地线DL/T788-2001 全介质自承式光缆DL/T767-2003 全介质自承式光缆（ ADSS）用预绞丝金具技术条件和试验方法DL/T766-2003 光纤复合架空地线（ OPGW）用预绞丝金具技术条件和试验方法YD5102-2005长途通信干线光缆传输系统线路工程设计规范YD5137-2005本地通信线路工程设计规范仅供参考 [整理 ] 第 3 页 共 8 页YD5138-2005本地通信线路工程验收规范YD5148-2007架空光 ( 电) 缆通信杆路工程设计规范YD/T908-2000 光缆型号命名方法YDJ44-89电信网光纤数字传输系统工程施工及验收暂行技术规定JB/T8137-1999 电线电缆交货盘IEC60794-4-1-1999 光缆第 4-1 部分：用于高压架空电力线的光缆IEC60794－4:2003 光缆第 4 部分：分规范－沿电力线架设的光缆IEEEStd1138-1994 用于公用电力线路的光纤复合架空地线IEEE标准。4．工程概况本工程由承建。线路全长月115 米。施工地点位于曲沃县秦岗LNG加气站区内。施工计划工期为2016 年 9 月 6 日-2016 年 11 月 20 日。5．设计说明5.1. 用新放 2 盘光缆，原光缆废掉。并在原位置做加高处理。5.2. 施工完成后埋设明显的标识。6．施工方法及步骤6.1. 施工方法线路至停电后，在1#杆开断光缆将 1#杆西侧光缆与原光缆溶接；在 2#开断光缆，并将 2#杆东与原光缆熔接。熔接完成后保护好光缆。本方法共需要两次熔接，虽然施工比较麻烦，但相对于其他施工方案，安全性较高，并...
