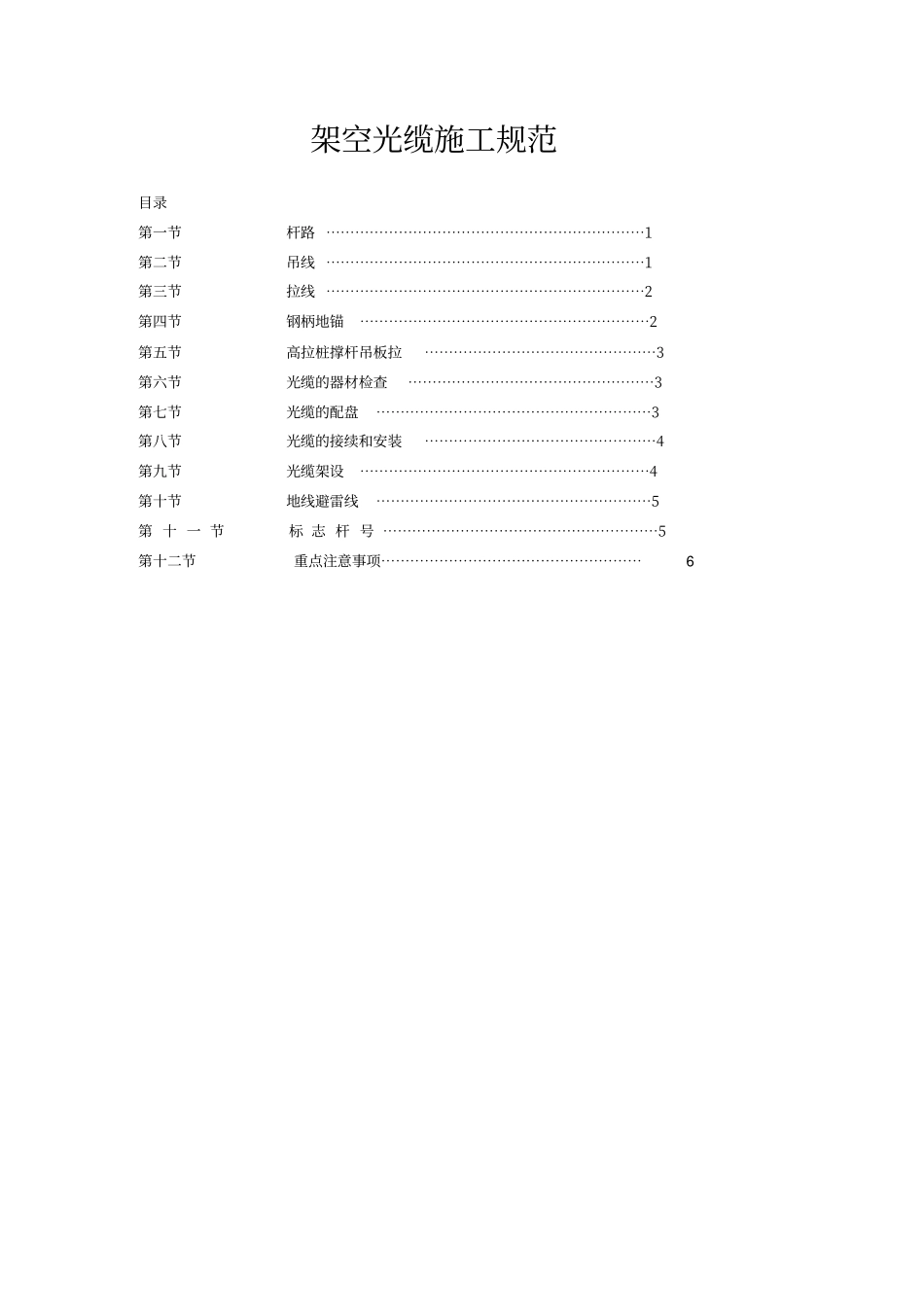

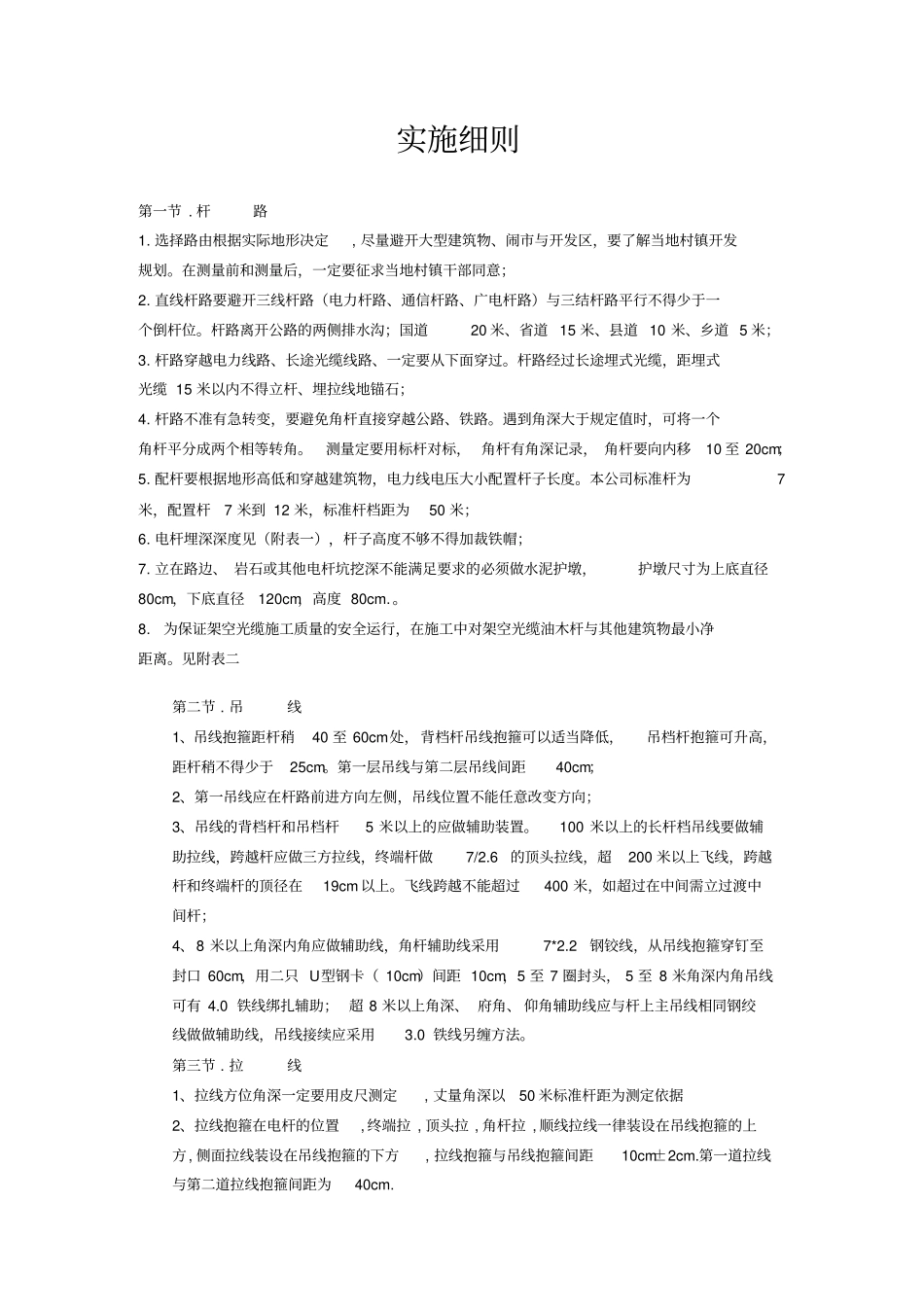

架空光缆施工规范目录第一节杆路 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第二节吊线 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第三节拉线 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第四节钢柄地锚⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第五节高拉桩撑杆吊板拉⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第六节光缆的器材检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第七节光缆的配盘⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第八节光缆的接续和安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第九节光缆架设⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第十节地线避雷线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第 十 一 节标 志 杆 号 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第十二节重点注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 实施细则第一节 . 杆路1. 选择路由根据实际地形决定, 尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。在测量前和测量后，一定要征求当地村镇干部同意；2. 直线杆路要避开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一个倒杆位。杆路离开公路的两侧排水沟；国道20 米、省道 15 米、县道 10 米、乡道 5 米；3. 杆路穿越电力线路、长途光缆线路、一定要从下面穿过。杆路经过长途埋式光缆，距埋式光缆 15 米以内不得立杆、埋拉线地锚石；4. 杆路不准有急转变，要避免角杆直接穿越公路、铁路。遇到角深大于规定值时，可将一个角杆平分成两个相等转角。测量定要用标杆对标， 角杆有角深记录， 角杆要向内移10 至 20cm；5. 配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。本公司标准杆为7米，配置杆7 米到 12 米，标准杆档距为50 米；6. 电杆埋深深度见（附表一），杆子高度不够不得加裁铁帽；7. 立在路边、 岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度 80cm.。8.为保证架空光缆施工质量的安全运行，在施工中对架空光缆油木杆与其他建筑物最小净距离。见附表二第二节 . 吊线1、吊线抱箍距杆稍40 至 60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25cm。第一层吊线与第二层吊线间距40cm；2、第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3、吊线的背档杆和吊档杆5 米以上的应做辅助装置。100 米以上的长杆档吊线要...
