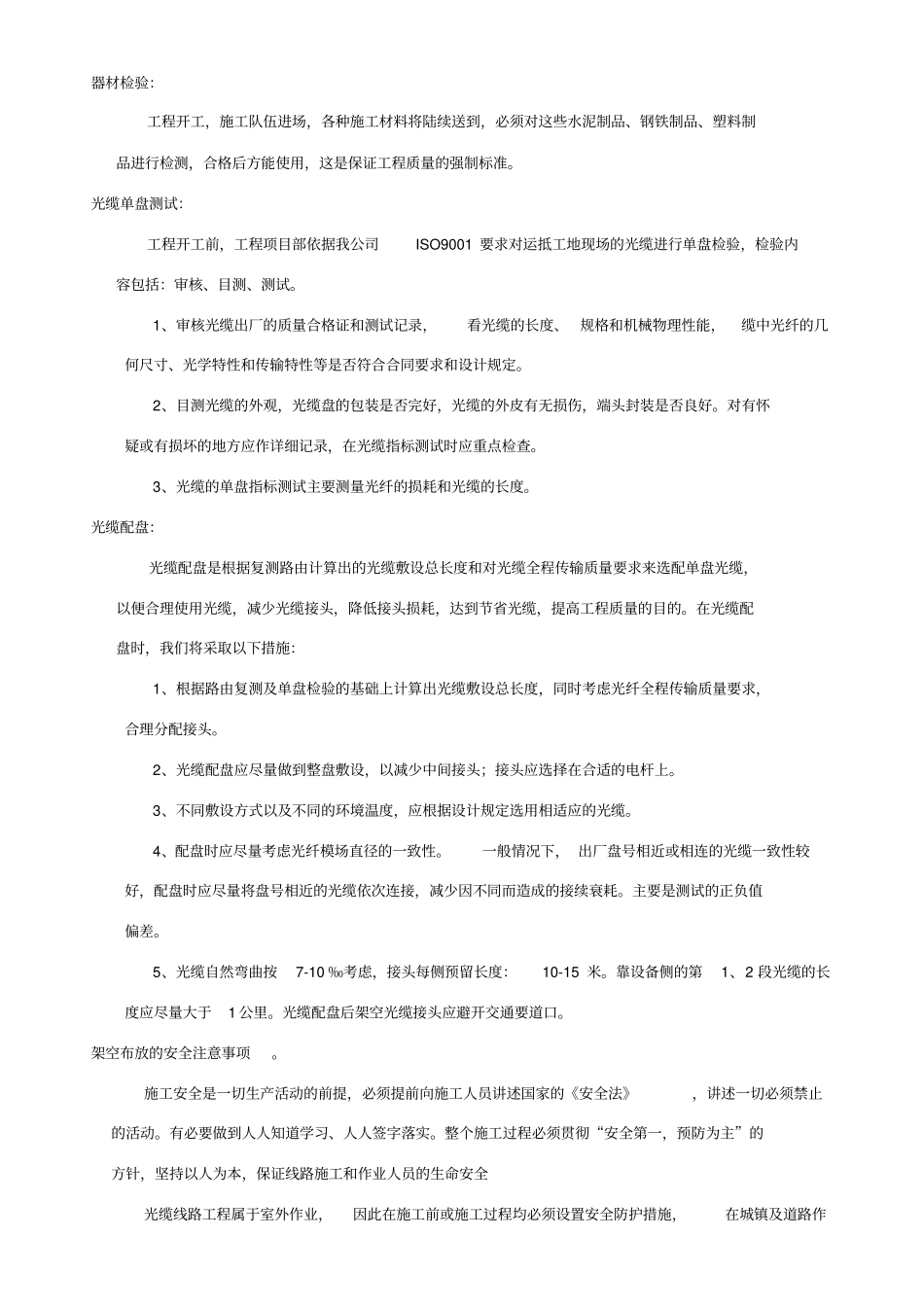

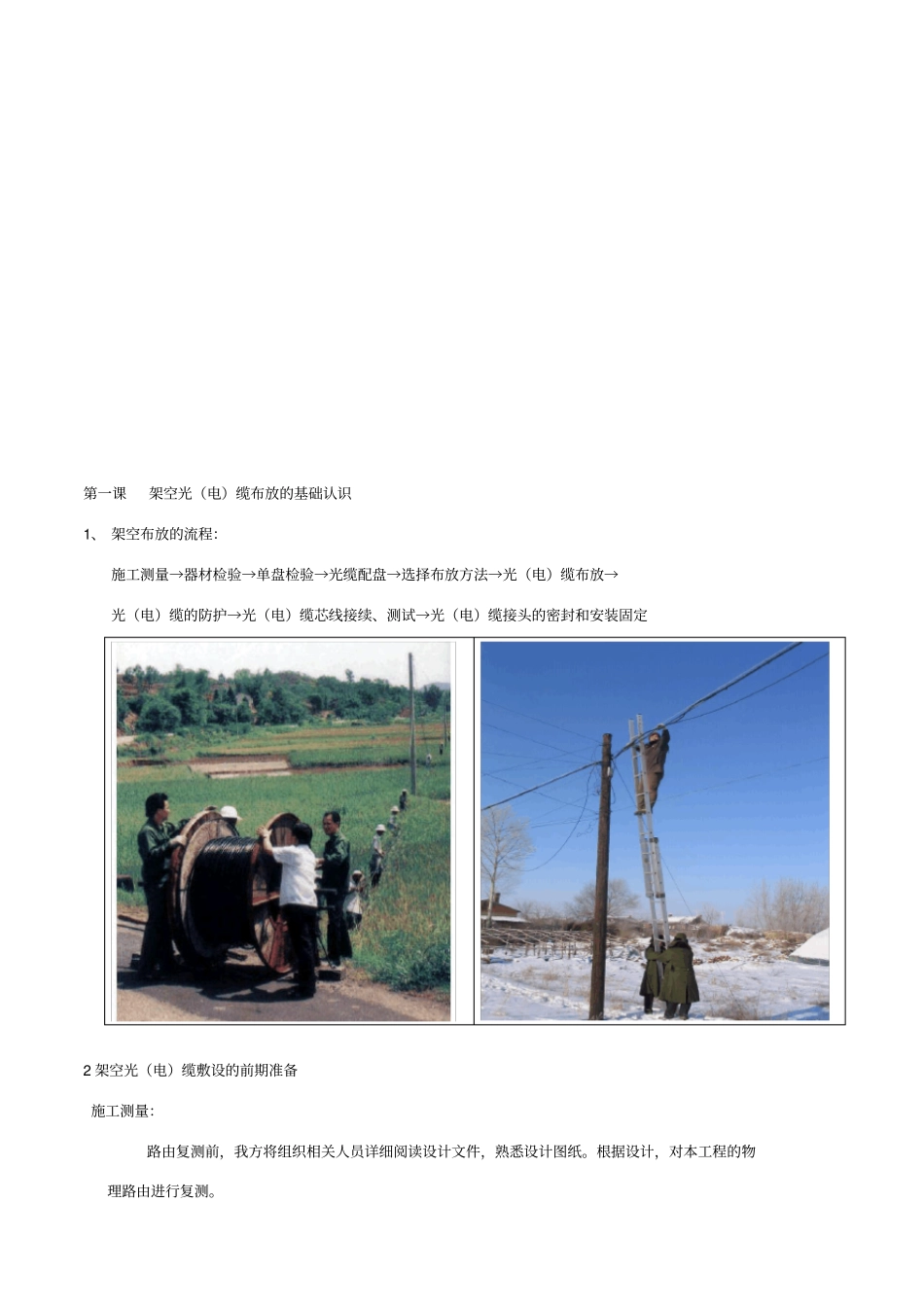

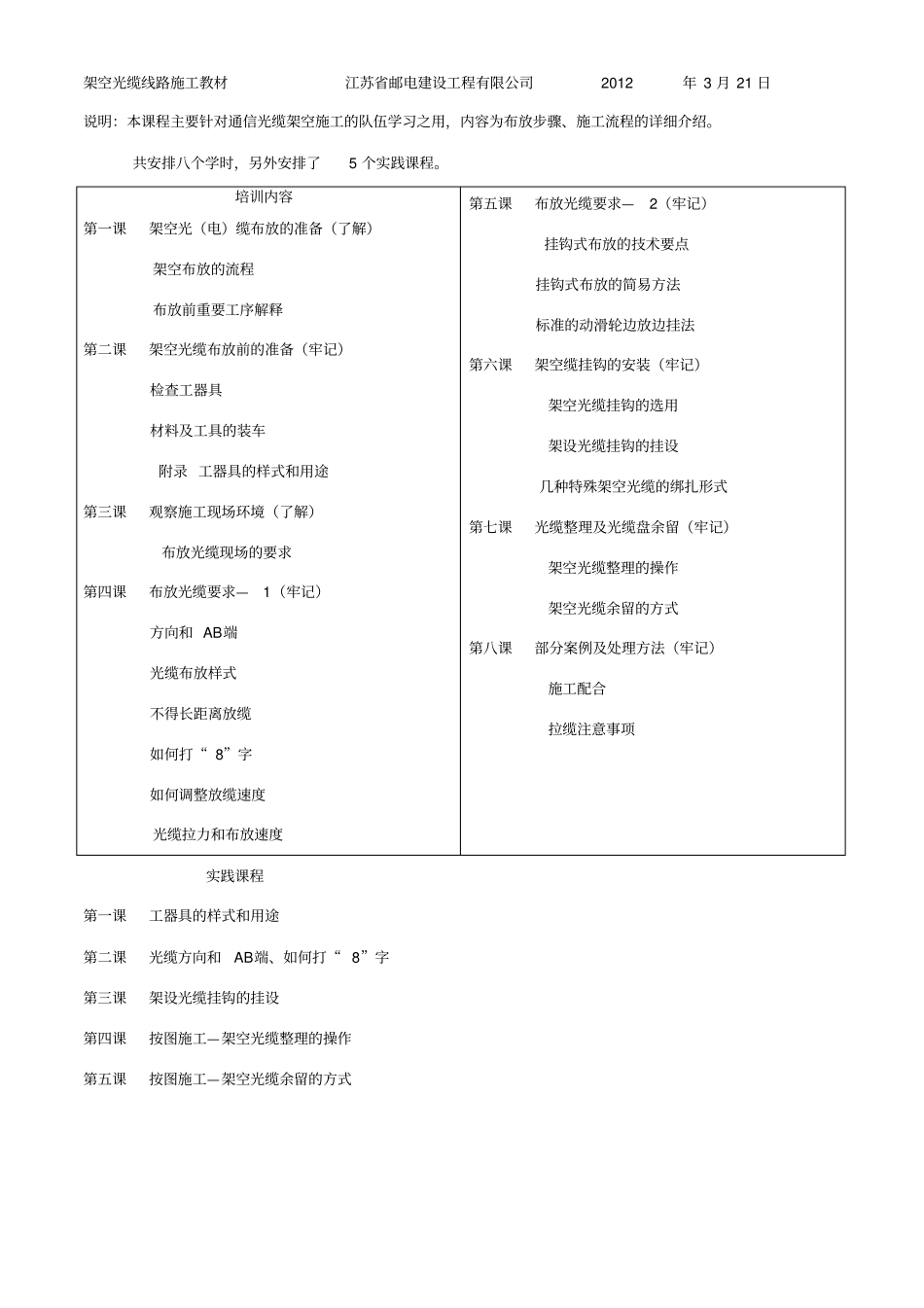

架空光缆线路施工教材江苏省邮电建设工程有限公司 2012年 3 月 21 日说明：本课程主要针对通信光缆架空施工的队伍学习之用，内容为布放步骤、施工流程的详细介绍。共安排八个学时，另外安排了5 个实践课程。培训内容第一课架空光（电）缆布放的准备（了解）架空布放的流程布放前重要工序解释第二课架空光缆布放前的准备（牢记）检查工器具材料及工具的装车附录 工器具的样式和用途第三课观察施工现场环境（了解）布放光缆现场的要求第四课布放光缆要求—1（牢记）方向和 AB端光缆布放样式不得长距离放缆如何打“ 8”字如何调整放缆速度光缆拉力和布放速度第五课布放光缆要求—2（牢记）挂钩式布放的技术要点挂钩式布放的简易方法标准的动滑轮边放边挂法第六课架空缆挂钩的安装（牢记）架空光缆挂钩的选用架设光缆挂钩的挂设几种特殊架空光缆的绑扎形式第七课光缆整理及光缆盘余留（牢记）架空光缆整理的操作架空光缆余留的方式第八课部分案例及处理方法（牢记）施工配合拉缆注意事项实践课程第一课工器具的样式和用途第二课光缆方向和AB端、如何打“ 8”字第三课架设光缆挂钩的挂设第四课按图施工—架空光缆整理的操作第五课按图施工—架空光缆余留的方式第一课架空光（电）缆布放的基础认识1、 架空布放的流程：施工测量→器材检验→单盘检验→光缆配盘→选择布放方法→光（电）缆布放→光（电）缆的防护→光（电）缆芯线接续、测试→光（电）缆接头的密封和安装固定2 架空光（电）缆敷设的前期准备施工测量：路由复测前，我方将组织相关人员详细阅读设计文件，熟悉设计图纸。根据设计，对本工程的物理路由进行复测。器材检验：工程开工，施工队伍进场，各种施工材料将陆续送到，必须对这些水泥制品、钢铁制品、塑料制品进行检测，合格后方能使用，这是保证工程质量的强制标准。光缆单盘测试：工程开工前，工程项目部依据我公司ISO9001 要求对运抵工地现场的光缆进行单盘检验，检验内容包括：审核、目测、测试。1、审核光缆出厂的质量合格证和测试记录，看光缆的长度、 规格和机械物理性能，缆中光纤的几何尺寸、光学特性和传输特性等是否符合合同要求和设计规定。2、目测光缆的外观，光缆盘的包装是否完好，光缆的外皮有无损伤，端头封装是否良好。对有怀疑或有损坏的地方应作详细记录，在光缆指标测试时应重点检查。3、光缆的单盘指标测试主要测量光纤的损耗和光缆的长度。光缆配盘：光缆配盘是根据复测路由计算出的光缆敷设总长...
