架空电力线路导线弧垂观测记录表VIP专享VIP免费

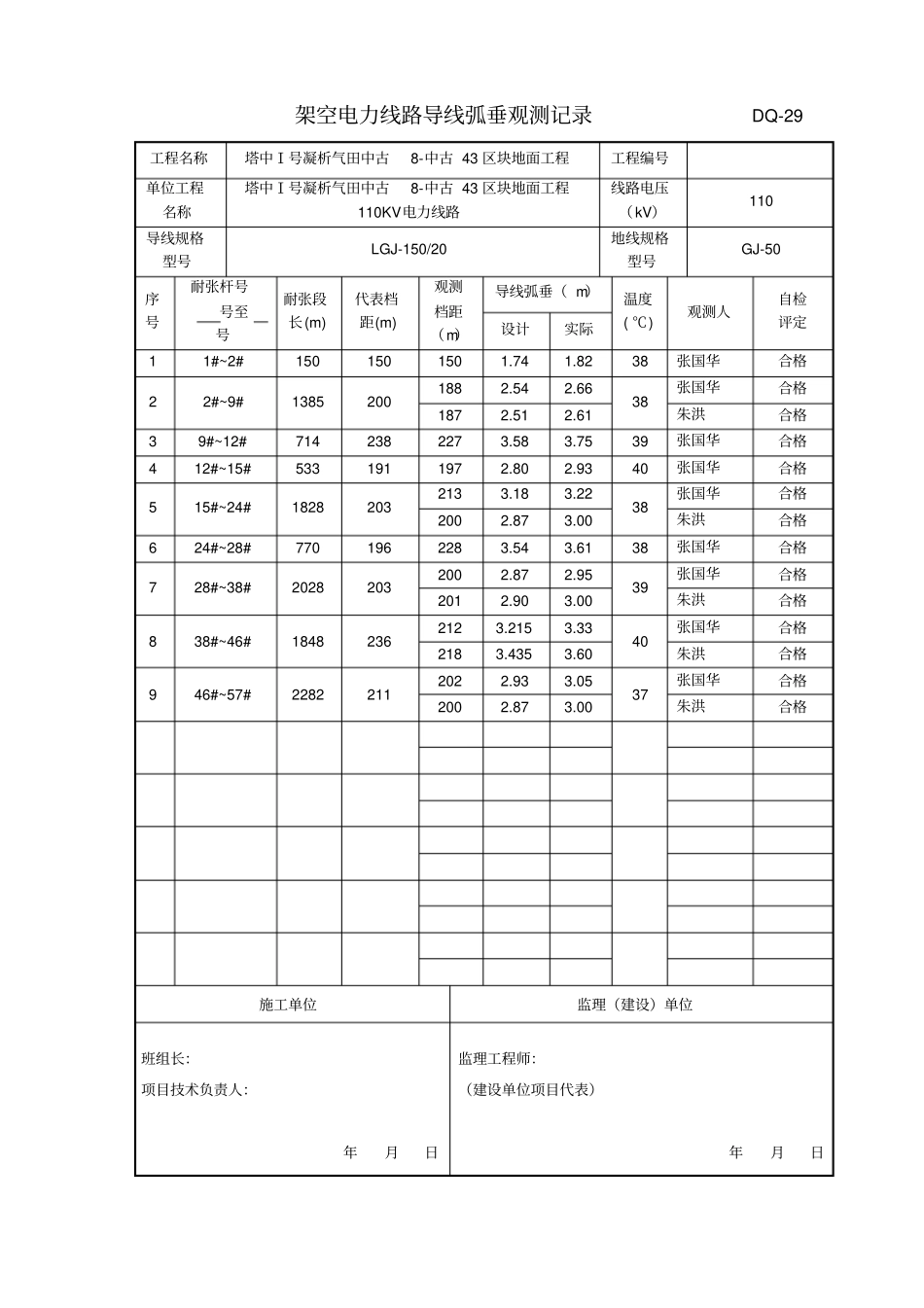

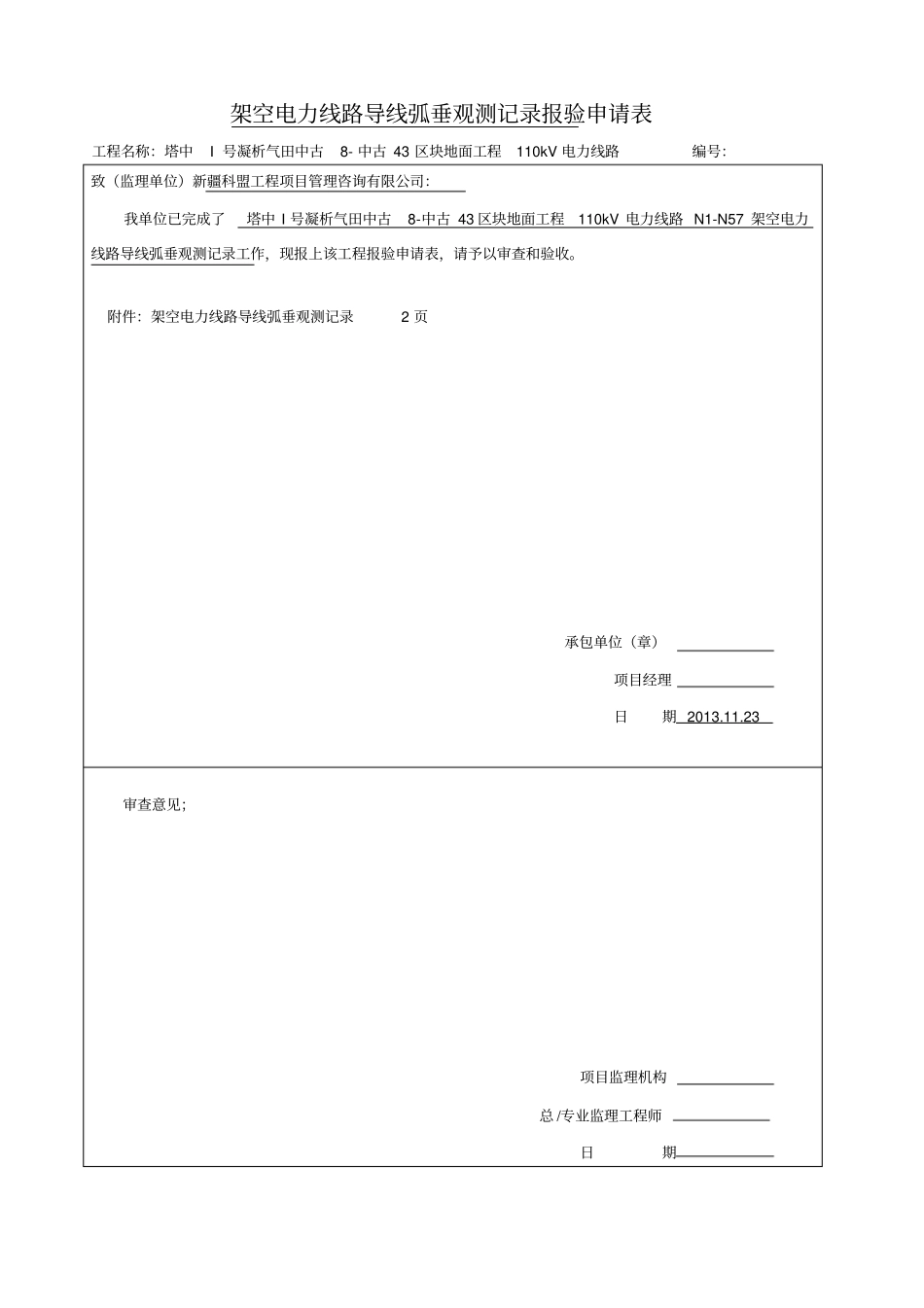

架空电力线路导线弧垂观测记录报验申请表工程名称：塔中I 号凝析气田中古8- 中古 43 区块地面工程110kV 电力线路编号：致（监理单位）新疆科盟工程项目管理咨询有限公司：我单位已完成了塔中 I 号凝析气田中古8-中古 43 区块地面工程110kV 电力线路 N1-N57 架空电力线路导线弧垂观测记录工作，现报上该工程报验申请表，请予以审查和验收。附件：架空电力线路导线弧垂观测记录2 页承包单位（章）项目经理日期 2013.11.23 审查意见；项目监理机构总 /专业监理工程师日期架空电力线路导线弧垂观测记录报验申请表工程名称：塔中I 号凝析气田中古8- 中古 43 区块地面工程110kV 电力线路编号：致（监理单位）新疆科盟工程项目管理咨询有限公司：我单位已完成了塔中 I 号凝析气田中古8-中古 43 区块地面工程110kV 电力线路 N57-N103 架空电力线路导线弧垂观测记录工作，现报上该工程报验申请表，请予以审查和验收。附件：架空电力线路导线弧垂观测记录2 页承包单位（章）项目经理日期 2013.11.23 审查意见；项目监理机构总/专业监理工程师日期架空电力线路导线弧垂观测记录DQ-29工程名称塔中Ⅰ号凝析气田中古8-中古 43 区块地面工程工程编号单位工程名称塔中Ⅰ号凝析气田中古8-中古 43 区块地面工程110KV电力线路线路电压（kV）110 导线规格型号LGJ-150/20 地线规格型号GJ-50 序号耐张杆号号至号耐张段长(m) 代表档距(m) 观测档距（m）导线弧垂（ m）温度( ℃) 观测人自检评定设计实际1 1#~2# 150 150 150 1.74 1.82 38 张国华合格2 2#~9# 1385 200 188 2.54 2.66 38 张国华合格187 2.51 2.61 朱洪合格3 9#~12# 714 238 227 3.58 3.75 39 张国华合格4 12#~15# 533 191 197 2.80 2.93 40 张国华合格5 15#~24# 1828 203 213 3.18 3.22 38 张国华合格200 2.87 3.00 朱洪合格6 24#~28# 770 196 228 3.54 3.61 38 张国华合格7 28#~38# 2028 203 200 2.87 2.95 39 张国华合格201 2.90 3.00 朱洪合格8 38#~46# 1848 236 212 3.215 3.33 40 张国华合格218 3.435 3.60 朱洪合格9 46#~57# 2282 211 202 2.93 3.05 37 张国华合格200 2.87 3.00 朱洪合格施工单位监理（建设）单位班组长：项目技术负责人：年月日监理工程师：（建设单位项目代表）年月日架空电力线路导线弧垂观测记录DQ-29工程名称塔中Ⅰ号凝析气田中古8-中古 43...
