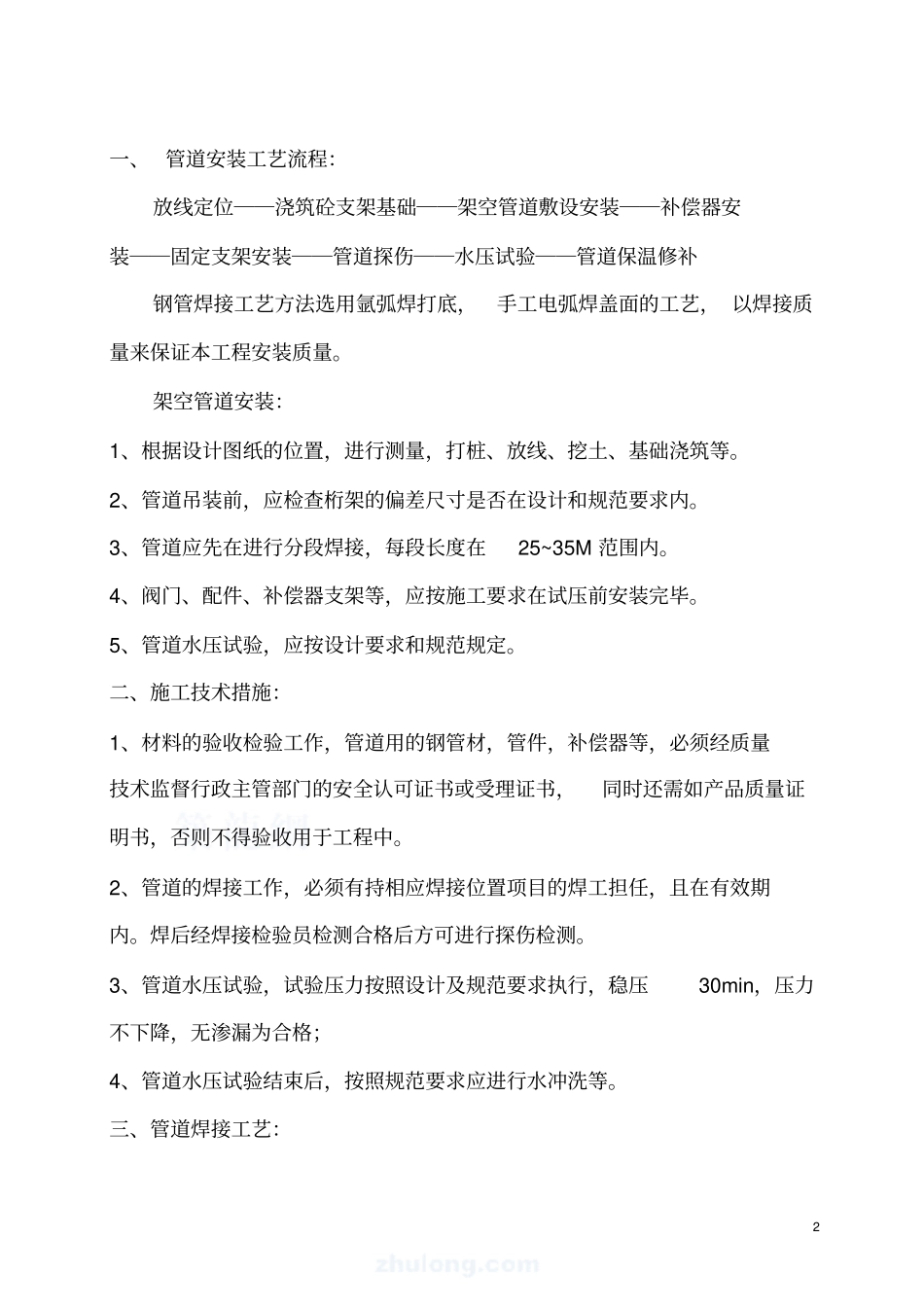

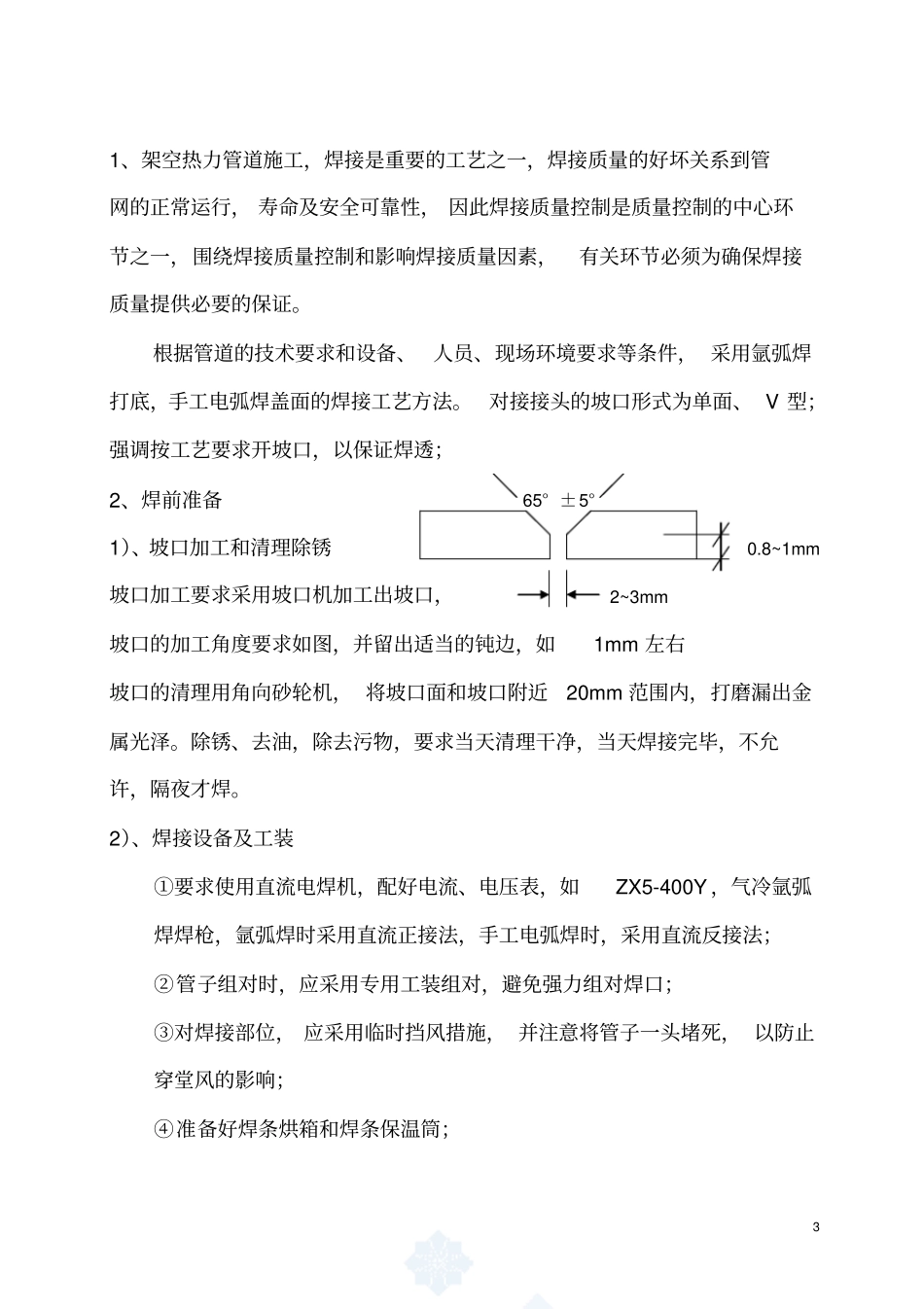

架空管道安装施工方案重庆长江环保建设有限公司2012 年 7 月 13 日2 一、 管道安装工艺流程：放线定位――浇筑砼支架基础――架空管道敷设安装――补偿器安装――固定支架安装――管道探伤――水压试验――管道保温修补钢管焊接工艺方法选用氩弧焊打底，手工电弧焊盖面的工艺， 以焊接质量来保证本工程安装质量。架空管道安装：1、根据设计图纸的位置，进行测量，打桩、放线、挖土、基础浇筑等。2、管道吊装前，应检查桁架的偏差尺寸是否在设计和规范要求内。3、管道应先在进行分段焊接，每段长度在25~35M 范围内。4、阀门、配件、补偿器支架等，应按施工要求在试压前安装完毕。5、管道水压试验，应按设计要求和规范规定。二、施工技术措施：1、材料的验收检验工作，管道用的钢管材，管件，补偿器等，必须经质量技术监督行政主管部门的安全认可证书或受理证书，同时还需如产品质量证明书，否则不得验收用于工程中。2、管道的焊接工作，必须有持相应焊接位置项目的焊工担任，且在有效期内。焊后经焊接检验员检测合格后方可进行探伤检测。3、管道水压试验，试验压力按照设计及规范要求执行，稳压30min，压力不下降，无渗漏为合格；4、管道水压试验结束后，按照规范要求应进行水冲洗等。三、管道焊接工艺：3 1、架空热力管道施工，焊接是重要的工艺之一，焊接质量的好坏关系到管网的正常运行， 寿命及安全可靠性， 因此焊接质量控制是质量控制的中心环节之一，围绕焊接质量控制和影响焊接质量因素，有关环节必须为确保焊接质量提供必要的保证。根据管道的技术要求和设备、人员、现场环境要求等条件， 采用氩弧焊打底，手工电弧焊盖面的焊接工艺方法。对接接头的坡口形式为单面、 V 型；强调按工艺要求开坡口，以保证焊透；2、焊前准备65° ±5°1）、坡口加工和清理除锈0.8~1mm坡口加工要求采用坡口机加工出坡口，2~3mm坡口的加工角度要求如图，并留出适当的钝边，如1mm 左右坡口的清理用角向砂轮机， 将坡口面和坡口附近20mm 范围内，打磨漏出金属光泽。除锈、去油，除去污物，要求当天清理干净，当天焊接完毕，不允许，隔夜才焊。2）、焊接设备及工装①要求使用直流电焊机，配好电流、电压表，如ZX5-400Y ，气冷氩弧焊焊枪，氩弧焊时采用直流正接法，手工电弧焊时，采用直流反接法；②管子组对时，应采用专用工装组对，避免强力组对焊口；③对焊接部位， 应采用临时挡风措施， 并注意将管子一头堵死， 以防止穿堂风的影响；...
