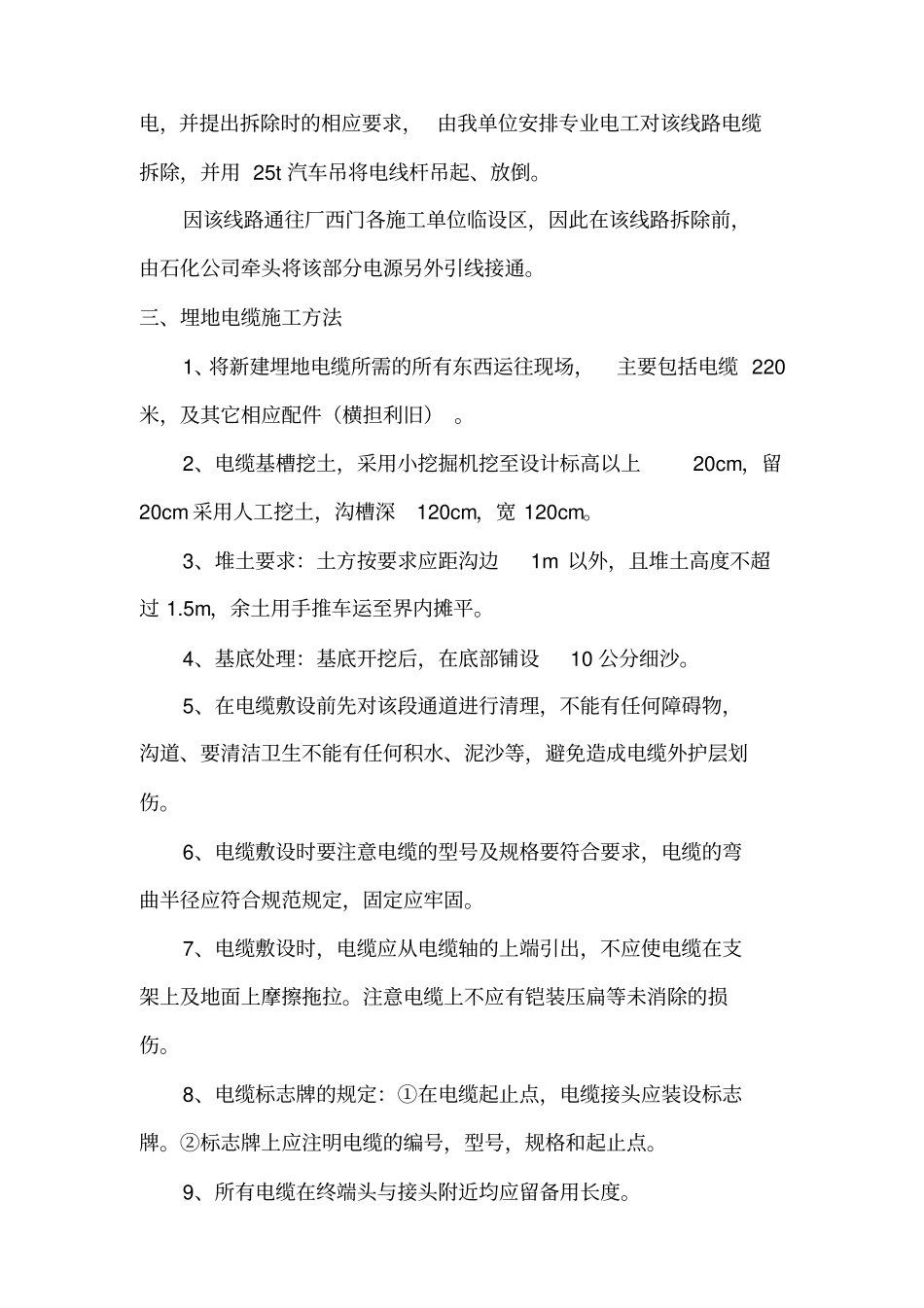

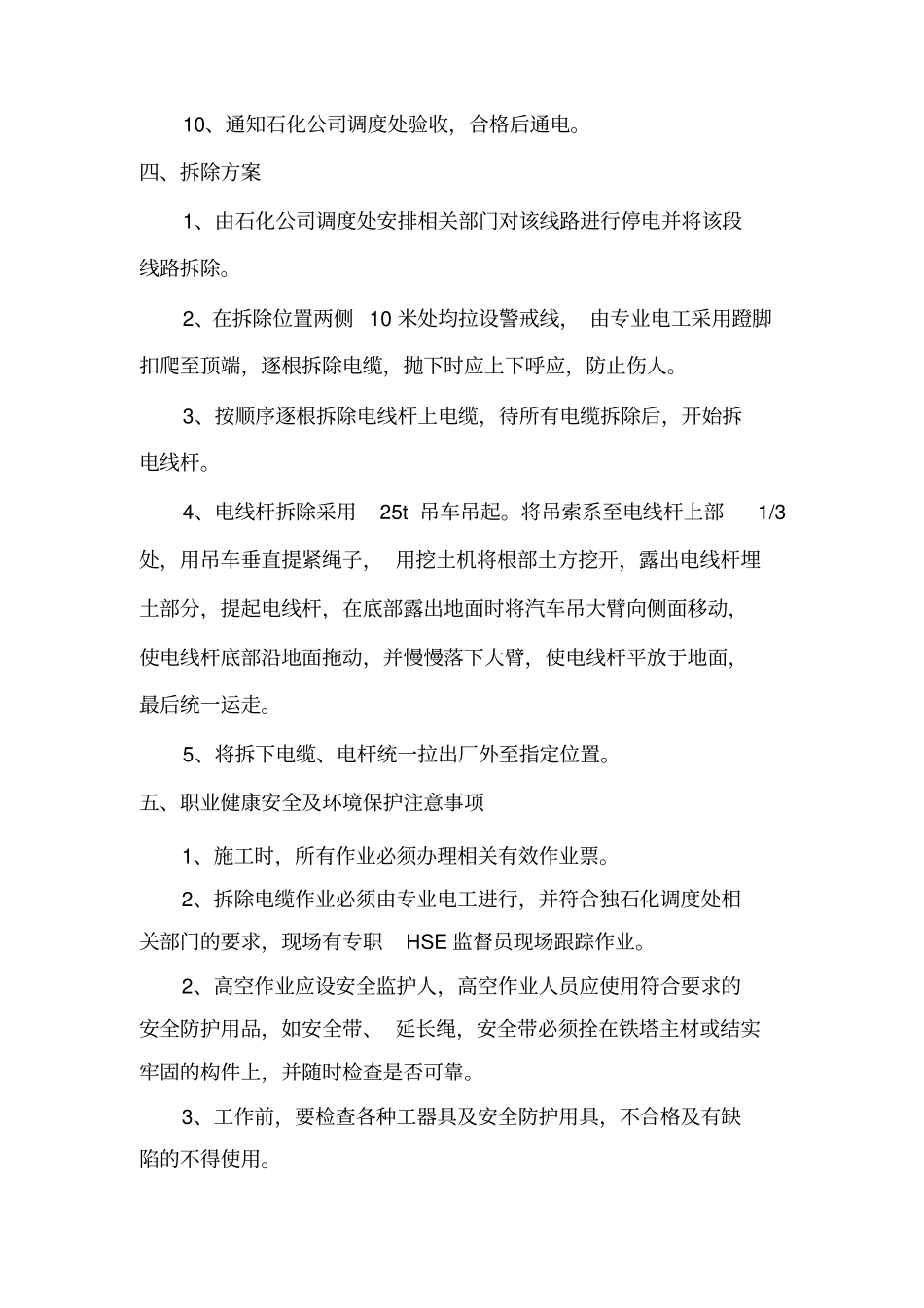

炼油新区化验楼安全隐患整改项目架空线路拆除及恢复施工方案一、工程概况1、独山子炼油新区化验楼安全隐患整改项目，根据石化公司要求在 2013 年 8 月 30 日满足中交条件，工期非常紧迫。2、本工程中心化验室主体与炼油总降变电所向西引出的架空电缆线路距离过近，经业主要求，需移除中心化验室南侧2 根电线杆（高12 米的混凝土电线杆）及A-D 电线杆之间的架空电缆（ 6KV）线路，其中电缆长约 150 米（3 根电缆），电线杆 2 根（B、C 详见附图）及一根长约 70 米埋地电缆。3、在原架空线路及埋地电缆拆除前，先将电线杆A 及 E 之间的埋地电缆敷设完成（采用新电缆，长约220 米），做庄头（电缆终端热缩连接），位置详见附图。4、电线杆 D 有两根电缆，一根到电线杆E，另一根备用到炼油二期工程。 电线杆 D 到 E 电缆接到 D 至备用电缆庄头上， 闸刀不合，留备用。5、连接件增加悬瓶及单联碗头。6、原电线杆 C 埋地电缆拆除，改为从电线杆A 直接接出（电缆利旧）。7、拆除完电线杆 A 后，增加拉线一道，起固定作用；并且电线杆 A 做接地。二、总体思路由业主牵头， 与石化公司调度处协调， 安排相关部门对该线路停电，并提出拆除时的相应要求， 由我单位安排专业电工对该线路电缆拆除，并用 25t 汽车吊将电线杆吊起、放倒。因该线路通往厂西门各施工单位临设区，因此在该线路拆除前，由石化公司牵头将该部分电源另外引线接通。三、埋地电缆施工方法1、将新建埋地电缆所需的所有东西运往现场，主要包括电缆 220米，及其它相应配件（横担利旧） 。2、电缆基槽挖土，采用小挖掘机挖至设计标高以上20cm，留20cm 采用人工挖土，沟槽深120cm，宽 120cm。3、堆土要求：土方按要求应距沟边1m 以外，且堆土高度不超过 1.5m，余土用手推车运至界内摊平。4、基底处理：基底开挖后，在底部铺设10 公分细沙。5、在电缆敷设前先对该段通道进行清理，不能有任何障碍物，沟道、要清洁卫生不能有任何积水、泥沙等，避免造成电缆外护层划伤。6、电缆敷设时要注意电缆的型号及规格要符合要求，电缆的弯曲半径应符合规范规定，固定应牢固。7、电缆敷设时，电缆应从电缆轴的上端引出，不应使电缆在支架上及地面上摩擦拖拉。注意电缆上不应有铠装压扁等未消除的损伤。8、电缆标志牌的规定：①在电缆起止点，电缆接头应装设标志牌。②标志牌上应注明电缆的编号，型号，规格和起止点。9、所有电缆在终端头与接头附近均应...
