架空线路架设基本知识VIP免费

架空线路架设基本知识_第1页
1/7
架空线路架设基本知识_第2页
2/7
架空线路架设基本知识_第3页
3/7

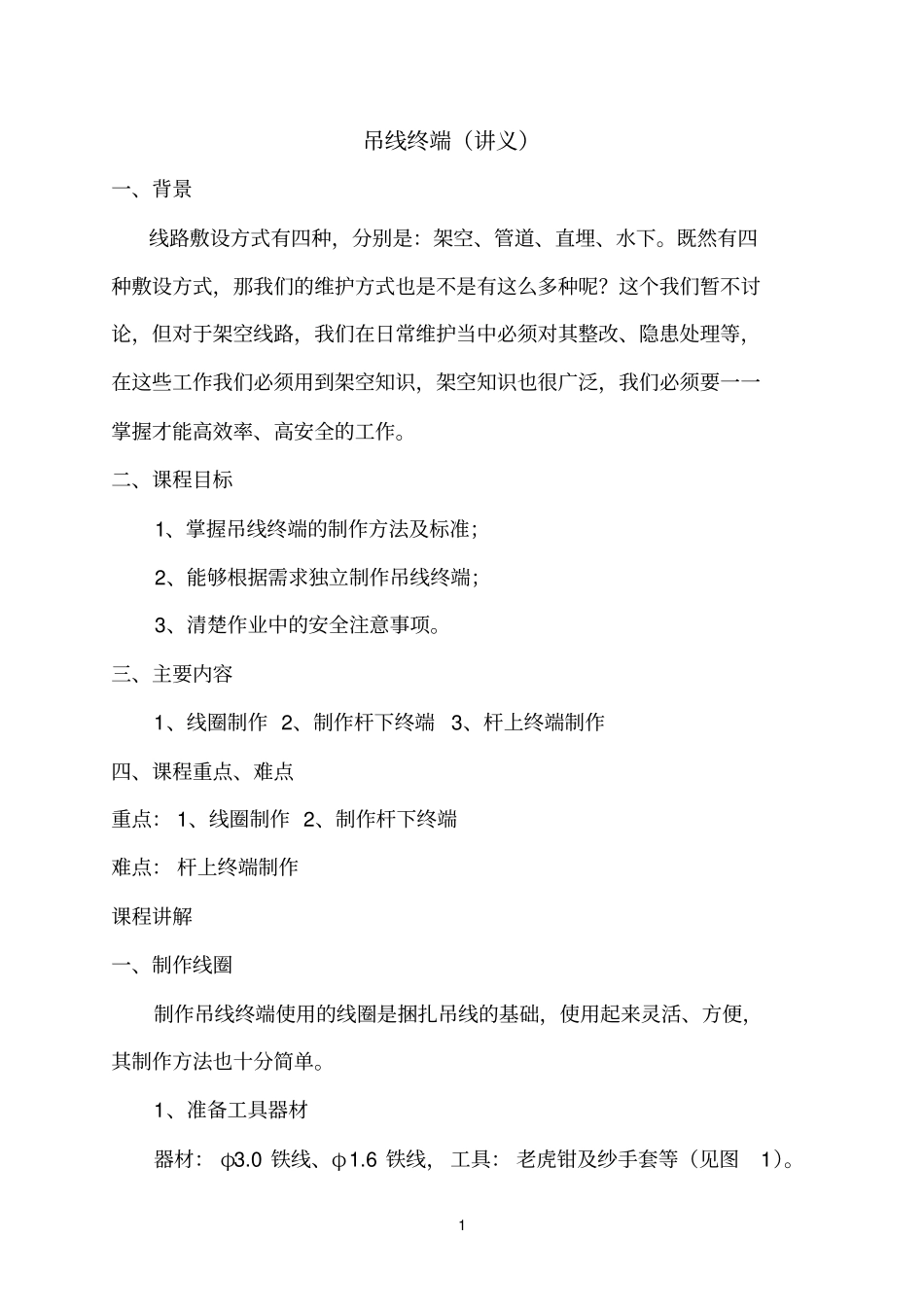

1 吊线终端(讲义)一、背景线路敷设方式有四种,分别是:架空、管道、直埋、水下。既然有四种敷设方式,那我们的维护方式也是不是有这么多种呢?这个我们暂不讨论,但对于架空线路,我们在日常维护当中必须对其整改、隐患处理等,在这些工作我们必须用到架空知识,架空知识也很广泛,我们必须要一一掌握才能高效率、高安全的工作。二、课程目标1、掌握吊线终端的制作方法及标准;2、能够根据需求独立制作吊线终端;3、清楚作业中的安全注意事项。三、主要内容1、线圈制作 2、制作杆下终端3、杆上终端制作四、课程重点、难点重点: 1、线圈制作 2、制作杆下终端难点: 杆上终端制作课程讲解一、制作线圈制作吊线终端使用的线圈是捆扎吊线的基础,使用起来灵活、方便,其制作方法也十分简单。1、准备工具器材器材: φ3.0 铁线、φ1.6 铁线, 工具: 老虎钳及纱手套等(见图1)。2 2、推线圈(1)、左手握住铁线一端,以铁线原有的弧形为基础进行推圈(如图2)。注意:通常线圈直径为8cm — 12cm。(2)、按顺时针方向旋转,右手配合左手推或压,先推出线圈的第一圈(如图 3),并用老虎钳把铁线的始端调整成与线圈同圆的弧形(如图 4、图 5)。注意: 第一圈是基础,要求要圆,而且要平,以防止推出的圈形大小不一。(3)、以第一圈为基础,按铁线原弧形旋转推圈(如图6),把铁线旋转成φ8cm —φ12cm 的同心圆(如图 7)。注意: 推圈的半径、圈数、余线留长,取决于绑扎的长度。一般情况下:φ10cm 线圈;余线长约 15cm,φ15cm 线圈;余线长约20cm,25 cm 线圈,余线长约30cm 。3、制作线圈弯钩(1)、将推好的线圈余线捋直(如图 8),用老虎钳向内侧弯折成90度角(如图 9)。注意: 弯折处与线圈间预留不能太长,约5cm 即可。(2)、根据钢绞线直径粗 /细弯成合适的钩。用老虎钳夹住直角处(如图10),然后向外侧按顺时针方向用力 (如图 11),弯至刚好包住钳头即可 (如图 12)。注意: 弯钩的大小要根据钢绞线的粗细进行适当调整,以刚好扣住钢绞线为准。4、推线圈的注意事项(1)、推圈用的铁扎线应选用镀锌铁线;(2)、推圈前要计算好推圈的大小及余线长度;(3)、推圈不能破坏铁线的物理性能,只是改变铁线的弧形大小。3 二、杆下吊线终端制作1、准备工具器材器材: 钢绞线、φ 3.0 铁线/φ1.6 铁线、扎线、衬环, 工具: 老虎钳、梅花板手、活动板手、合适电杆一档等(见图1)。2、缠扎铁...
