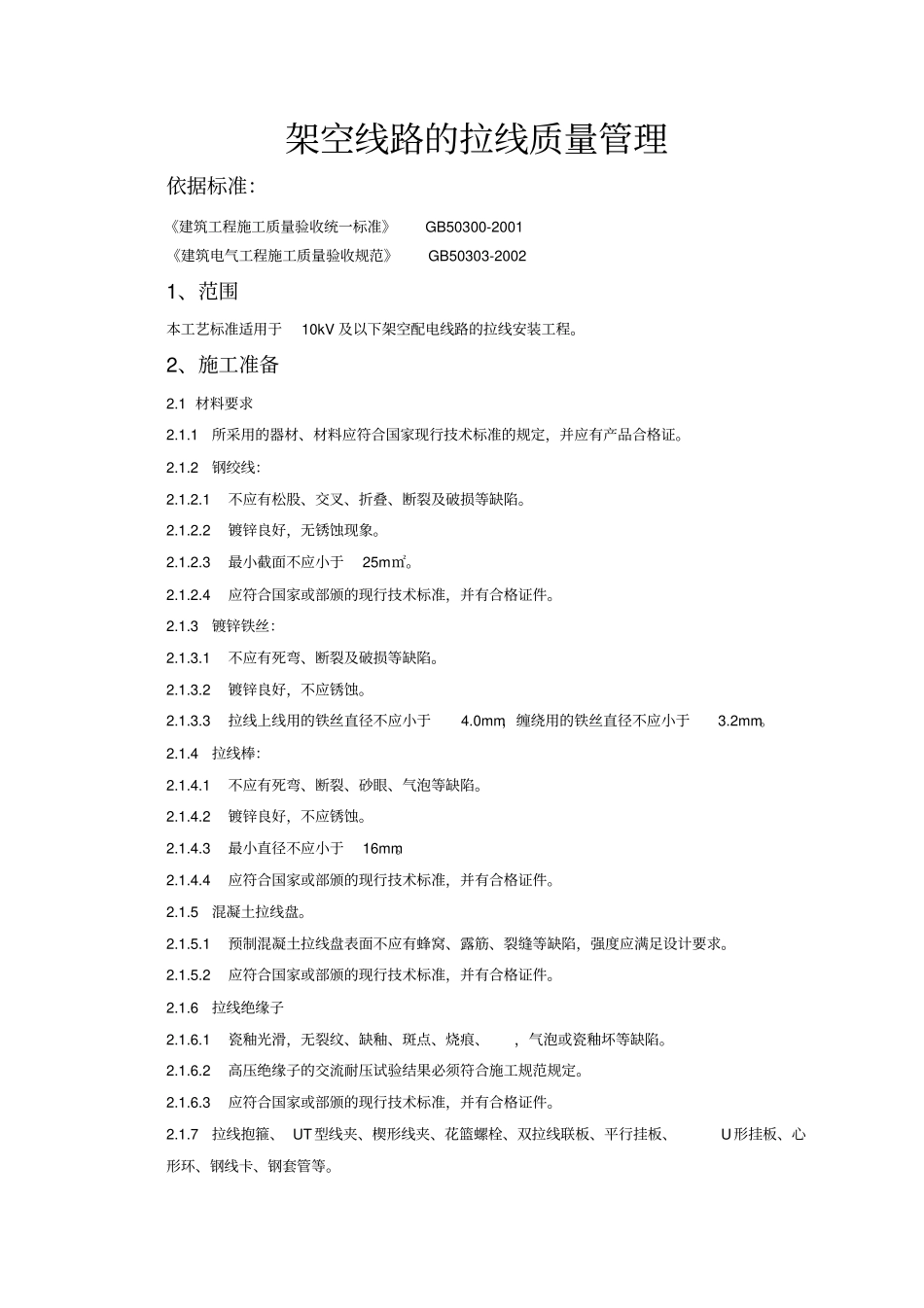

架空线路的拉线质量管理依据标准:《建筑工程施工质量验收统一标准》GB50300-2001 《建筑电气工程施工质量验收规范》GB50303-2002 1、范围本工艺标准适用于10kV 及以下架空配电线路的拉线安装工程。2、施工准备2.1 材料要求2.1.1所采用的器材、材料应符合国家现行技术标准的规定,并应有产品合格证。2.1.2钢绞线:2.1.2.1不应有松股、交叉、折叠、断裂及破损等缺陷。2.1.2.2镀锌良好,无锈蚀现象。2.1.2.3最小截面不应小于25m㎡。2.1.2.4应符合国家或部颁的现行技术标准,并有合格证件。2.1.3镀锌铁丝:2.1.3.1不应有死弯、断裂及破损等缺陷。2.1.3.2镀锌良好,不应锈蚀。2.1.3.3拉线上线用的铁丝直径不应小于4.0mm,缠绕用的铁丝直径不应小于3.2mm。2.1.4拉线棒:2.1.4.1不应有死弯、断裂、砂眼、气泡等缺陷。2.1.4.2镀锌良好,不应锈蚀。2.1.4.3最小直径不应小于16mm。2.1.4.4应符合国家或部颁的现行技术标准,并有合格证件。2.1.5混凝土拉线盘。2.1.5.1预制混凝土拉线盘表面不应有蜂窝、露筋、裂缝等缺陷,强度应满足设计要求。2.1.5.2应符合国家或部颁的现行技术标准,并有合格证件。2.1.6拉线绝缘子2.1.6.1瓷釉光滑,无裂纹、缺釉、斑点、烧痕、,气泡或瓷釉坏等缺陷。2.1.6.2高压绝缘子的交流耐压试验结果必须符合施工规范规定。2.1.6.3应符合国家或部颁的现行技术标准,并有合格证件。2.1.7拉线抱箍、 UT型线夹、楔形线夹、花篮螺栓、双拉线联板、平行挂板、U形挂板、心形环、钢线卡、钢套管等。2.1.7.1表面应光洁、无裂纹、毛刺、飞边、砂浆眼、气泡等缺陷。2.1.7.2应热镀锌,且镀锌良好,无镀锌层剥落锈蚀现象。2.1.8螺栓:2.1.8.1螺栓表面不应有裂纹、砂眼、锌层剥落及锈蚀等现象。2.1.8.2螺杆与螺母的配合应良好。加大尺寸的内螺纹与有镀层的外螺纹配合,其公差应符合现行国家标准《普通螺纹直径1~300mm公差》的粗牙三级标准。2.1.8.3螺栓宜有防松装置,防松装置弹力应适宜,厚离应符合规定。2.1.9其它材料:竹套管、油漆、沥青油、玻璃丝布等。2.2 主要机具2.2.1铁铣、夯、紧线器、剪线钳。2.2.2倒链、活扳手、脚扣、安全带等。2.3 作业条件2.3.1各种材料备齐,电杆组立完毕。2.3.2高压绝缘子的交流耐压试验已完成,并符合施工规范规定。3、操作工艺3.1 工艺流程:拉线下料 → 拉线组合制作 → 拉线安装3.2 拉线下料:3.2.1根据规范和设计要求、拉线的组合方式确定拉线上、中、底把的长度及股数。每把铜丝合成的股数应不...
