架线三措作业指导书VIP免费

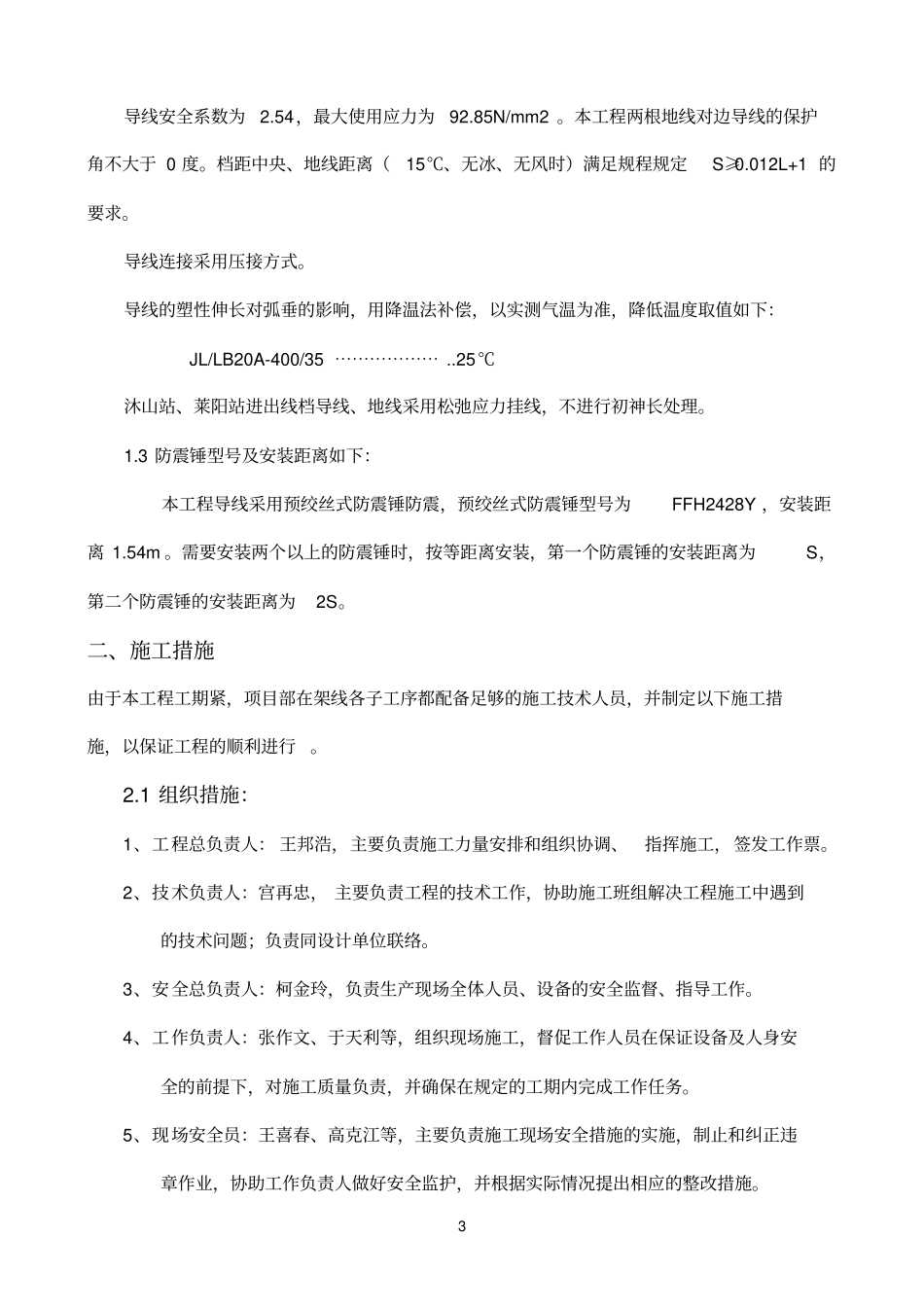

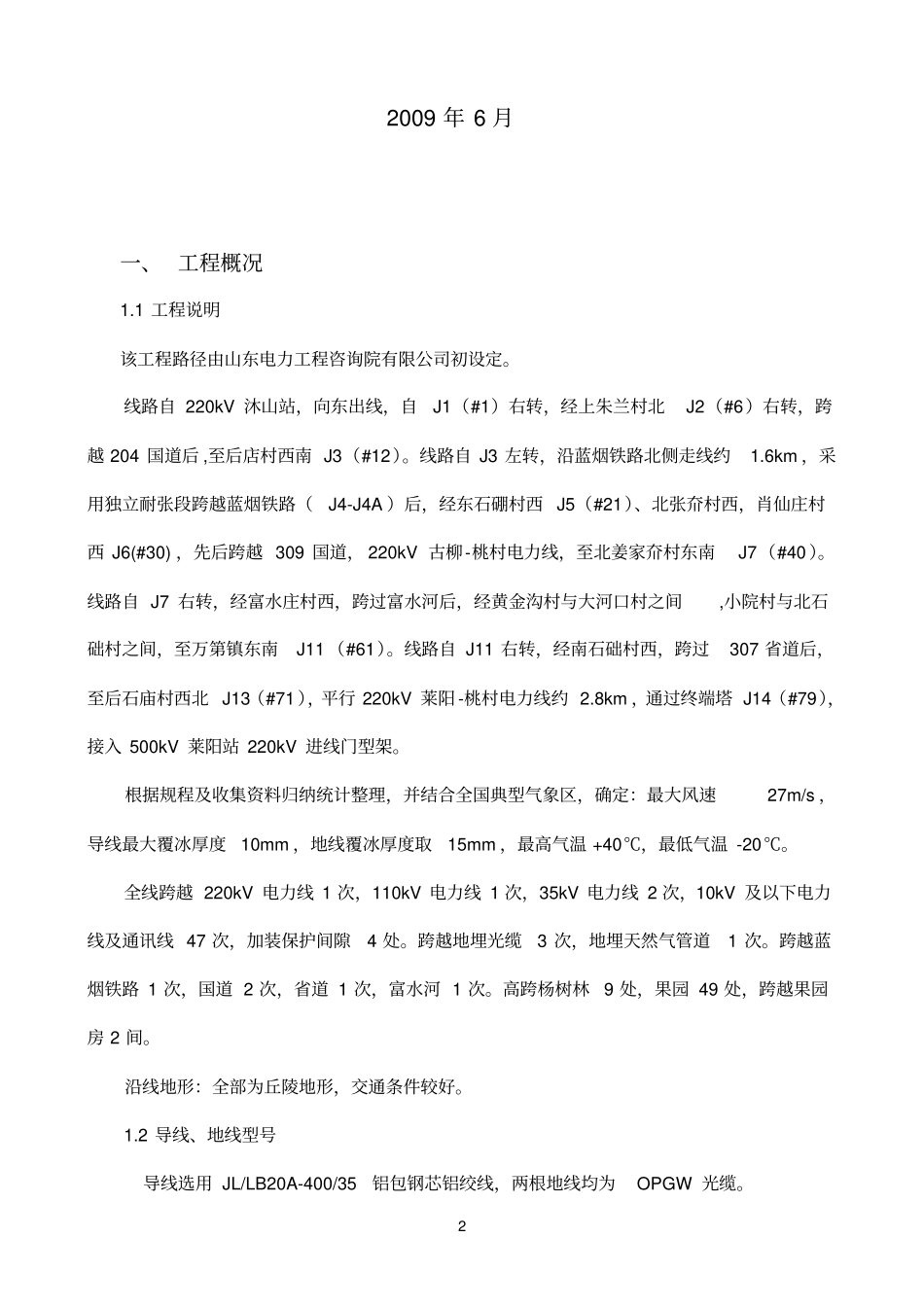

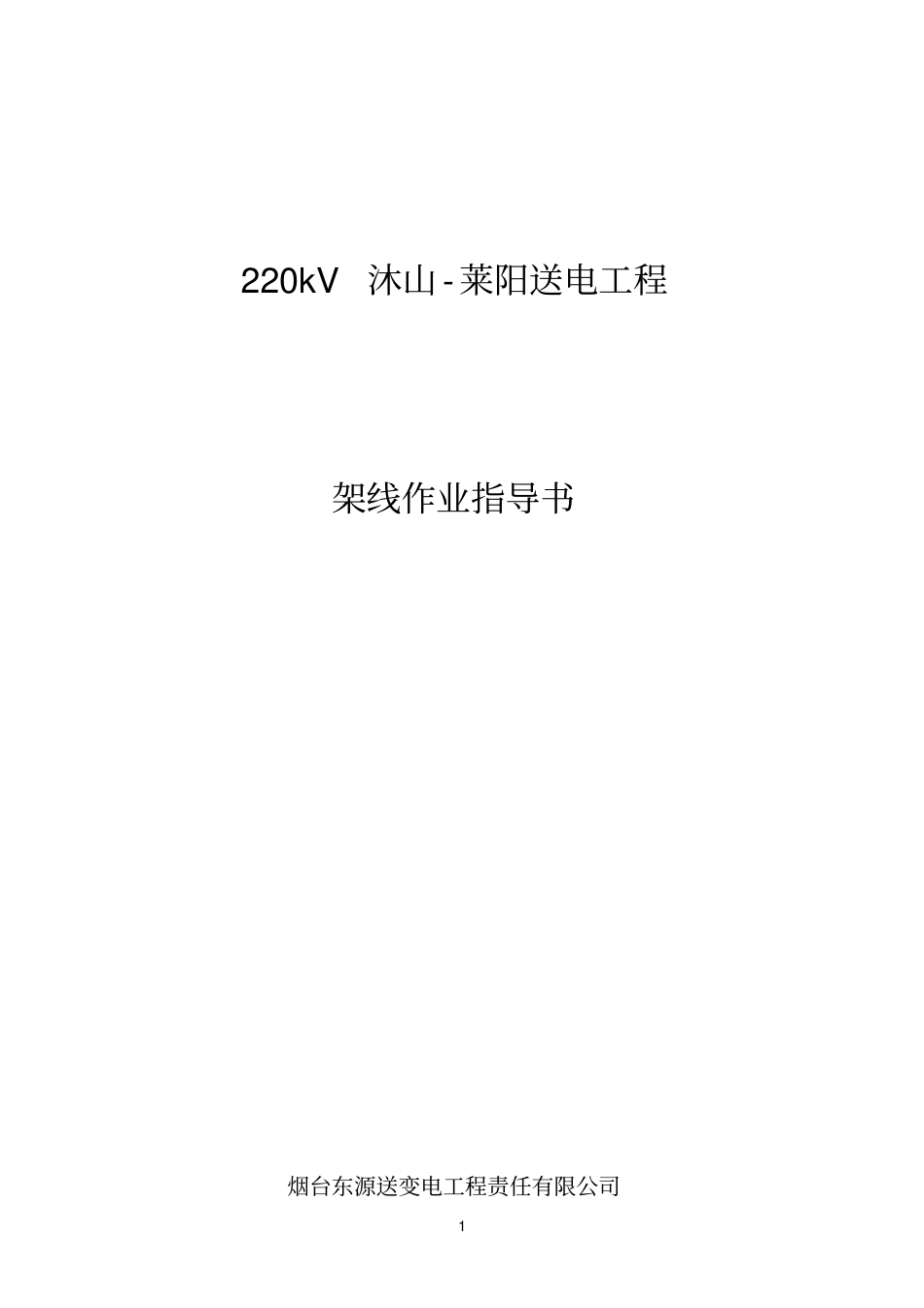

1 220kV沐山 -莱阳送电工程架线作业指导书烟台东源送变电工程责任有限公司2 2009 年 6 月一、 工程概况1.1 工程说明该工程路径由山东电力工程咨询院有限公司初设定。线路自 220kV 沐山站，向东出线，自J1（#1）右转，经上朱兰村北J2（#6）右转，跨越 204 国道后 ,至后店村西南 J3（#12）。线路自 J3 左转，沿蓝烟铁路北侧走线约1.6km ，采用独立耐张段跨越蓝烟铁路（J4-J4A ）后，经东石硼村西 J5（#21）、北张夼村西，肖仙庄村西 J6(#30) ，先后跨越 309 国道， 220kV 古柳-桃村电力线，至北姜家夼村东南J7（#40 ）。线路自 J7 右转，经富水庄村西，跨过富水河后，经黄金沟村与大河口村之间,小院村与北石础村之间，至万第镇东南J11 （#61）。线路自 J11 右转，经南石础村西，跨过307 省道后，至后石庙村西北 J13（#71 ），平行 220kV 莱阳 -桃村电力线约 2.8km ，通过终端塔 J14（#79），接入 500kV 莱阳站 220kV 进线门型架。根据规程及收集资料归纳统计整理，并结合全国典型气象区，确定：最大风速27m/s ，导线最大覆冰厚度10mm ，地线覆冰厚度取15mm ，最高气温 +40℃，最低气温 -20℃。全线跨越 220kV 电力线 1 次，110kV 电力线 1 次，35kV 电力线 2 次，10kV 及以下电力线及通讯线 47 次，加装保护间隙4 处。跨越地埋光缆3 次，地埋天然气管道1 次。跨越蓝烟铁路 1 次，国道 2 次，省道 1 次，富水河 1 次。高跨杨树林9 处，果园 49 处，跨越果园房 2 间。沿线地形：全部为丘陵地形，交通条件较好。1.2 导线、地线型号导线选用 JL/LB20A-400/35铝包钢芯铝绞线，两根地线均为OPGW 光缆。3 导线安全系数为2.54，最大使用应力为92.85N/mm2 。本工程两根地线对边导线的保护角不大于 0 度。档距中央、地线距离（15℃、无冰、无风时）满足规程规定S≥0.012L+1 的要求。导线连接采用压接方式。导线的塑性伸长对弧垂的影响，用降温法补偿，以实测气温为准，降低温度取值如下：JL/LB20A-400/35 ⋯⋯⋯⋯⋯⋯ ..25℃沐山站、莱阳站进出线档导线、地线采用松弛应力挂线，不进行初神长处理。1.3 防震锤型号及安装距离如下：本工程导线采用预绞丝式防震锤防震，预绞丝式防震锤型号为FFH2428Y ，安装距离 1.54m 。需要安装两个以上的防震锤时，按等距离安装，第一个防震锤的安装距离为S，第二个防震锤的安装距离为2S。二、施工措施由于本工程工期紧，项目部...
