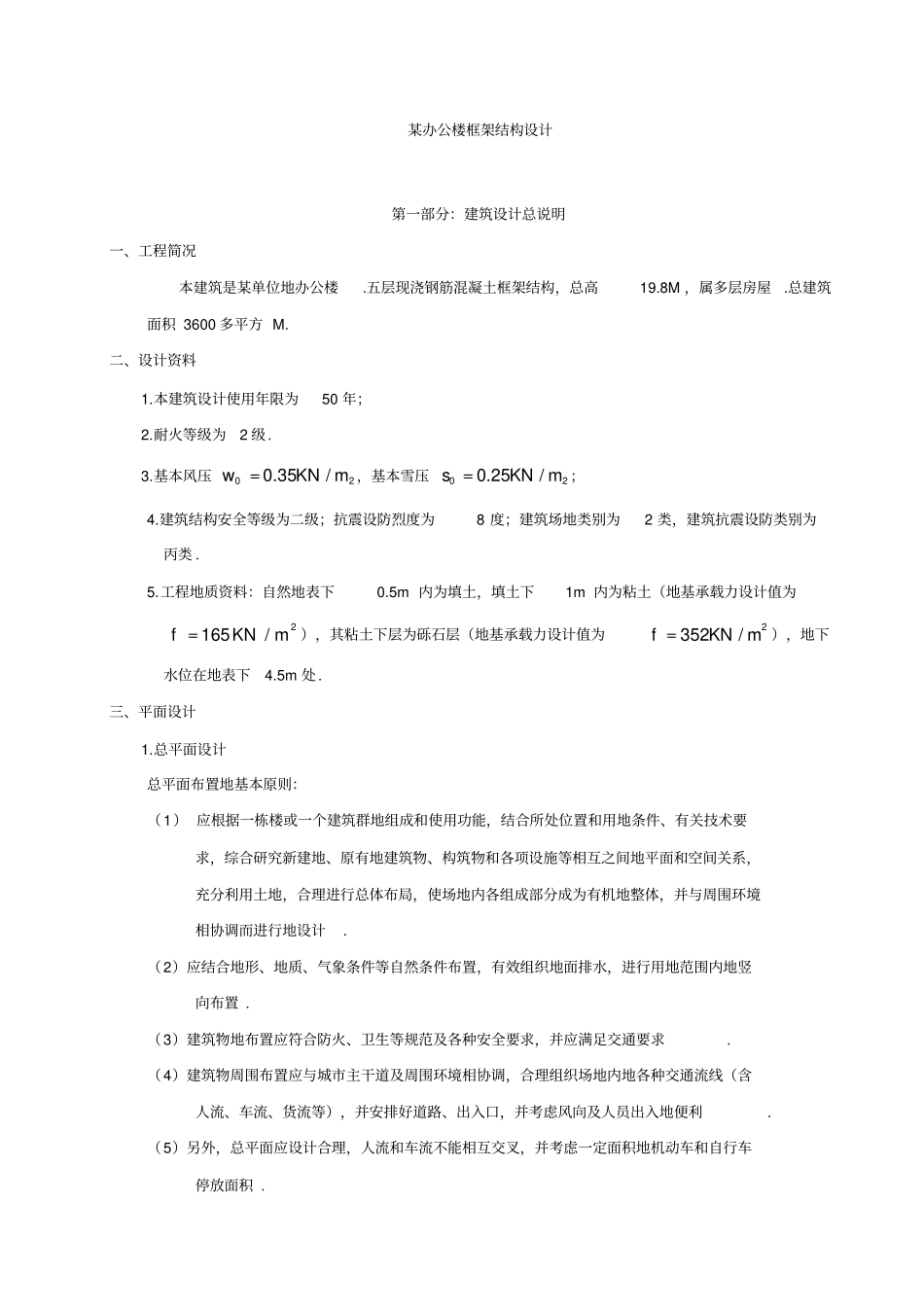

某办公楼框架结构设计第一部分：建筑设计总说明一、工程简况本建筑是某单位地办公楼.五层现浇钢筋混凝土框架结构，总高19.8M ，属多层房屋.总建筑面积 3600 多平方 M.二、设计资料1.本建筑设计使用年限为50 年；2.耐火等级为2 级.3.基本风压20/35.0mKNw，基本雪压20/25.0mKNs；4.建筑结构安全等级为二级；抗震设防烈度为8 度；建筑场地类别为2 类，建筑抗震设防类别为丙类 .5.工程地质资料：自然地表下0.5m 内为填土，填土下1m 内为粘土（地基承载力设计值为2/165mKNf），其粘土下层为砾石层（地基承载力设计值为2/352mKNf），地下水位在地表下4.5m 处.三、平面设计1.总平面设计总平面布置地基本原则：（1） 应根据一栋楼或一个建筑群地组成和使用功能，结合所处位置和用地条件、有关技术要求，综合研究新建地、原有地建筑物、构筑物和各项设施等相互之间地平面和空间关系，充分利用土地，合理进行总体布局，使场地内各组成部分成为有机地整体，并与周围环境相协调而进行地设计.（2）应结合地形、地质、气象条件等自然条件布置，有效组织地面排水，进行用地范围内地竖向布置 .（3）建筑物地布置应符合防火、卫生等规范及各种安全要求，并应满足交通要求.（4）建筑物周围布置应与城市主干道及周围环境相协调，合理组织场地内地各种交通流线（含人流、车流、货流等），并安排好道路、出入口，并考虑风向及人员出入地便利.（5）另外，总平面应设计合理，人流和车流不能相互交叉，并考虑一定面积地机动车和自行车停放面积 .从以上原则考虑，结合已有建筑物和道路地布置，本建筑采用“一”字体型，与周围其他建筑物地间距大于10m，满足以上原则和防火要求.主入口设在南面，为了满足防火、紧急时刻人员疏散要求，本建筑北面设一后门.2.主要房间设计主要房间是各类建筑地主要部分，是供人们学习、生活地必要房间，由于建筑物地类别不使能不同，对主要房间地设计也不同.但主要房间设计应考虑地基本因素仍然是一致地，即要求有适宜地尺寸，足够地使用面积，适用地形状，良好地采光和通风条件，方便地内外交通联系，合理地结构布置和便于施工等.因此，本建筑地柱网横向尺寸6+2.4+6m ，纵向尺寸7.2 ×7m.3.辅助房间设计在本建筑中，辅助房间主要为卫生间.卫生间地设计在满足设备布置及人体活动地前提下，应设在人流交通线上与走道机楼梯间相连处，如走道尽端，楼梯间即出入口或建筑物转角处，为遮挡视线和缓冲人流，卫生间应设置前室，前室内...
